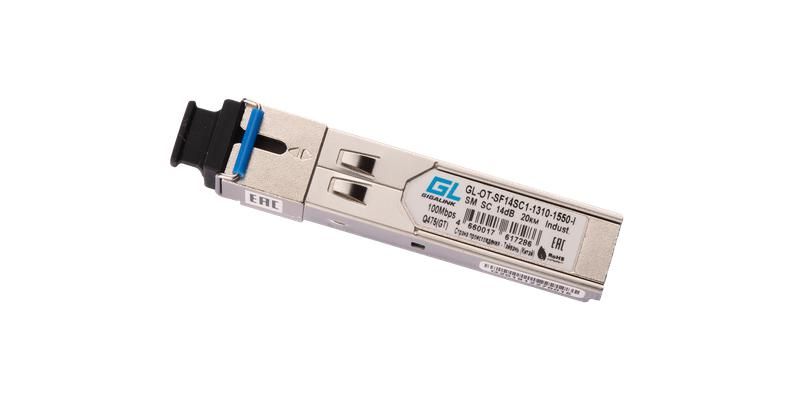

Модуль промышленный SFP WDM 100/155Мбит/с одно волокно SM SC Tx:1310/Rx:1550нм 14дБ до 20км -40град.C NIKOMAX GL-OT-SF14SC1-1310-1550-I GIGALINK

Модуль промышленный SFP WDM 100/155 Мбит/с одно волокно SM SC Tx:1310/Rx:1550 нм 14 дБ до 20 км -40 град.C - компактный оптический трансивер бренда NIKOMAX (артикул gl-ot-sf14sc1-1310-1550-i) для передачи данных по одномодовому волокну на расстояние до 20 км без усиления сигнала. Подходит для промышленных сетей с жесткими условиями эксплуатации.

Назначение и область применения

Этот модуль предназначен для создания одноволоконных оптических каналов связи между сетевыми устройствами - коммутаторами, маршрутизаторами и роутерами. Он использует технологию WDM (Wavelength Division Multiplexing): передача данных происходит на длине волны 1310 нм, а приём - на 1550 нм. Это позволяет передавать и принимать сигналы через одно волокно, экономя ресурсы волоконно-оптической линии.

Подходит для сетей Fast Ethernet и STM-1. Применяется в промышленной автоматизации: на заводах, в системах управления транспортом, на объектах энергетики, где требуется надёжная связь на больших расстояниях без повторителей.

Технические характеристики

• Форм-фактор: SFP (Small Form-factor Pluggable)
• Тип волокна: одномодовое (SM)
• Интерфейс: SC (стандартный оптический разъём)
• Передача (Tx): 1310 нм
• Приём (Rx): 1550 нм
• Скорость передачи: до 155 Мбит/с (совместима с 100 Мбит/с)
• Диапазон дальности: до 20 км
• Уровень выходной мощности: 14 дБм
• Рабочая температура: от -40 C до +85 C
• Мониторинг: DDM (Digital Diagnostic Monitoring) - контроль температуры, оптической мощности и тока лазера в реальном времени
• Корпус: металлический, для защиты от ЭМИ и механических повреждений
• Поддержка горячей замены: да

Совместимость и монтаж

Модуль совместим с любым оборудованием, поддерживающим стандарт SFP и требующим одноволоконную передачу. Убедитесь, что порт вашего коммутатора или маршрутизатора поддерживает SFP-модули с WDM-технологией. Для установки просто вставьте модуль в слот SFP до щелчка - он фиксируется механически. Разъём SC требует аккуратного подключения: плотно закручивайте колпачок, избегайте перекосов. После подключения проверьте наличие светового индикатора на модуле - он указывает на активацию канала.

Не забудьте использовать качественные одномодовые волокна с типичным диаметром ядра 9/125 мкм. Неправильно подобранное волокно снижает дальность и стабильность связи.

Безопасность и стандарты

Модуль соответствует требованиям промышленной электроники по устойчивости к широкому диапазону температур. Отсутствие сертификатов ATEX или IECEx делает его непригодным для взрывоопасных зон. Герметичный металлический корпус защищает от пыли, влаги и электромагнитных помех, но не является IP-защитой. Не подвергайте устройство длительному контакту с водой или химически агрессивными средами.

Преимущества

• Экономия волокон: один кабель вместо двух благодаря WDM-технологии
• Высокая надёжность в экстремальных условиях: рабочая температура от -40 C
• DDM-мониторинг позволяет диагностировать проблемы до отказа
• Горячая замена - минимизирует простои при обслуживании
• Металлический корпус продлевает срок службы и снижает влияние помех

Ограничения применения

• Не работает с многомодовым волокном - только с одномодовым (SM)
• Максимальная скорость - 155 Мбит/с; не подходит для Gigabit Ethernet и выше
• Не имеет защиты от воды или пыли (нет IP-рейтинга); не применяйте в открытых или сырых местах без дополнительной герметизации
• Требует парного модуля с обратными длинами волн (1310/1550) на другом конце - нельзя использовать с обычными SFP-модулями
• Не сертифицирован для взрывоопасных зон

Примеры использования

• Связь между центральным пунктом управления и удалённым терминалом на промышленной площадке (расстояние 15–20 км)
• Объединение камеры видеонаблюдения и сервера записи по одному волокну в городской инфраструктуре
• Подключение PLC-контроллеров в цехе к главному коммутатору без прокладки второго кабеля
• Агрегация потоков данных в системах железнодорожной автоматики

Практические советы

• Всегда используйте парные модули: один с Tx:1310/Rx:1550, второй - с Tx:1550/Rx:1310. Они должны быть установлены на обоих концах линии.
• Проверяйте уровень затухания волокна: при длине 20 км допустимо не более 0,4 дБ/км. Высокое затухание снизит качество связи даже при заявленной мощности.
• Чистите оптические разъёмы SC перед подключением - грязь вызывает потерю сигнала.
• При использовании DDM-функции следите за показаниями температуры и мощности - резкий рост тока лазера может указывать на деградацию элемента.
• Запасной модуль лучше хранить в антистатическом пакете - чувствительные лазерные компоненты легко повредить статическим зарядом.
