Релейный модуль PLC-RSC- 24UC/21-21 | 2967073 Phoenix Contact

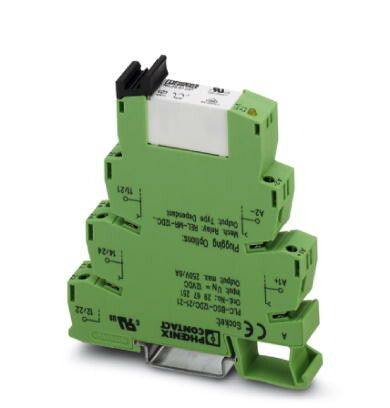

Релейный модуль PLC-RSC-24UC/21-21 от Phoenix Contact предназначен для коммутации слаботочных сигналов в системах автоматизации. Модуль устанавливается на DIN-рейку и обеспечивает гальваническую изоляцию между входом и выходом, что делает его надёжным решением для промышленной автоматики.

Назначение и область применения

PLC-RSC-24UC/21-21 используется для управления нагрузками постоянного тока до 24 В через слаботочные сигнальные цепи. Подходит для работы в системах автоматизации, где требуется изолированное переключение: например, управление соленоидными клапанами, световыми индикаторами, маломощными двигателями или другими устройствами, работающими от постоянного тока. Установка осуществляется на стандартную DIN-рейку, что позволяет легко интегрировать модуль в распределительные шкафы.

Технические характеристики

• Напряжение питания: 24 В постоянного тока (DC)
• Количество каналов: один
• Выходной контакт: однополюсный, нормально разомкнутый (NO)
• Максимальный коммутируемый ток: 5 А
• Максимальное коммутируемое напряжение: 250 В DC
• Гальваническая изоляция между входом и выходом: да
• Индикация состояния: светодиод на корпусе
• Тип установки: монтаж на DIN-рейку 35 мм
• Степень защиты: IP20

Совместимость и монтаж

PLC-RSC-24UC/21-21 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используются винтовые зажимы: входные клеммы рассчитаны на провода сечением до 2,5 мм2, выходные - до 4 мм2. Кабели должны быть зачищены на 8–10 мм. После физической установки на рейку модуль фиксируется щелчком. Индикация работоспособности доступна через светодиод - он горит при наличии напряжения на входе.

Безопасность и стандарты

PLC-RSC-24UC/21-21 соответствует требованиям EN 61131-2 и IEC 61131-2 для релейных модулей в системах автоматизации. Обеспечена защита от перегрузок и импульсных помех. Сертифицирован для использования в промышленной среде с температурой от –25 C до +60 C.

Преимущества

• Гальваническая изоляция предотвращает влияние помех и скачков напряжения с нагрузки на контроллер
• Устойчив к электромагнитным помехам - подходит для помещений с высоким уровнем ЭМИ
• Простая замена: модуль можно вынуть и заменить без демонтажа всей системы
• Яркий светодиод позволяет оперативно диагностировать состояние канала без тестера

Ограничения применения

• Не предназначена для коммутации переменного тока - работает только с постоянным током
• Максимальная мощность нагрузки ограничена 5 А / 250 В DC; превышение может вызвать повреждение контактов
• Не имеет защиты от перегрева - требует достаточного воздушного пространства вокруг корпуса
• IP20 не обеспечивает защиту от воды и пыли - нельзя использовать во влажных или запылённых условиях без дополнительной герметизации шкафа

Примеры использования

• Управление пневматическими клапанами в сборочных линиях
• Переключение индикаторов на пультах управления
• Активация реле стартеров в устройствах с небольшой мощностью
• Интерфейс между ПЛК и внешними исполнительными механизмами

Практические советы

• При подключении нагрузки с индуктивной составляющей (например, катушки реле или двигателей) рекомендуется установить дифференциальный диод параллельно нагрузке для снижения переходных процессов
• Не используйте этот модуль для управления освещением на основе LED-лент - они часто имеют высокий пусковой ток, который может превысить допустимые 5 А
• Проверьте соответствие напряжения питания контроллера (24 В DC) перед подключением - неверное питание приведёт к отказу модуля
• PLC-RSC-24UC/21-21 от Phoenix Contact - проверенное решение для долгосрочной эксплуатации; при правильном монтаже срок службы превышает 1 млн циклов переключения
