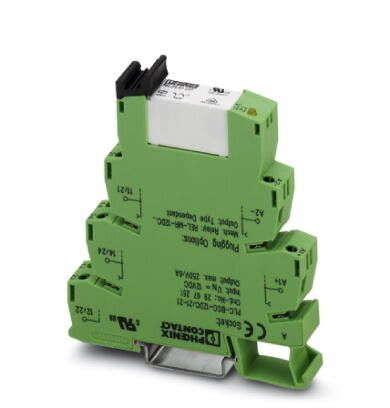

Релейный модуль PLC-RSC- 24DC/21-21 | 2967060 Phoenix Contact

Релейный модуль PLC-RSC-24DC/21-21 от Phoenix Contact предназначен для коммутации цепей постоянного тока напряжением 24 В в системах автоматизации. Модуль устанавливается на DIN-рейку и совмещает надёжность винтового подключения с удобной розеткой для быстрой замены.

Назначение и область применения

PLC-RSC-24DC/21-21 используется для управления нагрузками в промышленной автоматике: например, включением двигателей, клапанов, световой сигнализации или других устройств, работающих от постоянного тока. Подходит для сборки распределительных щитов в системах на базе ПЛК. Модуль применяется там, где требуется изолированная коммутация слаботочных сигналов от контроллера к силовым цепям.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение питания: 24 В
• Количество контактов: 2 (одинарные)
• Количество нормально закрытых (НЗ) контактов: 0 - все контакты нормально открытые (НО)
• Режим работы: моностабильный - реле остаётся в состоянии после срабатывания до момента снятия питания
• Тип подключения: винтовой зажим - позволяет надёжно фиксировать провода без дополнительных адаптеров
• Степень защиты: IP20 - защищён от доступа пальцами и крупными частицами, но не от воды и пыли
• Комплектация: встроенный разъём-розетка для установки на DIN-рейку

Совместимость и монтаж

PLC-RSC-24DC/21-21 совместим с DIN-рейкой типа TS35. Установка происходит путём защёлкивания модуля в рельсе. Для подключения входных и выходных цепей используются винтовые клеммы - достаточно оголить провод на 8–10 мм и затянуть винты моментом около 0,5 Нм. Разъём-розетка обеспечивает быстрый демонтаж без отсоединения проводов - при необходимости замены просто вынимают старый модуль и вставляют новый.

Безопасность и стандарты

PLC-RSC-24DC/21-21 соответствует требованиям EN 61810-1 и IEC 61810-1 для релейных устройств. Применение в соответствии с указанными стандартами гарантирует безопасную работу в промышленных условиях. Однако из-за степени защиты IP20 модуль нельзя использовать во влажных, запылённых или агрессивных средах без дополнительной защиты в корпусе.

Преимущества

• Удобство замены благодаря розеточному интерфейсу - не требует переподключения проводов
• Надёжное винтовое подключение снижает риск ослабления контакта при вибрациях
• Чистая схема: два НО контакта без лишних функций - минимум отказов
• Интеграция в системы Phoenix Contact - совместим с другими модулями серии RSC

Ограничения применения

• Не предназначена для переменного тока - работает только с 24 В постоянного тока
• IP20 не допускает использование вне электрошкафа - требует герметичной защиты в сырых или пыльных помещениях
• Нет нормально закрытых контактов - не подходит для сценариев, где нужна аварийная блокировка по умолчанию
• Максимальная коммутируемая мощность не указана - необходимо проверять соответствие нагрузки паспортным данным устройства

Примеры использования

• Управление пневматическими клапанами в конвейерной линии
• Включение светодиодных индикаторов на панели оператора
• Переключение цепей нагревательных элементов в термокамере
• Коммутация сигналов от ПЛК к исполнительным механизмам в станках ЧПУ

Практические советы

• При подборе проводов учтите максимальный ток нагрузки - используйте жилы сечением не менее 0,5 мм2 для токов до 5 А
• Проверьте полярность при подключении 24 В DC - неверная полярность может повредить катушку реле
• Для частых замен рекомендуется заранее подготовить резервный модуль PLC-RSC-24DC/21-21
• Не забудьте про вентиляцию шкафа - перегрев снижает срок службы реле даже при номинальном напряжении
• Артикул 2967060 - точный идентификатор для заказа запасных частей; сохраняйте его в документации объекта
