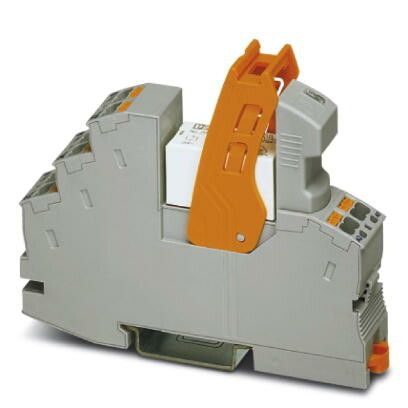

Релейный модуль RIF-1-RPT-LDP-24DC/2X21 | 2903334 Phoenix Contact

Релейный модуль RIF-1-RPT-LDP-24DC/2x21 от Phoenix Contact предназначен для коммутации слаботочных управляющих сигналов в промышленной автоматике. Модуль обеспечивает гальваническую изоляцию между цепями управления и нагрузки, что делает его надёжным решением для систем на базе PLC и других контроллеров.

Назначение и область применения

RIF-1-RPT-LDP-24DC/2x21 используется для переключения нагрузок постоянного тока до 2 А на каждую из двух групп контактов. Подходит для управления исполнительными устройствами: клапанами, маломощными двигателями, световыми индикаторами, нагревательными элементами. Часто применяется в панелях управления станков, конвейеров, систем автоматизации зданий и технологических линий.

Технические характеристики

• Напряжение управления: 24 В постоянного тока (24DC)
• Количество выходов: 2 канала
• Тип контактов: переключающие (SPDT - однополюсные, двуположенные)
• Максимальный коммутируемый ток: 2 А на каждый канал
• Коммутируемое напряжение: до 250 В переменного тока / 30 В постоянного тока
• Индикация состояния: светодиоды на корпусе для каждого канала
• Конструкция: модуль для установки на DIN-рейку 35 мм
• Подключение: винтовые зажимы для проводов до 2,5 мм2

Совместимость и монтаж

RIF-1-RPT-LDP-24DC/2x21 совместим со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается легко: защёлкиваются фиксаторы на задней части модуля. Для подключения используются винтовые клеммы - достаточно зачистить провода на 8–10 мм и затянуть их отверткой. Каждый канал имеет отдельную пару клемм: вход управления (+/-) и два выхода (NO, NC, COM). Обязательно соблюдайте полярность при подключении 24 В постоянного тока.

Безопасность и стандарты

Модуль соответствует требованиям IEC 61810-1 для реле и IEC 60947-5-1 для аппаратов управления. Гальваническая изоляция между управлением и нагрузкой обеспечивает безопасность при работе с высокими потенциалами. Сертифицирован для использования в промышленной среде с уровнем загрязнения 2 и перегрузкой категории II.

Преимущества

• Две независимые группы контактов позволяют управлять двумя различными нагрузками одним модулем
• Светодиодная индикация показывает реальное состояние выходов - удобно при диагностике
• Устойчив к помехам благодаря гальванической изоляции
• Высокая механическая долговечность: до 1 млн операций переключения
• Стандартный форм-фактор - легко заменить аналогичным модулем в существующих панелях

Ограничения применения

• Не предназначена для работы с индуктивными нагрузками выше 100 ВА - возможна дуга и быстрый износ контактов
• Запрещено использовать для коммутации токов более 2 А - риск оплавления контактов
• Не рекомендуется для частых включений/выключений (более 10 раз в минуту) при максимальной нагрузке
• Не работает с переменным током на стороне управления - только 24 В постоянного тока

Примеры использования

• Управление пневматическими клапанами в автоматизированном цехе через сигнал от PLC
• Переключение режимов освещения в распределительном щите
• Активация сигнализации при аварии по сигналу с термодатчика
• Включение насоса или вентилятора после проверки условий безопасности

Практические советы

• При подключении нагрузки используйте предохранители - особенно при индуктивных устройствах
• Проверьте посадочное место на DIN-рейке перед установкой - модуль должен плотно защёлкиваться
• Не перегружайте клеммы: максимум 2,5 мм2 - большие провода могут повредить контакт
• RIF-1-RPT-LDP-24DC/2x21 можно заменить на другие модули серии RIF-1 при сохранении параметров управления и нагрузки
• При длительной эксплуатации в условиях повышенной влажности или запылённости рекомендуется установка в закрытый шкаф с IP54+
