Модуль с адаптером проходной VGA + MiniJack мама/мама черн. Simon 400 40000191-038

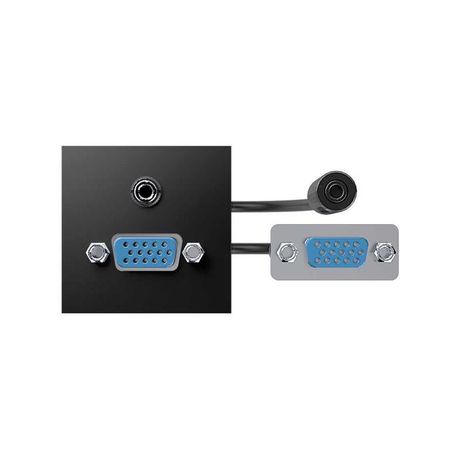

Модуль с адаптером проходной VGA + MiniJack мама/мама, черный от Simon (арт. 40000191-038) предназначен для организации проходного соединения видеосигнала и аудиосигнала через стеновые панели, сохраняя целостность кабельной трассы без необходимости перепайки.

Назначение и область применения

Модуль с адаптером проходной VGA + MiniJack мама/мама, черный используется там, где требуется передать аналоговый видео- и аудиосигнал через стену, перегородку или распределительную коробку. Подходит для установки в офисах, учебных классах, медицинских учреждениях и на производстве - например, для подключения проекторов, мониторов, систем видеонаблюдения или аудиоустройств к источникам сигнала за стеной.

Технические характеристики

• Разъёмы: один VGA (мама) и один MiniJack (мама) - оба входные, для подключения шнуров с соответствующими вилками;
• Количество модулей: 1 (встраивается в одну ячейку монтажной рамки);
• Экранирование: да - снижает помехи от внешних электромагнитных полей;
• Степень защиты IP20 - защита от прикосновений пальцами и твердых предметов >12 мм, но не от воды и пыли;
• Габариты: 45×45×10 мм - компактный формат для плотной укладки в рамках;
• Материал корпуса: термопласт - прочный, не горючий, устойчивый к механическим нагрузкам;
• Цвет и поверхность: матовый чёрный - сочетается с большинством современных панелей;
• Направление выхода: прямолинейный - кабели выходят параллельно плоскости монтажа;
• Минимальная глубина монтажной коробки: 20 мм - требует минимального свободного пространства за стеной;
• Фиксация: ввод фиксатора в паз - обеспечивает жесткую посадку в рамке без дополнительных креплений;
• Этикетка: без поля для надписи - нельзя нанести метки рукописью или этикеткой.

Совместимость и монтаж

Модуль с адаптером проходной VGA + MiniJack мама/мама, черный совместим с любыми стандартными модульными рамками Simon и другими системами, использующими типоразмер 45×45 мм. Монтаж осуществляется путём вставки модуля в подготовленную ячейку до щелчка фиксатора. Кабели подключаются с лицевой стороны - задняя часть остаётся открытой для прокладки проводов внутри стены. Убедитесь, что глубина монтажной коробки не менее 20 мм - иначе кабели не войдут.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и профессиональных электромонтажных решений. IP20 позволяет использовать только во внутренних помещениях, без воздействия влаги и пыли. Нет сертификатов для взрывоопасных зон или промышленных сред с высокой степенью запылённости.

Преимущества

• Экранированные контакты обеспечивают чистый сигнал даже при длинных кабелях и рядом с силовыми проводами;
• Прямолинейный выход уменьшает изгиб кабелей - снижает риск повреждения жил;
• Матовая поверхность не царапается и не бликует при освещении;
• Удобная фиксация в паз - не требует винтов, болтов или инструментов при установке;
• Один модуль заменяет два отдельных переходника - экономит место и время монтажа.

Ограничения применения

• Не предназначена для наружной установки - IP20 не защищает от влаги и пыли;
• Не подходит для цифровых интерфейсов HDMI, DisplayPort или USB - только аналоговый VGA и аудио MiniJack;
• Нет возможности маркировать модуль - невозможно указать назначение канала;
• Поддерживает только подключение кабелей с вилками; не работает как ответвитель или распределитель.

Примеры использования

• Проектор в аудитории подключен к компьютеру за стеной - через этот модуль проходят VGA и аудио-кабель;
• Видеокамера в коридоре выводит сигнал на монитор в соседней комнате - используется для передачи аналогового видео;
• Аудиосистема в медкабинете подключена к плееру за стеной - MiniJack обеспечивает передачу звука;
• Оборудование на производстве с выносным управлением - VGA для монитора, MiniJack для сигнализации.

Практические советы

• Перед монтажом проверьте диаметр кабелей - они должны легко входить в модуль без усилия, чтобы не деформировать контакты;
• Не затягивайте кабели слишком сильно - это может повредить экранирование и вызвать помехи;
• Если нужна маркировка каналов - используйте этикетки на самой рамке или на кабеле возле разъёма;
• При использовании в многожильных системах - группируйте VGA и MiniJack кабели отдельно от силовых, чтобы минимизировать наводки;
• Модуль с адаптером проходной VGA + MiniJack мама/мама, черный (арт. 40000191-038) лучше всего применять в новых проектах - он не рассчитан на частые подключения/отключения.
