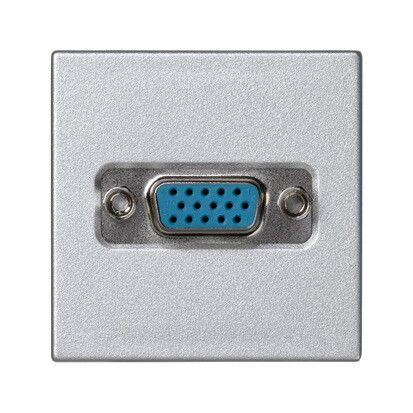

Плата с разъемом VGA "мама" (15 конт.) винты 45х45мм алюм. Simon Connect K100B-8

Плата с разъемом VGA "мама" (15 контактов) с винтовым зажимом, размеры 45×45 мм, алюминий, серия Simon Connect - это накладной элемент для подключения видеосигнала через интерфейс VGA в настенных кабель-каналах. Устройство предназначено для устойчивой фиксации кабеля и передачи сигнала в условиях промышленного оборудования, где требуется надежная коммутация без частых переподключений.

Назначение и область применения

Плата с разъемом VGA "мама" используется для подключения видеоустройств к системам управления, контроллерам, мониторам и другому оборудованию, работающему через аналоговый сигнал VGA. Применяется в автоматизированных производствах, на участках с КИПиА, в системах наблюдения, на стендах тестирования и других местах, где нужен прочный и защищённый контакт. Подходит для установки в настенные кабель-каналы, что позволяет организовать аккуратную проводку без открытых соединений.

Технические характеристики

• Тип разъема: VGA "мама" (15-pin D-sub)
• Размеры платы: 45 × 45 мм
• Материал корпуса: пластик (серый, глянцевая отделка)
• Степень защиты: IP20 - защита от доступа пальцами и твердых предметов >12,5 мм; не защищена от воды и пыли
• Климатическое исполнение: УХЛ3 - температурный диапазон от −25C до +40C, допустима повышенная влажность
• Количество постов: 1
• Тип крепления: безвинтовое зажимное (фиксация осуществляется в кабель-канале)
• Тип комплектации: механизм с накладкой
• Поле для надписи: отсутствует
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Плата совместима с любыми настенными кабель-каналами, имеющими стандартные размеры для установки модульных элементов. Монтаж выполняется путем вставки устройства в канал и фиксации с помощью зажимного механизма - специальные защелки обеспечивают плотное прилегание без необходимости сверления или винтов. Разъем VGA имеет внутренние металлические контакты, рассчитанные на многократные подключения. Для обеспечения хорошего контакта используйте качественный VGA-кабель с экранированием и жесткими штекерами - мягкие или изгибаемые кабели могут вызывать плохую связь.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08. Степень защиты IP20 исключает использование в помещениях с высокой влажностью, запыленностью или возможным попаданием жидкости. Недопустимо применение вне закрытых кабель-каналов. Температурный режим УХЛ3 гарантирует работу в типичных промышленных условиях, но не предназначен для холодных цехов ниже −25C или нагревающих сред выше +40C.

Ограничения применения

• Не использовать во внешних установках или сырых помещениях - IP20 не предохраняет от влаги
• Запрещено подключение к источникам напряжения выше 12 В постоянного тока - устройство предназначено только для передачи видеосигнала, не является силовым элементом
• Не рекомендовано для частого демонтажа - механический зажим не рассчитан на ежедневные операции подключения/отключения
• Не поддерживает цифровые форматы HDMI/DVI - работает только с аналоговым VGA-сигналом

Примеры использования

• Подключение монитора к ПЛК в цехе сборки
• Фиксированная точка вывода видео с камеры наблюдения в распределительном щите
• Обвязка терминала HMI в автоматизированной линии
• Тестовая станция для диагностики графических карт в сервисных центрах

Практические советы

• Перед монтажом проверьте, чтобы глубина канала позволяла полностью поместить плату - выступающий элемент может повредить крышку кабель-канала
• При использовании длинных VGA-кабелей (>5 м) применяйте активные удлинители, так как плата сама по себе не усиливает сигнал
• Не затягивайте кабель слишком сильно - это может деформировать контакты внутри разъема
• Для удобства обслуживания выбирайте места рядом с другими элементами управления - можно группировать несколько плат в одном канале, соблюдая минимальный шаг между ними
• Плата с разъемом VGA "мама" (15 контактов) с винтовым зажимом, размеры 45×45 мм, алюминий, серия Simon Connect (арт. k100b-8) не требует регламентного обслуживания, но периодически проверяйте целостность контактов при появлении мерцания картинки
