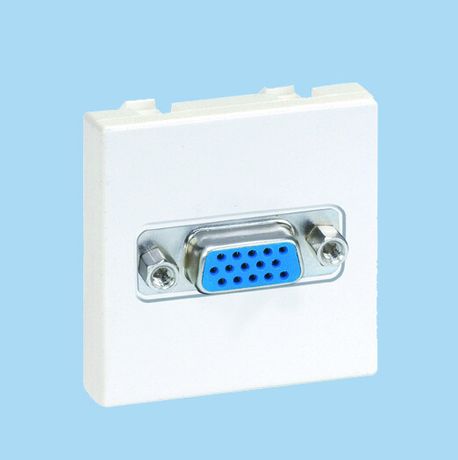

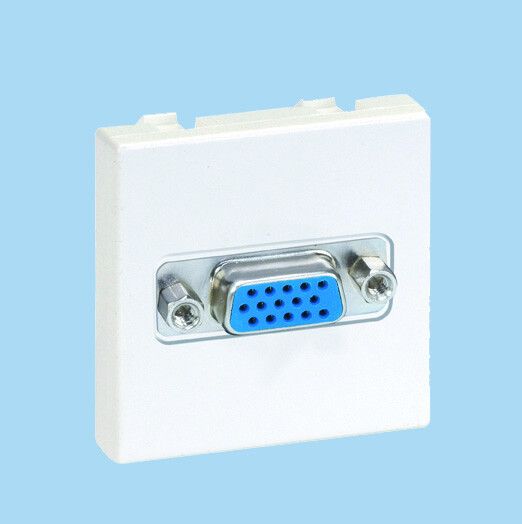

Плата 2-м с разъемом VGA "мама" 15контакт. 45х45мм Simon Connect бел. K100B-9

Плата с разъемом VGA "мама" 15 контактов, винтовой зажим, 45x45мм, белый от Simon - это накладная плата для подключения видеосигнала через стандартный VGA-разъем в настенных кабель-каналах. Артикул k100b-9 предназначен для установки в системах управления оборудованием, где требуется физический доступ к аналоговому видеоинтерфейсу.

Назначение и область применения

Плата с разъемом VGA "мама" 15 контактов, винтовой зажим, 45x45мм, белый используется для подключения устройств с VGA-выходом - например, компьютеров, проекторов, камер наблюдения или контроллеров - к сети через настенные кабель-каналы. Устройство устанавливается в качестве накладной части на корпус электроустановочного изделия (ЭУИ), обеспечивая удобный доступ к разъему без необходимости вскрытия шкафа или канала. Подходит для офисов, учебных заведений, производственных помещений и систем автоматизации, где требуется гибкая проводка сигнальных линий.

Технические характеристики

• Разъем: VGA "мама", 15-pin D-sub, стандартный формат
• Габариты: 45×45 мм
• Материал корпуса: пластик, глянцевая отделка
• Цвет: серый
• Степень защиты IP: IP20 - защита от прикосновений пальцами и твердых предметов >12 мм; не защищена от воды и пыли
• Климатическое исполнение: УХЛ3 - предназначена для работы в помещениях с умеренным климатом, температурой от −25C до +40C
• Количество постов: 1
• Тип крепления: безвинтовое зажимное (фиксация происходит за счет механического зацепления в канале)
• Нормативный документ: ТУ 3464-001-77313241-08
• Поле для надписи: отсутствует

Совместимость и монтаж

Плата с разъемом VGA "мама" 15 контактов, винтовой зажим, 45x45мм, белый совместима с настенными кабель-каналами, имеющими стандартную ширину посадочного места 45 мм. Монтируется путем вставки в паз канала до щелчка - фиксация осуществляется за счет внутренних защелок. Кабели подключаются к контактам разъема с помощью винтового зажима внутри платы - необходимо открутить крышку, зачистить жилы и затянуть винты. Для правильной сборки проверьте соответствие диаметра входящего кабеля - рекомендовано использовать многожильные провода сечением до 1,5 мм2.

Безопасность и стандарты

Плата соответствует требованиям ТУ 3464-001-77313241-08 и имеет степень защиты IP20, что допускает использование только во внутренних помещениях. Не предназначена для установки в условиях повышенной влажности, запыленности или на улице. Глянцевая поверхность снижает риск скольжения при монтаже, но требует осторожного обращения - царапины могут повредить внешний вид.

Преимущества

• Удобная замена разъема без демонтажа всего кабель-канала
• Фиксация без дополнительных крепежей - экономия времени при монтаже
• Стандартный VGA-разъем совместим со всеми существующими аналоговыми источниками видео
• Пластиковый корпус исключает короткое замыкание между сигналами
• Подходит для модульных решений, где важно сохранить эстетичный вид панели

Ограничения применения

• Не применяется в условиях высокой влажности, сырости или на открытом воздухе из-за IP20
• Не поддерживает передачу цифрового сигнала - только аналоговый VGA
• Не оснащена маркировочным полем - невозможно пометить функциональное назначение порта
• Запрещено применять в средах с частыми перегрузками или вибрациями - возможен самопроизвольный выход из крепления
• Не совместим с кабель-каналами других производителей, если их посадочные размеры отличаются от 45×45 мм

Примеры использования

• Подключение ПК к проектору в аудитории через стеновой кабель-канал
• Интеграция камеры видеонаблюдения с аналоговым выходом в распределительный шкаф
• Обслуживание оборудования на производстве, где видеосигнал выводится на контрольный экран
• Аппаратные точки для диагностики серверов или терминалов в IT-комнате

Практические советы

• Перед монтажом убедитесь, что кабель-канал имеет внутреннюю форму, подходящую для 45×45 мм - иначе плата не зафиксируется
• Не используйте силу при установке - если деталь не входит легко, проверьте наличие деформаций или загрязнений
• При подключении кабеля не перетягивайте винты - это может повредить контакты разъема
• Для долговечности избегайте частого подключения/отключения - VGA-разъем рассчитан на ~500 циклов
• Если нужна маркировка - используйте наклейки рядом с платой, так как собственного поля для надписи нет
