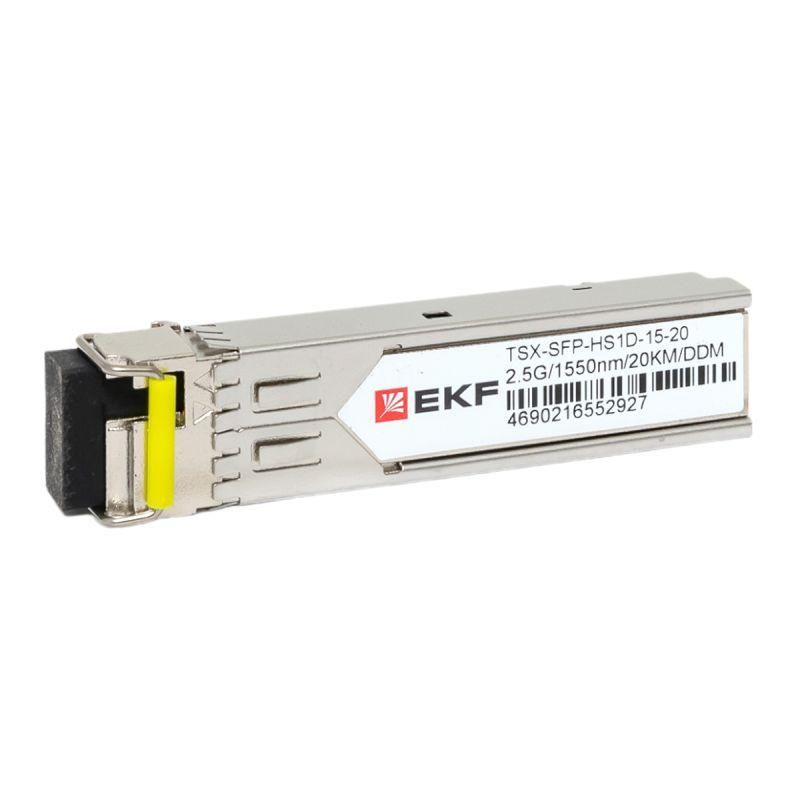

Модуль SFP 2.5Гб одинарное одномодовое оптоволокно 1550нм дальность 20км TSX EKF TSX-SFP-HS1D-15-20

Модуль SFP 2,5 Гбит одинарное одномодовое оптоволокно 1550нм дальность 20км TSX TSX-SFP-HS1D-15-20 EKF - это компактный оптический трансивер для создания высокоскоростных линий связи на базе одномодового волокна. Подходит для установки в коммутаторы и маршрутизаторы с поддержкой форм-фактора SFP, обеспечивает передачу данных на расстояние до 20 км.

Назначение и область применения

Модуль SFP 2,5 Гбит одинарное одномодовое оптоволокно 1550нм дальность 20км TSX TSX-SFP-HS1D-15-20 EKF предназначен для передачи данных со скоростью 2,5 Гбит/с по одномодовому оптоволокну. Используется в сетях операторов связи, корпоративных центрах обработки данных, системах видеонаблюдения и промышленной автоматизации, где требуется надёжная связь на значительных расстояниях.

Технические характеристики

• Скорость передачи данных: 2,5 Гбит/с
• Тип волокна: одномодовое (SMF)
• Длина волны излучения: 1550 нм
• Максимальная дальность: 20 км
• Форм-фактор: SFP (Small Form-factor Pluggable)
• Протоколы поддержки: STM-8 / OC-24, Gigabit Ethernet
• Интерфейс: LC-аппаратный разъём
• Работает с одним волокном (одинарное волокно - WDM)

Совместимость и монтаж

Модуль SFP 2,5 Гбит одинарное одномодовое оптоволокно 1550нм дальность 20км TSX TSX-SFP-HS1D-15-20 EKF совместим с любым оборудованием, поддерживающим стандарт SFP и требующим работу на 2,5 Гбит/с. Устанавливается в слот SFP без инструментов - просто вставьте модуль до щелчка. Для работы необходима пара таких модулей: один на каждом конце линии. Обязательно используйте одномодовые оптические кабели с разъёмами LC. Не устанавливайте в устройства, не поддерживающие 1550 нм или более низкую скорость.

Безопасность и стандарты

Модуль соответствует требованиям IEEE 802.3z для Gigabit Ethernet и ITU-T G.957 для STM-8. Произведён в соответствии с международными нормами безопасности IEC 60825-1 (класс 1 лазера). Не содержит опасных веществ согласно RoHS.

Преимущества

• Поддержка длинного участка до 20 км без репитеров - снижает затраты на инфраструктуру
• Одинарное волокно позволяет использовать одно волокно вместо двух - экономит стоимость кабеля и места в трассе
• Стандартный форм-фактор SFP - легко заменить при необходимости
• Высокая стабильность сигнала на 1550 нм - меньше потерь и помех на больших расстояниях

Ограничения применения

• Не работает с многомодовым волокном - применение с ним вызывает потерю сигнала
• Требует точного подбора длины волокна: слишком короткая линия (<1 км) может перегрузить приёмник
• Не поддерживает скорость выше 2,5 Гбит/с - нельзя использовать для 10G портов без адаптера
• Не предназначена для работы в условиях температур ниже -10 C или выше +70 C - проверяйте условия эксплуатации оборудования

Примеры использования

• Связь между зданиями кампуса предприятия на расстоянии до 20 км
• Обмен данными между центральной АЗС и серверным центром
• Передача видео с камер наблюдения на удалённую площадку через существующую сеть одномодового волокна
• Подключение промышленных контроллеров в трубопроводных системах

Практические советы

• Убедитесь, что на обоих концах линии установлены модули с одинаковой длиной волны (1550 нм) и типом волокна - иначе связь не заработает
• Проверяйте мощность приёмника после установки - она должна находиться в допустимых пределах (обычно указаны в документации оборудования)
• Используйте защитные колпачки на разъёмах LC, когда модуль не подключён - пыль и грязь снижают качество сигнала
• При прокладке кабеля соблюдайте минимальный радиус изгиба - повреждение волокна приведёт к потере связи
• TSX-SFP-HS1D-15-20 EKF - не требует внешнего питания; питание получает от слота SFP в оборудовании
