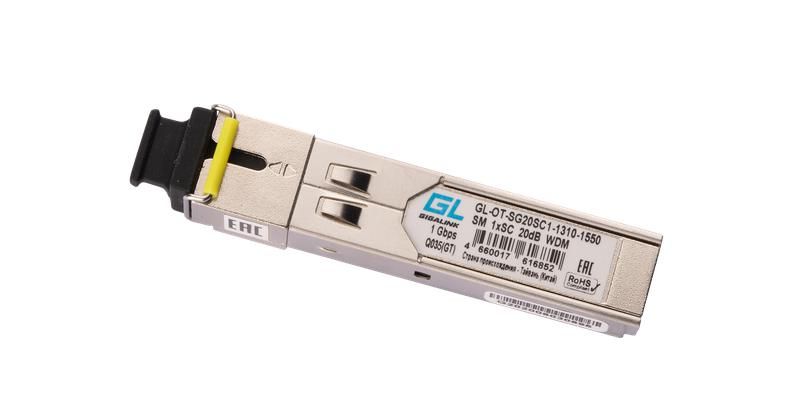

Модуль SFP WDM 1Гбит/с одно волокно SM SC Tx:1310/Rx:1550нм 20дБ до 40км DDM NIKOMAX GL-OT-SG20SC1-1310-1550 GIGALINK

Модуль SFP WDM 1Гбит/с одно волокно SM SC Tx:1310/Rx:1550нм 20дБ до 40км DDM от бренда NIKOMAX - компактный оптический трансивер для передачи данных по одномодовому волокну на расстояние до 40 км без усиления сигнала. Подходит для установки в коммутаторы, маршрутизаторы и оборудование центральных узлов сети.

Назначение и область применения

Этот модуль предназначен для создания одноволоконных оптоволоконных каналов связи в сетях Gigabit Ethernet. Он использует технологию WDM (Wavelength Division Multiplexing): передаёт сигнал на длине волны 1310 нм и принимает - на 1550 нм. Благодаря этому один оптический кабель обслуживает два направления передачи данных. Применяется в сетях доступа, агрегации и ядре, где требуется экономия волокон и надёжная связь на больших расстояниях. Особенно эффективен в дата-центрах, серверных помещениях и на объектах с протяжёнными линиями связи.

Технические характеристики

• Скорость передачи: 1 Гбит/с
• Тип волокна: одномодовое (SMF)
• Передача (Tx): 1310 нм
• Приём (Rx): 1550 нм
• Диапазон дальности: до 40 км
• Выходная мощность: +2…+9 дБм
• Чувствительность приёма: ≤−23 дБм
• Интерфейс: SC / APC (одиночный порт)
• Форм-фактор: SFP (mini-GBIC)
• Поддержка DDM/DOM: да - мониторинг температуры, оптической мощности передачи и приёма, тока лазера
• Работа при горячем подключении: поддерживается
• Корпус: металлический, защищённый от ЭМИ

Совместимость и монтаж

Модуль совместим с любыми устройствами, поддерживающими стандарт SFP и протокол Gigabit Ethernet. Устанавливается в слоты коммутаторов, маршрутизаторов и других сетевых платформ, соответствующих MSA SFP. Для подключения используется одножильный одномодовый оптический кабель с разъёмом SC. Перед установкой проверьте, чтобы на другом конце линии был установлен аналогичный модуль с обратными длинами волн (Tx:1550/Rx:1310). Горячая замена возможна - устройство можно менять без выключения питания оборудования.

Безопасность и стандарты

Модуль соответствует требованиям IEEE 802.3z для Gigabit Ethernet и MSA SFP. Защита от перегрева и переполнения тока реализована внутри схемы управления лазером. Корпус из металла снижает уровень электромагнитных помех и повышает механическую устойчивость. Нет открытых контактов - безопасен при работе в закрытых шкафах и серверных помещениях.

Преимущества

• Экономия волокон: одна линия вместо двух благодаря WDM
• Дальность до 40 км без регенераторов
• DDM-мониторинг позволяет диагностировать состояние канала в реальном времени
• Металлический корпус продлевает срок службы и снижает влияние внешних помех
• Поддержка горячей замены минимизирует простои сети

Ограничения применения

• Не работает с многомодовым волокном - требует именно одномодового типа (SMF)
• Требует парного модуля на противоположном конце с обратными длинами волн (Tx:1550/Rx:1310)
• Не подходит для сетей выше 1 Гбит/с - ограничен скоростью интерфейса
• Не рекомендован для использования вне помещений без защиты от влаги и перепадов температур
• Не совместим с оборудованием, которое не поддерживает SFP-форм-фактор или DDM

Примеры использования

• Подключение удалённого офиса к головному центру через существующий одномодовый кабель
• Обеспечение связи между серверными шкафами в дата-центре на расстоянии более 20 км
• Установка в агрегационный коммутатор для сбора трафика от нескольких точек доступа
• Создание резервной линии связи между зданиями предприятия без прокладки второго кабеля

Практические советы

• Проверяйте полярность волокон: TX на одном конце должен соответствовать RX на другом. При использовании WDM важно соблюдать парность: ваш модуль Tx:1310/Rx:1550 должен работать с модулем Tx:1550/Rx:1310
• Используйте качественные SC-разъёмы с углом полировки APC - они снижают потери на соединениях
• При монтаже не допускайте резких изгибов кабеля - радиус изгиба должен быть больше 30 мм
• Для контроля состояния канала используйте команды CLI вашего коммутатора (например, show interface transceiver) - данные DDM покажут реальные значения мощности и температуры
• Запасной модуль лучше хранить в антистатическом пакете - чувствительные лазеры легко повредить статикой
