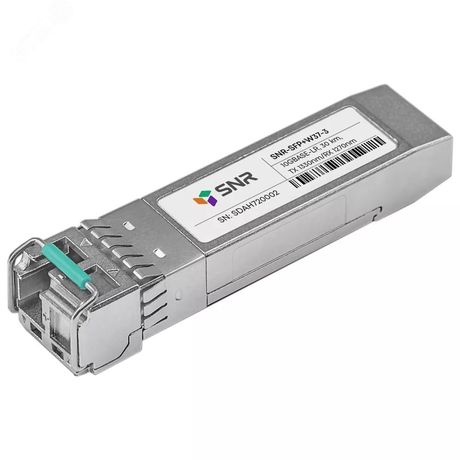

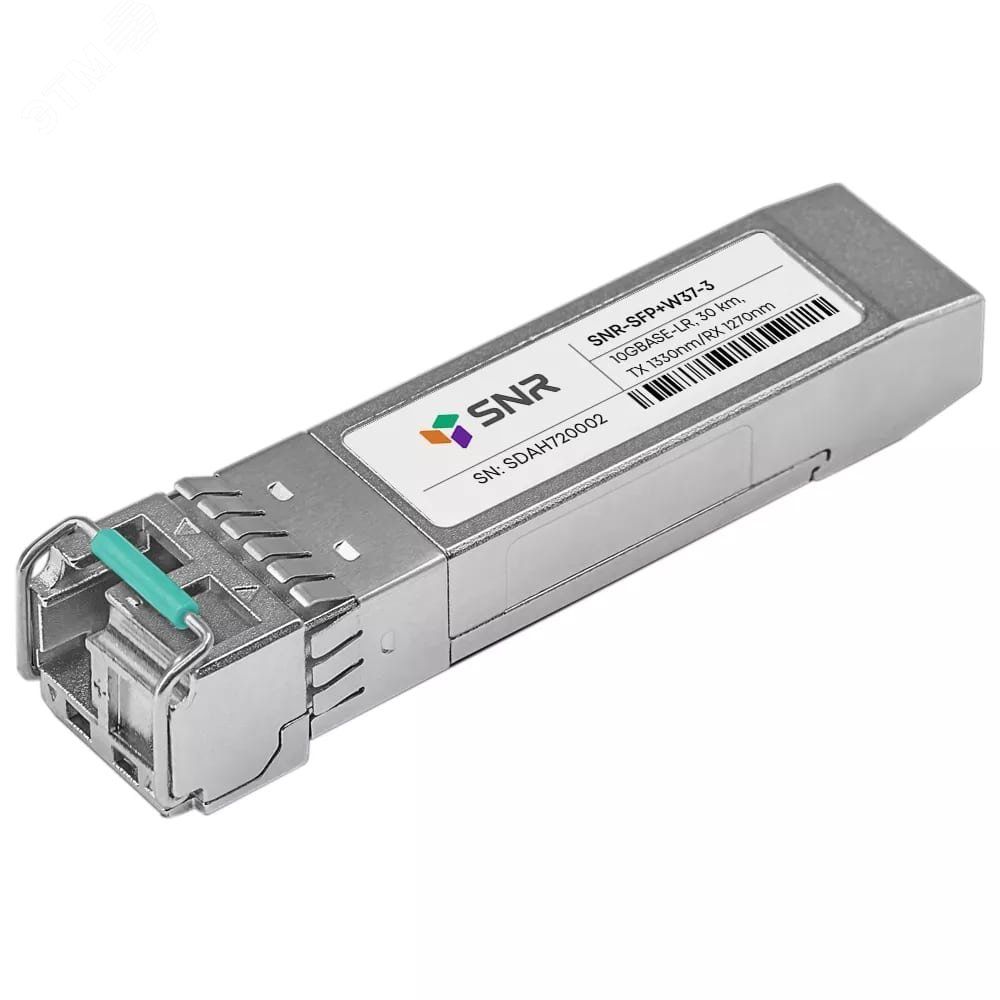

Модуль SFP+ WDM 1хLC, 10 Гб/с, 5 дБ, Tx:1330/Rx:1270 нм, до 3 км -SFP+W37-3 - SNR-SFP+W37-3

Модуль SFP+ WDM 1xLC от SNR с артикулом snr-sfp+w37-3 предназначен для передачи данных со скоростью 10 Гбит/с по одному оптоволокну, используя два разных волновых канала - для отправки и приёма сигнала. Подходит для построения высокоскоростных сетей в условиях ограниченного числа волокон.

Назначение и область применения

Этот модуль используется для соединения сетевого оборудования через одно оптоволокно, экономя ресурсы волоконной инфраструктуры. Он применяется там, где необходимо увеличить плотность портов без прокладки дополнительных кабелей - например, в центрах обработки данных, на магистральных участках сети провайдеров, между зданиями campus-сетей или в системах видеонаблюдения с высокой пропускной способностью.

Технические характеристики

• Форм-фактор: SFP+
• Скорость передачи: 10 Гбит/с
• Тип волокна: одномодовое (SMF)
• Дальность: до 3 км
• Оптический бюджет: 5 дБ
• Передача (Tx): 1330 нм
• Приём (Rx): 1270 нм
• Коннектор: Simplex LC
• Стандарт: 10GBASE-LR/LW, SFF-8431 MSA

Совместимость и монтаж

Модуль SFP+ WDM 1xLC совместим с любым оборудованием, поддерживающим стандарт SFP+ и MSA. Устанавливается в слот аналогично обычным SFP+ модулям - без инструментов, защёлкивающейся фиксацией. Для правильной работы требуется, чтобы на другом конце линии был установлен модуль с обратными длинами волн: Tx:1270 нм / Rx:1330 нм. Модуль snr-sfp+w37-3 работает только в паре с таким же устройством противоположной полярности.

Безопасность и стандарты

Соответствует требованиям многопроизводственного соглашения SFF-8431, что гарантирует интероперабельность с оборудованием различных производителей. Электрическая безопасность обеспечена в рамках стандарта IEC 60950-1. Не содержит токсичных материалов и соответствует RoHS.

Преимущества

• Использование одного волокна вместо двух снижает затраты на кабели и уменьшает нагрузку на каналы прокладки.
• Поддерживает расстояния до 3 км - достаточно для большинства внутригородских и корпоративных связей.
• Работает в стандартном температурном режиме для коммерческого оборудования (0–70 C).
• Низкое энергопотребление благодаря эффективной схеме передачи и компактному дизайну SFP+.

Ограничения применения

• Не работает с многомодовым волокном - требует именно одномодового (SMF).
• Не подходит для расстояний более 3 км; при превышении возможна потеря связи из-за недостаточного оптического бюджета.
• Требует парного модуля с обратной спектральной конфигурацией (Tx/Rx поменяны местами); использование двух одинаковых модулей на обоих концах вызовет отказ связи.
• Не предназначены для экстремальных условий - не работают при температурах ниже 0 C или выше 70 C.

Примеры использования

• Связь между серверными шкафами в одном здании через существующую одномодовую трассу.
• Объединение удалённых офисов компании на расстоянии до 3 км без прокладки нового кабеля.
• Увеличение ёмкости сети в точке доступа, где уже использованы все имеющиеся волокна.
• Аппаратные решения для IP-камер с высоким разрешением, расположенных вне основного здания.

Практические советы

• Перед установкой проверьте, что на противоположном конце стоит модуль с обратной конфигурацией волн: 1270 нм на передачу и 1330 нм на приём.
• Избегайте перегибов и сильного натяжения волокна - даже малые радиусы изгиба могут вызвать потери сигнала, особенно на пределе дальности.
• Очищайте коннекторы LC перед подключением - пыль и грязь на оптических контактах часто становятся причиной сбоев, даже при хорошем бюджете.
• Учитывайте, что модуль snr-sfp+w37-3 не имеет цифрового диагностирования DOM - нельзя контролировать мощность сигнала в реальном времени через SNMP или CLI.
