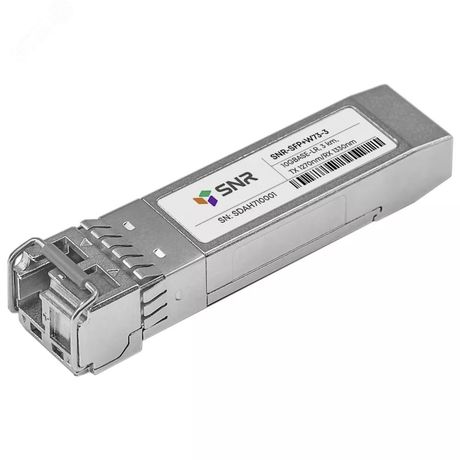

Модуль SFP+ WDM 1хLC, 10 Гб/с, 5 дБ, Tx:1270/Rx:1330 нм, до 3 км -SFP+W73-3 - SNR-SFP+W73-3

Модуль SFP+ WDM 1хLC, 10 Гбит/с, 5 дБ, Tx:1270/Rx:1330 нм, до 3 км от SNR - одноволоконный оптический трансивер для передачи данных со скоростью 10 Гбит/с на расстояние до 3 км через одно волокно, используя два разных длин волн. Артикул snr-sfp+w73-3 подходит для сетей с ограниченным числом волокон, где важна экономия ресурсов.

Назначение и область применения

Модуль SFP+ WDM 1хLC, 10 Гбит/с, 5 дБ, Tx:1270/Rx:1330 нм, до 3 км предназначен для передачи данных в одноволоконных оптических системах. Он позволяет отправлять и принимать сигналы по одному волокну, используя две разные длины волн - 1270 нм для передачи и 1330 нм для приёма. Это снижает потребность в двух волокнах, что особенно важно при прокладке кабеля с ограниченной ёмкостью или при модернизации существующих сетей.

Подходит для использования в центрах обработки данных, корпоративных сетях, телекоммуникационных узлах, на участках между зданиями и в точках доступа. Применяется в оборудовании, поддерживающем стандарт 10GBASE-LR/LW: коммутаторах, маршрутизаторах, серверных платформах с интерфейсом SFP+.

Технические характеристики

• Форм-фактор: SFP+
• Скорость передачи: 10 Гбит/с
• Тип волокна: однорежимное (SMF)
• Дальность: до 3 км
• Оптический бюджет: 5 дБ
• Передача (Tx): 1270 нм
• Приём (Rx): 1330 нм
• Разъём: LC simplex (одиночный)
• Стандарт: 10GBASE-LR/LW, SFF-8431 MSA

Совместимость и монтаж

Модуль SFP+ WDM 1хLC, 10 Гбит/с, 5 дБ, Tx:1270/Rx:1330 нм, до 3 км совместим с любым устройством, имеющим слот SFP+ и поддерживающим стандарт MSA. Установка происходит аналогично обычным SFP+-модулям: вставьте модуль в слот до щелчка, проверьте фиксацию. Для работы требуется одноволоконный кабель с LC-коннекторами. Обязательно убедитесь, что на другом конце канала установлен модуль с обратными длинами волн - 1330 нм (Tx) / 1270 нм (Rx).

Не используйте многомодовое волокно - модуль не будет работать. Также избегайте переходников и адаптеров, которые могут вызвать потери сигнала выше допустимых 5 дБ.

Безопасность и стандарты

Модуль соответствует требованиям стандарта SFF-8431 Multi-Source Agreement (MSA), обеспечивает безопасную работу в рамках класса 1 по IEC 60825-1 (лазерная безопасность). Не требует специальных мер защиты при установке, но запрещено открывать корпус или вмешиваться в внутреннюю оптическую цепь - это нарушает герметичность и гарантию.

Преимущества

• Экономия волокон: один канал вместо двух, что снижает затраты на прокладку и обслуживание.
• Высокая надёжность: технология WDM проверена в промышленных условиях.
• Универсальная совместимость: работает с большинством современных SFP+-совместимых устройств.
• Низкая задержка: поддержка протокола 10GBASE-LR/LW обеспечивает стабильную передачу без дополнительного кодирования.

Ограничения применения

• Не работает с многомодовым волокном (MMF) - только с однорежимным (SMF).
• Максимальная дальность - 3 км; при более длинных участках возможна потеря связи.
• Оптический бюджет ограничен 5 дБ - не подходит для сетей с высокими потерями (например, при множестве спlices или плохой качественной сварке).
• Требуется парный модуль на противоположном конце с переставленными длинами волн (1330/1270 нм).
• Не предназначены для работы при температуре ниже 0C или выше +70C - уточняйте условия эксплуатации устройства, в которое он установлен.

Примеры использования

• Связь между двумя зданиями campus-сети через одно волокно, где второе уже занято другой службой.
• Подключение серверного шкафа к основному коммутационному узлу в центре обработки данных.
• Обмен данными между удалёнными пунктами наблюдения (CCTV) и центральным сервером.
• Модернизация старой сети 1 Гбит/с до 10 Гбит/с без замены всего кабельного трасса.

Практические советы

• Перед установкой проверьте, чтобы на обоих концах канала использовались модули с взаимно обратными длинами волн: если вы используете Tx:1270/Rx:1330, то на другом конце нужен Tx:1330/Rx:1270.
• Используйте тестер оптической мощности для контроля уровня сигнала - потеря более 5 дБ приведёт к сбою связи.
• Чистите LC-коннекторы перед каждым подключением - даже микроскопическая пыль может вызвать значительные потери.
• Не перегибайте кабель ближе чем на радиус 30 мм - это повредит одноволоконный кабель и увеличит потери.
• Артикул snr-sfp+w73-3 не имеет функции диагностики DOM - если вам нужны данные о температуре, напряжении или мощности, выбирайте другие модели с поддержкой Digital Diagnostic Monitoring.
