Модуль GIGALINK SFP+, WDM, 10Гбит/с, одно волокно,SM, LC, Tx:1330/Rx:1270 нм, 12 дБ (до 20 км) DDM - ЭКО17747 GL-OT-ST12LC1-1330-1270

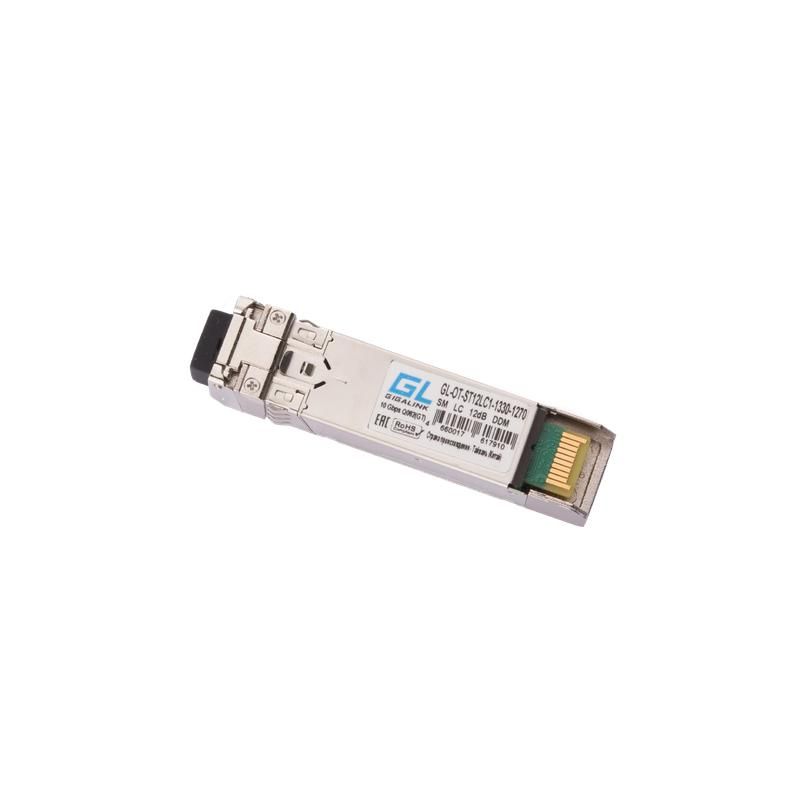

Модуль SFP+ 1xLC 10 Гбит/с 12 дБ WDM Tx:1270/Rx:1330 нм, до 20 км от бренда GIGALINK - это оптический трансивер для высокоскоростного соединения по одномодовому волокну на расстоянии до 20 км. Артикул gl-ot-st12lc1-1330-1270 поддерживает передачу и приём данных на разных длинах волн, что позволяет эффективно использовать одно волокно в обоих направлениях без дополнительных устройств.

Назначение и область применения

Модуль SFP+ 1xLC 10 Гбит/с 12 дБ WDM Tx:1270/Rx:1330 нм, до 20 км предназначен для подключения сетевого оборудования - коммутаторов, маршрутизаторов, серверов - через одномодовое оптоволокно. Он используется там, где требуется высокая пропускная способность и длинная дальность связи без усилителей. Подходит для связки между центральным узлом и удалёнными точками: дата-центрами, офисными зданиями, базовыми станциями, системами видеонаблюдения.

Технические характеристики

• Тип: SFP+, форм-фактор Mini-GBIC
• Скорость передачи: 10 Гбит/с
• Длина волны передачи (Tx): 1270 нм
• Длина волны приёма (Rx): 1330 нм
• Рабочая дальность: до 20 км (по одномодовому волокну)
• Тип разъёма: LC (одиночный, однопортовый)
• Питание: 3.3 В
• Корпус: металлический, защищает от ЭМИ и механических повреждений
• Функция мониторинга: DDM (Digital Diagnostic Monitoring) - отслеживание температуры, оптической мощности, тока лазера
• Поддержка горячей замены: да

Совместимость и монтаж

Модуль SFP+ 1xLC 10 Гбит/с 12 дБ WDM Tx:1270/Rx:1330 нм, до 20 км совместим с любым оборудованием, поддерживающим стандарт SFP+ и слоты с питанием 3.3 В. Устанавливается вручную - просто вставьте его в свободный SFP+ слот коммутатора или маршрутизатора до щелчка. Для работы необходима оптоволоконная линия с терминальными адаптерами LC на обоих концах. Обязательно проверьте, что на другом конце установлен соответствующий WDM-модуль с перепутанными длинами волн: Tx:1330 / Rx:1270 нм.

Безопасность и стандарты

Модуль соответствует требованиям IEEE 802.3ae для 10 Gigabit Ethernet. Продукт сертифицирован по стандартам RoHS и CE. Защита IP не указана - не предназначен для открытой установки вне помещений. Работает в пределах нормальных условий эксплуатации: температура +0C…+70C, влажность до 85% без конденсации.

Преимущества

• Использование WDM технологии - одна линия волокна вместо двух, экономия материала и стоимости прокладки
• DDM-мониторинг позволяет диагностировать состояние канала без дополнительных приборов
• Горячая замена - обслуживание без остановки сети
• Металлический корпус снижает уровень электромагнитных помех и продлевает срок службы
• Высокая надёжность при работе на максимальной длине - до 20 км без репитеров

Ограничения применения

• Не работает с многомодовым волокном - требует именно одномодового типа (SMF)
• Не подходит для расстояний свыше 20 км - сигнал будет теряться
• Требует парного модуля на противоположном конце с обратными длинами волн (Tx:1330/Rx:1270)
• Не имеет порта RJ45 - нельзя подключить напрямую к медному кабелю
• Не рассчитан на экстремальные условия: холод ниже 0C, повышенная влажность, улица, дождь

Примеры использования

• Связь между двумя зданиями предприятия на расстоянии 15–18 км
• Агрегация трафика от нескольких удалённых камеры наблюдения к центральному серверу
• Подключение выносного дата-центра к главному коммутационному узлу
• Обеспечение высокоскоростного канала между core- и access-коммутаторами в крупной сети

Практические советы

• Перед установкой проверьте тип волокна - используйте только одномодовое (SMF), не SMF+MMF
• Убедитесь, что на втором конце стоит аналогичный WDM-модуль с перевёрнутыми длинами волн
• Чистите разъёмы LC перед подключением - грязь вызывает потери сигнала даже на малых расстояниях
• Используйте мониторинг DDM через SNMP или CLI вашего оборудования - он покажет реальное затухание и поможет заранее заметить проблему
• Не перегревайте оборудование - обеспечьте достаточную вентиляцию в стойке
• Артикул gl-ot-st12lc1-1330-1270 и модель SFP+ 1xLC 10 Гбит/с 12 дБ WDM Tx:1270/Rx:1330 нм, до 20 км - это один и тот же продукт; при заказе ориентируйтесь на оба значения
