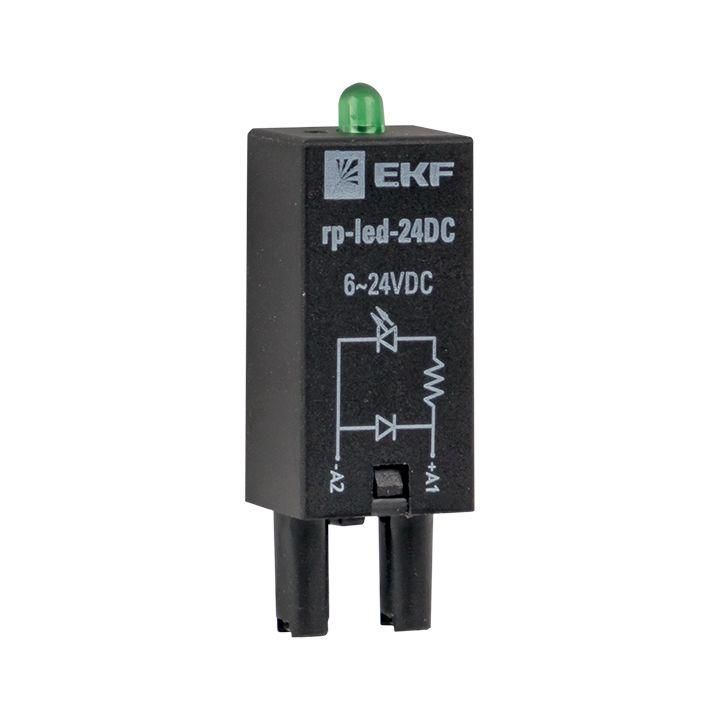

Модуль светодиодный 24 VDC для промежуточных реле RP EKF AVERES | rp-led-24DC

Модуль светодиодный 24 вольт постоянного тока для промежуточных реле RP от бренда EKF (артикул rp-led-24dc) предназначен для визуального контроля состояния работы промежуточных реле серии РП Slim AVERES. Устанавливается напрямую на разъем реле и показывает наличие питания на катушке.

Назначение и область применения

Модуль светодиодный 24 вольт постоянного тока для промежуточных реле RP используется для индикации включения катушки реле. Он позволяет оператору или инженеру сразу определить, получает ли реле управляющее напряжение - даже если контакт не замыкается из-за механической неисправности. Применяется в системах автоматизации, панелях управления, промышленных контроллерах, где важно отслеживать работу реле в реальном времени.

Технические характеристики

• Напряжение питания: 24 В постоянного тока
• Тип подключения: разъемное (совместим с разъемами РМ-22 и РМ-25)
• Количество контактов: 2 штыревых вывода
• Способ монтажа: непосредственная установка на разъем реле
• Индикатор: светодиод, светится при наличии напряжения на катушке реле
• Совместим с реле серии РП Slim AVERES

Совместимость и монтаж

Модуль светодиодный 24 вольт постоянного тока для промежуточных реле RP устанавливается только на разъемы реле серии РП Slim AVERES, оснащенные стандартными разъемами РМ-22 или РМ-25. Монтаж выполняется путем плотного вставления модуля в гнездо разъема - никаких креплений или инструментов не требуется. Подключение осуществляется через уже установленные на реле провода - модуль не требует внешней проводки. Убедитесь, что разъем реле имеет именно 2-контактную конфигурацию, соответствующую этому модулю.

Преимущества

• Упрощает диагностику: видно, есть ли питание на катушке, даже если контакты не работают
• Не требует дополнительного питания - работает от сигнала самого реле
• Компактная форма не занимает лишнего места на DIN-рейке
• Простая установка: просто вставьте в разъем - нет необходимости в пайке или клеммах
• Совместим с существующими решениями EKF AVERES - легко заменить или дополнить систему

Ограничения применения

• Поддерживает только постоянный ток 24 В - не работает с переменным током или другими напряжениями
• Совместим исключительно с реле РП Slim AVERES и разъемами РМ-22/РМ-25; не подходит для других типов реле
• Не защищен от внешних воздействий - не предназначена для открытых или агрессивных сред
• Не является устройством защиты - служит только для индикации

Примеры использования

• На панели управления станком: индицирует, включено ли реле, запускающее двигатель
• В распределительном щите: показывает, получил ли сигнал управления реле, включающее насос
• В системах аварийной сигнализации: наглядно демонстрирует, сработала ли цепь управления

Практические советы

• Перед установкой проверьте, чтобы разъем на реле был чистым и не имел поврежденных контактов
• Не используйте модуль с реле, работающими на 12 В, 110 В или 220 В - возможен выход из строя светодиода
• Если светодиод не горит, проверьте напряжение на катушке реле мультиметром - возможно, проблема не в модуле, а в управлении
• При сборке панели учитывайте, что модуль выступает над поверхностью реле - обеспечьте достаточное свободное пространство вокруг
• Заменяйте модуль только аналогичным - arтикул rp-led-24dc от EKF гарантирует совместимость
