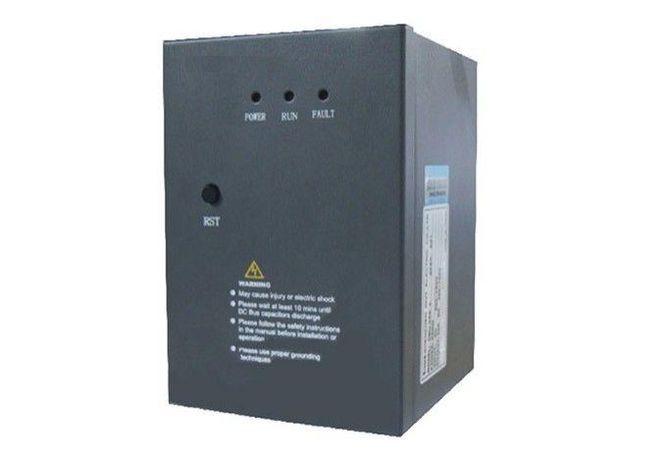

Модуль тормозной 132-160кВт 690В SE SEOP4008 APC

Тормозной модуль 132-160 кВт 690 В от Systeme Electric (арт. seop4008) обеспечивает безопасное рассеивание избыточной энергии при торможении мощных двигателей, защищая частотный преобразователь от перенапряжения.

Назначение и область применения

Тормозной модуль 132-160 кВт 690 В применяется в системах с частотными преобразователями, где происходит регулярное рекуперативное торможение - например, при остановке грузоподъёмных механизмов, конвейеров, лифтов или станков с большими инерционными нагрузками. Когда двигатель работает в режиме генератора, вырабатываемая энергия возвращается в -звено преобразователя. Без тормозного модуля эта энергия вызывает повышение напряжения до опасных уровней, что приводит к аварийному отключению устройства. Модуль seop4008 принимает эту энергию на себя и преобразует её в тепло через внешний тормозной резистор, тем самым предотвращая выход оборудования из строя.

Технические характеристики

• Мощность: 132–160 кВт
• Напряжение сети: 3 фазы, 690 В переменного тока
• Тип компонента: тормозной модуль (для подключения внешнего тормозного резистора)
• Серия: SystemeVar
• Производитель: Systeme Electric (SE)

Устройство не содержит встроенный тормозной резистор - он устанавливается отдельно. Модуль управляет процессом рассеивания энергии, контролируя ток через резистор в зависимости от уровня напряжения в промежуточном звене.

Совместимость и монтаж

Тормозной модуль 132-160 кВт 690 В совместим с частотными преобразователями Systeme Var и другими устройствами, имеющими выводы для подключения внешнего тормозного резистора. Для установки требуются:

• Подключение к шине постоянного тока (+DC и –DC) преобразователя;
• Подключение двух проводов к тормозному резистору (резистор выбирают по мощности и сопротивлению согласно документации преобразователя);
• Обеспечение достаточного воздушного охлаждения вокруг модуля и резистора - не допускать закрытия корпуса или расположения рядом с теплочувствительным оборудованием.

Не подключайте модуль напрямую к сетевой фазе - работают только контакты DC-зваена. Перед первым запуском проверьте полярность соединений.

Безопасность и стандарты

Изделие соответствует требованиям безопасности EN 61800-5-1 и EN 60204-1 для электрооборудования приводов. Устройство предназначено для работы внутри распределительных щитов класса защиты IP20. Эксплуатация вне герметичных корпусов возможна только при условии исключения попадания пыли, влаги и механических воздействий.

Преимущества

• Стабильная работа при длительных циклах торможения даже при максимальной мощности 160 кВт;
• Защита дорогостоящего частотного преобразователя от отказов по перенапряжению;
• Высокая надёжность благодаря использованию компонентов серий SystemeVar;
• Простой монтаж и диагностика - сигналы состояния доступны через контактные группы.

Ограничения применения

• Не для торможения без внешнего резистора - без него модуль не функционирует и может выйти из строя;
• Запрещён монтаж в условиях повышенной влажности, открытых площадках или местах с риском брызг воды/масла;
• Не поддерживается параллельное включение нескольких модулей без одобренной схемы управления;
• Не предназначен для работы при напряжении выше 690 В - превышение вызывает пробой внутренних элементов.

Примеры использования

• Лифты с большой грузоподъёмностью - торможение при спуске полностью нагруженной кабины;
• Цепные конвейеры с тяжёлыми грузами - остановка после разгона на высокой скорости;
• Фрезерные и токарные станки с массивными шпинделями - экстренная остановка по команде;
• Электромобильные зарядные станции с рекуперацией - контроль возвратной энергии.

Практические советы

• Выбирайте тормозной резистор с сопротивлением, указанным в руководстве вашего преобразователя - слишком маленькое сопротивление увеличит ток и перегреет модуль; слишком большое - сделает торможение слабым.
• Проверяйте температуру резистора во время первой рабочей недели - если поверхность горячая (>80C), возможно, выбран неверный тип резистора или недостаточно охлаждения.
• Перед обслуживанием всегда отключайте питание и ждите минимум 10 минут - в промежуточном звене остаётся опасное напряжение.
• При замене старого модуля на новый seop4008 - сверьте маркировку входных клемм: +DC / –DC должны точно совпадать с вашим преобразователем.
