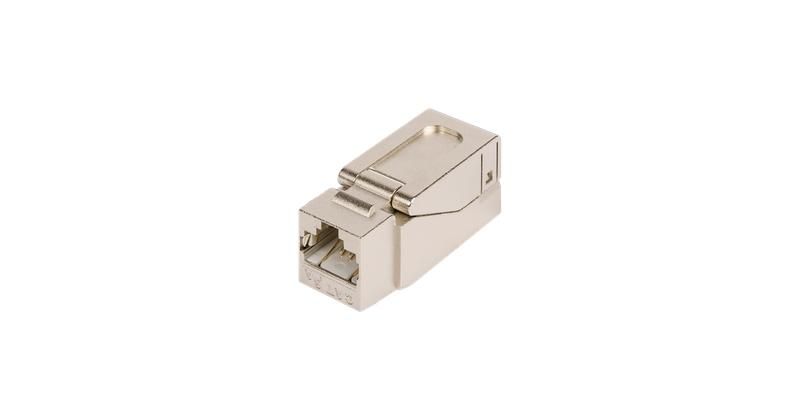

Модуль Keystone Кат.5e, RJ45/8P8C самозажимной экранированный металлик - NMC-KJSD2-NT-MT NIKOMAX ЭКО15891

Модуль-вставка NIKOMAX NMC-KJSD2-NT-MT - это надёжный сетевой интерфейс категории 5E с полным экраном, предназначенный для монтажа в Keystone-корпуса. Он обеспечивает стабильную передачу данных до 100 МГц и подходит для офисных, промышленных и телекоммуникационных систем. Название, бренд и артикул указаны на корпусе - легко идентифицировать при замене или закупке.

Назначение и область применения

Модуль-вставка NIKOMAX NMC-KJSD2-NT-MT используется для создания точек подключения Ethernet в настенных розетках, патч-панелях и распределительных коробках. Подходит для подключения компьютеров, телефонов, IP-камер, терминалов и другого оборудования, работающего по стандарту 10/100BASE-TX. Часто применяется в локальных сетях, где важна помехозащищённость и долговечность соединений.

Технические характеристики

• Категория: Cat.5e (класс D) - поддерживает скорость до 1 Гбит/с при длине кабеля до 100 м
• Частота: до 100 МГц - соответствует требованиям стандарта IEEE 802.3
• Разъём: RJ45 (8P8C) - стандартный интерфейс для витой пары
• Экран: полный - металлический корпус защищает от внешних электромагнитных помех
• Цвет: металлик - эстетичный, устойчивый к царапинам финиш
• Ширина: 17 мм - совместим с большинством Keystone-платформ, включая 0,5U патч-панели
• Заделка: самозажимная - без необходимости в ударном инструменте
• Схема обжима: T568A / T568B - гибкая настройка под существующую инфраструктуру

Совместимость и монтаж

Модуль-вставка NIKOMAX NMC-KJSD2-NT-MT устанавливается в любые Keystone-корпуса, включая настенные розетки, одиночные модули и патч-панели. Его форма и размеры соответствуют стандарту, поэтому он не требует адаптеров. Монтаж выполняется просто: модуль вставляется в отверстие до щелчка. Для обжима кабеля достаточно зачистить провода и вставить их в контакты - механизм самостоятельно зажимает жилы. Каждый контакт имеет нож, который прорезает изоляцию и создаёт герметичный контакт с медью. Это исключает необходимость в дорогостоящем обжимном инструменте.

Особенности конструкции

Корпус модуля изготовлен из цинк-алюминиевого сплава - прочный, немагнитный, хорошо рассеивающий тепло. Полный экран замыкается через откидную крышку и подпружиненную клипсу внутри корпуса. Когда вы вставляете кабель, его фольгированный экран автоматически зажимается между этими элементами, обеспечивая непрерывный электрический контакт. Такая система не ослабевает со временем, даже после многократных переподключений. Внутренние контакты покрыты никелем и золотом - снижают окисление и повышают срок службы.

Безопасность и стандарты

Модуль соответствует требованиям ISO/IEC 11801 и TIA/EIA-568-B.2 для категории 5E. Применяемые материалы не поддерживают горение и соответствуют RoHS. Экран защищает сигнал от внешних помех, что особенно важно в помещениях с большим количеством силового оборудования - например, в серверных, цехах или рядом с частотными преобразователями.

Преимущества

• Не нужен ударный инструмент - экономия времени и затрат на оснастку
• Стабильный экран - минимизирует потери сигнала и наводки
• Высокая надёжность контактов - благодаря равномерному врезанию ножей
• Универсальная совместимость - работает с любой Keystone-системой NIKOMAX
• Долгий срок службы - металл не деформируется, контакты не окисляются

Ограничения применения

Модуль не предназначен для работы с кабелями выше категории 5E - использование с Cat.6 или Cat.6A снизит эффективность экрана и не гарантирует заявленную частоту. Также не рекомендуется применять в условиях постоянного воздействия воды, агрессивных химикатов или температур ниже –10C и выше +60C. Не используйте для PoE+ (до 30 Вт) при максимальной нагрузке более 100 метров - возможен нагрев и потеря мощности.

Примеры использования

• Подключение рабочего места в офисе к корпоративной сети
• Интеграция IP-камер в видеонаблюдение на производстве
• Обустройство патч-панели в шкафу управления
• Монтаж точек доступа Wi-Fi в стенах помещений
• Создание автономных сетей в медицинских и лабораторных учреждениях

Практические советы

• Перед монтажом проверьте цветовую схему обжима (T568A или T568B) - она должна быть одинаковой на обоих концах кабеля
• Не перегибайте кабель ближе чем на 4 см от модуля - это нарушает экранирование
• При использовании в патч-панелях с высотой 0,5U убедитесь, что модуль не выступает за рамку - он идеально вписывается, но требует точной сборки
• Для тестирования качества связи используйте кабельный анализатор - он покажет уровень переходных помех и затухание
• При замене старых модулей - можно менять поштучно, не меняя всю панель; все модули серии NT взаимозаменяемы
