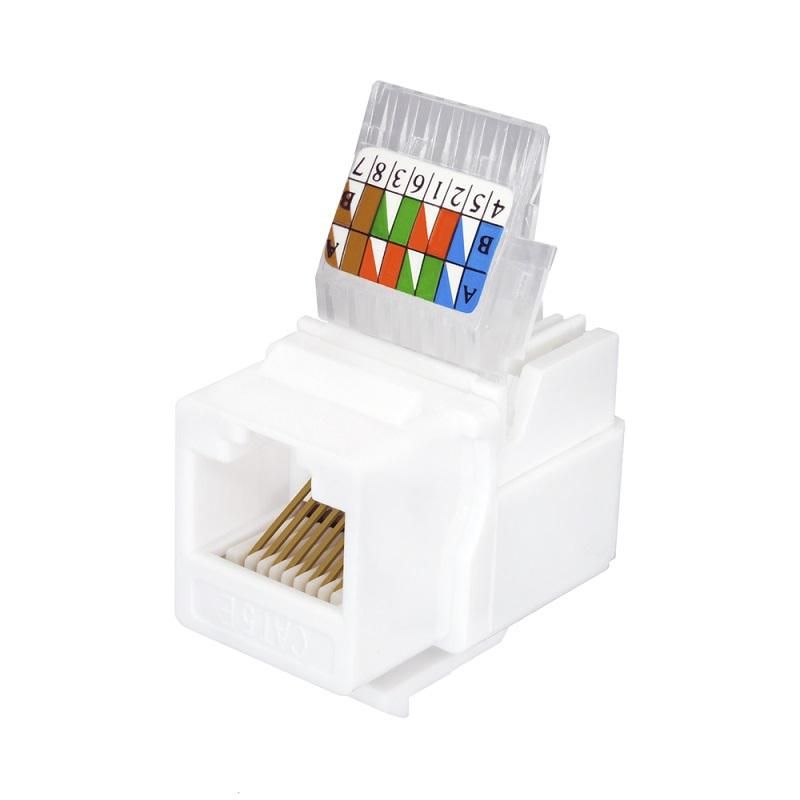

Модуль розеточный Keystone Jack 8P8C (RJ-45) UTP Cat5e заделка без инструмента белый (DIY упак.) - 10-0312-1 Net.on

Модуль розеточный Keystone Jack 8P8C RJ-45 UTP Cat5e заделка без инструмента белый от бренда Suprlan (артикул 10-0312-1) предназначен для удобного и быстрого подключения сетевых кабелей в настенных розетках и модульных вставках типа Mosaic. Он обеспечивает надёжный контакт для передачи данных по Ethernet-сетям до 1 Гбит/с.

Назначение и область применения

Этот модуль используется для создания точек доступа в локальных компьютерных сетях. Его устанавливают в стеновые розетки, панели для офисных рабочих мест, телекоммуникационные шкафы с модульными вставками Mosaic. Подходит для подключения ПК, IP-камер, телефонов VoIP, принтеров и другого сетевого оборудования. Модуль не предназначен для монтажа в коммутационные панели - он работает только как оконечный элемент в розетках или декоративных вставках.

Технические характеристики

• Тип разъёма: 8P8C (RJ-45)
• Категория: Cat5e - поддерживает скорость до 1 Гбит/с на расстоянии до 100 метров
• Тип кабеля: UTP (неэкранированный)
• Подключение проводов: IDC-контакты, совместимые с одножильным проводом 22–26 AWG
• Разводка: T568A и T568B - можно выбрать по необходимости
• Цвет: белый
• Метод монтажа: без инструмента - провода фиксируются нажатием

Совместимость и монтаж

Модуль совместим со всеми стандартными Keystone-корпусами и вставками, имеющими гнездо 8P8C. Для установки достаточно вставить модуль в паз до щелчка. Подключение кабеля выполняется просто: зачищается внешняя изоляция, жилы располагаются по цветовой схеме T568A/B, затем вставляются в контакты и зажимаются нажатием - специальный инструмент не требуется. Убедитесь, что диаметр жил соответствует заявленному диапазону 22–26 AWG - более толстые или многожильные провода не будут надёжно закреплены.

Преимущества

• Ускоренный монтаж - нет нужды в обжимном инструменте
• Чёткая разметка контактов для правильной раскладки проводов
• Стандартная форма - совместим с большинством существующих решений
• Высокая надёжность контактов благодаря качественным IDC-зажимам
• Белый цвет - хорошо сочетается с интерьерами и не выделяется

Ограничения применения

• Не подходит для экранированных кабелей STP/FTP - модуль не имеет экрана и не обеспечивает защиту от помех
• Не рекомендован для многожильных проводов - возможна плохая фиксация и повышенное переходное сопротивление
• Запрещено использовать в условиях высокой влажности, перепадов температур или открытых площадках - модуль не имеет защиты от воды и пыли
• Не предназначен для установки в активные коммутационные панели - только в пассивные розеточные модули

Примеры использования

• Подключение компьютера к сети в офисе через настенную розетку
• Интеграция IP-камеры в систему видеонаблюдения
• Обеспечение сетевого доступа для VoIP-телефона в комнате сотрудника
• Создание точки доступа для смарт-устройств в домашней сети

Практические советы

• Перед монтажом проверьте соответствие цветовой схемы (T568A или T568B) на обоих концах кабеля - соблюдайте единый стандарт во всей цепи
• Не перегибайте жилы при введении в контакты - это снижает качество связи
• Если после сборки возникают потери сигнала, проверьте целостность всех 8 жил и плотность их фиксации в IDC-контактах
• Для долговечности используйте этот модуль только там, где есть механическая защита - например, внутри розетки, а не на открытом воздухе
• Артикул 10-0312-1 от Suprlan - оптимальный выбор для проектов, где важна скорость монтажа и минимизация инструментов
