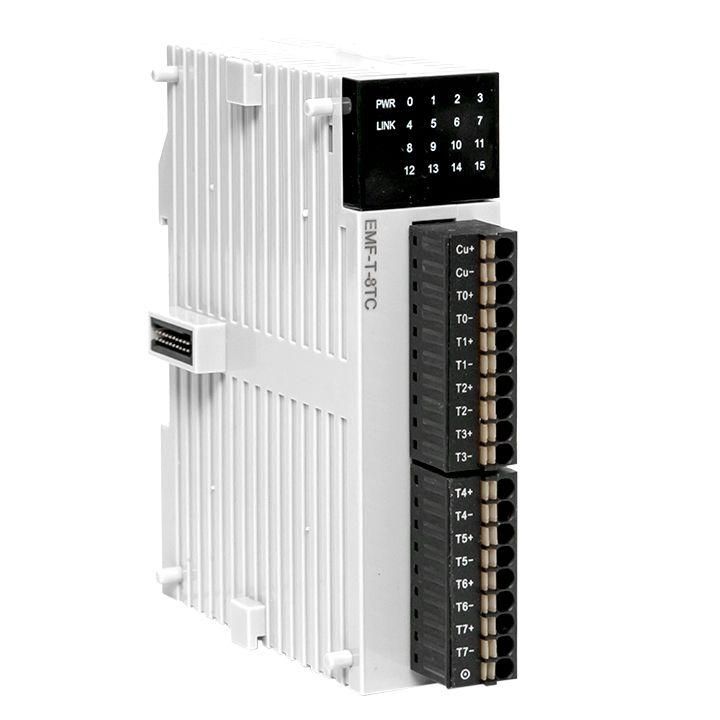

Модуль ввода термопар EMF 8 PRO-Logic (без поверки) PROxima EKF EMF-T-8TC

Модуль ввода термопар EMF 8 PRO-Logic PROxima EKF (артикул emf-t-8tc) предназначен для точного измерения температуры через восемь каналов термопар и передачи данных в системы автоматизации. Продукт серии PROxima от EKF сочетает надёжный монтаж, гибкую настройку и совместимость с промышленными контроллерами.

Назначение и область применения

Модуль ввода термопар EMF 8 PRO-Logic PROxima EKF используется для сбора сигнала с термопар типа K, J, T, R, S, N, B, E и других, соответствующих международным стандартам. Он преобразует тепловые напряжения в цифровой формат, который передаётся в ПЛК, SCADA или другие управляющие системы. Подходит для контроля температуры в технологических процессах: печи, теплообменники, автоклавы, конвейеры, системы нагрева и охлаждения.

Технические характеристики

• Количество аналоговых входов: 8 каналов для термопар
• Тип подключения: пружинные зажимы - быстрое и надёжное соединение без инструментов
• Поддерживаемые типы термопар: K, J, T, R, S, N, B, E (конфигурируемые)
• Конфигурируемый входной сигнал: да - каждый канал можно настроить под нужный тип термопары
• Аналоговые выходы: отсутствуют - модуль работает только на ввод
• Тип изделия: модуль ввода, рассчитанный на установку в шкаф управления

Совместимость и монтаж

Модуль ввода термопар EMF 8 PRO-Logic PROxima EKF совместим с системами автоматизации, поддерживающими протоколы, используемые в семействе PROxima от EKF. Устанавливается на DIN-рейку шириной 35 мм. Для подключения термопар используются пружинные зажимы - достаточно зачистить провода до 0,2–2,5 мм2 и вставить их в клеммы. Направление проводов не имеет значения благодаря двухстороннему контакту. Кабель экранированного типа рекомендован для снижения помех. Максимальная длина кабеля от термопары до модуля - до 100 метров при использовании качественного экрана.

Безопасность и стандарты

Модуль проектировался с учётом требований EN 61131-2 для промышленных автоматизированных систем. Электрическая изоляция между входами и шасси обеспечивает безопасную работу в условиях высоких уровней электромагнитных помех. Соответствует нормам EMC для промышленной среды. Не содержит опасных материалов согласно RoHS.

Преимущества

• Гибкость: каждый из 8 каналов можно настроить под любой тип термопары - не требуется замена модуля при смене датчиков
• Быстрая установка: пружинные зажимы исключают необходимость в отвертках и минимизируют время монтажа
• Стабильность: компенсация холодного спая реализована внутри модуля - точность измерений сохраняется даже при колебаниях температуры окружающей среды
• Интеграция: полностью совместим с платформой PROxima - легко масштабируется в рамках существующей системы

Ограничения применения

• Не поддерживает терморезисторы (RTD) - только термопары
• Не имеет аналоговых выходов - не может управлять исполнительными устройствами напрямую
• Работает только в составе системы PROxima - несовместим с другими сериями контроллеров без адаптеров
• Требует внешнего питания - не является пассивным устройством
• Не предназначен для работы во взрывоопасных зонах - отсутствует взрывозащита

Примеры использования

• Контроль температуры в печах обжига керамики
• Автоматизация циклов нагрева в химических реакторах
• Мониторинг температурных режимов на пищевых конвейерах
• Системы охлаждения в производстве пластиков
• Цифровизация тепловых пунктов в ЖКХ

Практические советы

• Перед первым запуском обязательно настройте тип каждой термопары через ПО конфигуратора PROxima - неверный тип вызывает значительные погрешности
• Избегайте прокладки кабелей термопар рядом с силовыми линиями - это снижает уровень помех
• Проверьте целостность термопар перед подключением - обрыв или плохой контакт приведут к ошибкам считывания
• Для длинных линий (>50 м) используйте экранированные кабели с заземлённым экраном на стороне модуля
• Не перегружайте клеммы - максимальное сечение жилы - 2,5 мм2; более толстые провода могут повредить механизм зажима
