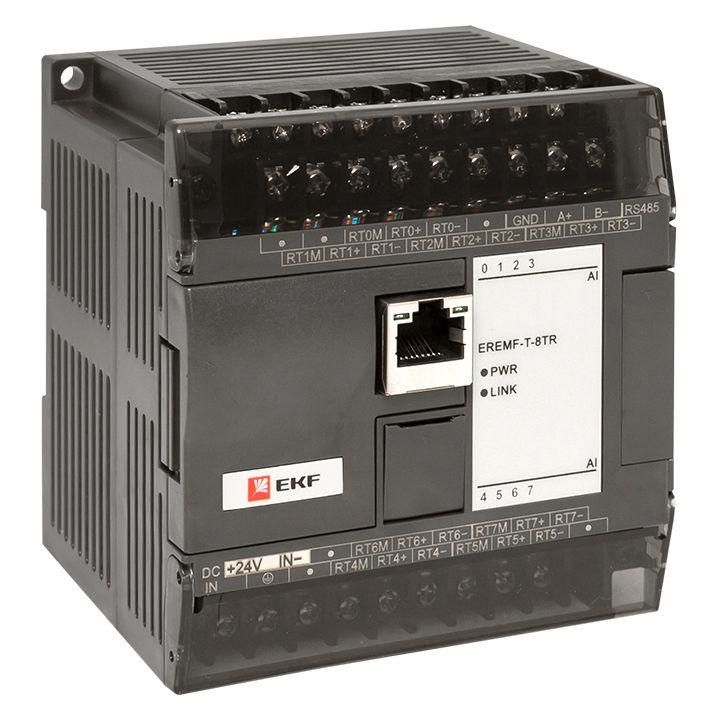

Модуль ввода термосопротивлений EREMF 8 PRO-Logic (без поверки) EKF EREMF-T-8TR

Модуль ввода термосопротивлений EREMF 8 PRO-Logic от EKF предназначен для точного измерения температуры через восемь каналов с термосопротивлениями и передачи данных в системы автоматизации. Артикул eremf-t-8tr — решение для промышленных задач, где важна надёжная связь между датчиками и контроллерами.

Назначение и область применения

Модуль ввода термосопротивлений EREMF 8 PRO-Logic собирает данные с термосопротивлений (например, Pt100, Pt1000) и преобразует их в цифровой сигнал для передачи в систему управления. Он работает как удалённый модуль расширения для ПЛК PRO-Logic, панелей PRO-Screen, SCADA-систем и других устройств, поддерживающих Modbus TCP/RTU/ASCII через Ethernet или RS-485. Подходит для контроля температуры на станках, в тепловых щитах, на конвейерах, в системах вентиляции и нагрева.

Технические характеристики

• Количество аналоговых входов: 8
• Поддерживает термометры сопротивления (Pt100, Pt1000 и другие)
• Входы конфигурируемые — можно задать тип сигнала для каждого канала
• Тип подключения: винтовые зажимы (для проводов до 2,5 мм²)
• Интерфейс связи: Ethernet + RS-485
• Протоколы: Modbus TCP, Modbus RTU, Modbus ASCII

Совместимость и монтаж

Модуль ввода термосопротивлений EREMF 8 PRO-Logic совместим с контроллерами и панелями серии PRO-Logic. Для подключения используется винтовое соединение — удобно для фиксации одножильных и многожильных проводов. Каждый из 8 входов подключается отдельно: два провода на каждый термосопротивление. Монтаж возможен на DIN-рейку 35 мм. Устройство требует внешнего питания 24 В постоянного тока (не входит в комплект).

Безопасность и стандарты

Произведено в соответствии с требованиями безопасности для промышленного оборудования. Соответствует нормам EMC и защищает от перегрузок и помех. Сертифицировано для использования в условиях промышленной среды, но не имеет защиты IP — устанавливать необходимо внутри шкафа.

Преимущества

• Гибкая настройка: каждый из 8 входов можно выбрать под нужный тип термосопротивления (Pt100/Pt1000) или другой аналоговый сигнал
• Универсальная коммуникация: поддерживает три варианта Modbus — легко интегрируется в существующие системы
• Стабильность: винтовые клеммы обеспечивают долговечное соединение даже при вибрациях
• Экономия места: заменяет восемь отдельных датчиков с аналоговыми выходами

Ограничения применения

• Не предназначен для установки вне электрошкафа — отсутствует защита от пыли и влаги
• Требуется внешнее питание 24 В DC; автономная работа невозможна
• Не поддерживает термопары — только термосопротивления
• Максимальная длина кабеля от датчика до модуля — рекомендуется не более 100 метров для сохранения точности

Примеры использования

• Контроль температуры в печи на заводе — подключение трёх Pt1000 к трём входам, остальные — резерв
• Автоматизация климатической системы: сбор данных с датчиков в HVAC-шите и отправка в SCADA
• Резервирование в ПЛК: замена старого модуля ввода на eremf-t-8tr при модернизации линии
• Мониторинг температуры подшипников на конвейере — один модуль обслуживает четыре точки

Практические советы

• Перед подключением проверьте тип термосопротивления (Pt100 или Pt1000) — в настройках модуля нужно выставить правильный режим
• Используйте экранированные кабели для длинных линий — снижает влияние электромагнитных помех
• При монтаже затягивайте винты равномерно, чтобы не повредить контакты
• Для диагностики используйте программное обеспечение EKF ProSoft — позволяет видеть реальное значение с каждого входа в режиме онлайн
• Если требуется больше 8 каналов — допускается параллельное использование нескольких модулей EREMF 8 PRO-Logic в одной сети
