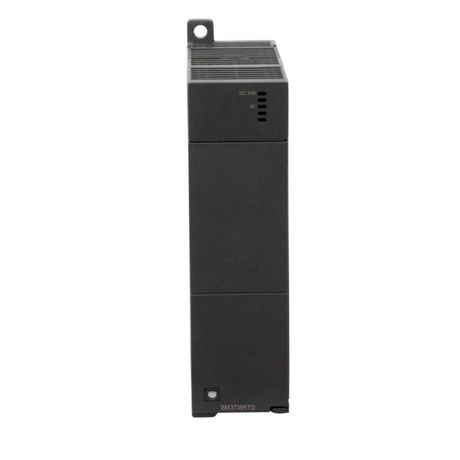

Аналоговый модуль расширения 8 температурных входов RTD SM3TI4RTD | SM3TI8RTD SE APC

Аналоговый модуль расширения 8 температурных входов RTD SM3TI4RTD от Systeme Electric - компактный устройство для точного измерения температуры с помощью термометров сопротивления (RTD) в системах автоматизации на базе ПЛК Series OEM ПЛК Систэм Электрик. Модуль SM3TI4RTD подключается напрямую к шине системы и обеспечивает высокую точность за счёт 16-битного разрешения.

Назначение и область применения

Модуль SM3TI4RTD предназначен для сбора сигналов с восьми резистивных температурных датчиков (RTD) и передачи их в контроллер ПЛК. Подходит для задач, где требуется стабильная и точная регистрация температуры: контроль технологических процессов, управление нагревательными элементами, мониторинг оборудования в пищевой, фармацевтической и химической промышленности. Устройство устанавливается в распределительные щиты рядом с основным ПЛК серии S250.

Технические характеристики

• Количество входов: 8 каналов для термометров сопротивления (RTD)
• Разрешение преобразования: 16 бит - обеспечивает детализированную передачу значений температуры
• Тип подключения: пружинные зажимы - быстрый и надёжный монтаж проводов без инструментов
• Поддержка схем подключения: 2-, 3- и 4-проводные - позволяет использовать различные типы RTD-датчиков, включая Pt100 и Pt1000
• Интегрированный кабель: встроенное соединение с шиной системы - исключает необходимость внешних кабелей и снижает риск ошибок подключения
• Совместим с сериями: SystemePLC S250 и OEM ПЛК Систэм Электрик

Совместимость и монтаж

Модуль SM3TI4RTD совместим только с платформой SystemePLC S250. Он устанавливается на DIN-рейку рядом с основным блоком ПЛК и фиксируется механически. Кабель подключения к шине уже встроен - достаточно вставить модуль в слот до щелчка. Для подключения датчиков используйте пружинные зажимы: зачищенные провода вставляются в клеммы и фиксируются нажатием рычага. Направление проводов не имеет значения - зажимы работают с любым направлением ввода. Не требует внешнего питания - питание получает через шину от ПЛК.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленной автоматизации. Сертифицировано по нормам IEC 61131-2 для ПЛК-оборудования. Работает в условиях, допустимых для класса защиты IP20 - не предназначено для установки во влажных или запылённых средах без корпуса.

Преимущества

• Высокая точность благодаря 16-битному АЦП - минимизирует погрешность измерений даже при малых изменениях температуры
• Гибкость подключения: поддержка 2-/3-/4-проводных схем - можно использовать существующие датчики без замены
• Упрощённый монтаж: встроенный кабель и пружинные зажимы - экономят время при установке и обслуживании
• Экономия места: компактный форм-фактор - занимает мало места в щите

Ограничения применения

• Не работает с термопарами - только с RTD-датчиками (Pt100, Pt1000 и т.п.)
• Требует наличия совместимого ПЛК S250 - несовместим с другими семействами ПЛК
• Защита IP20 - нельзя устанавливать вне закрытых щитов в условиях повышенной влажности, пыли или брызг
• Не поддерживает диагностику по цепям - не предоставляет информацию о обрыве или коротком замыкании в каждом канале

Примеры использования

• Контроль температуры в теплообменниках на заводе по переработке пластиков
• Автоматическое регулирование температуры печей в цехе термообработки металла
• Мониторинг температуры подшипников насосов в системе охлаждения
• Фиксация температуры в камерах хранения медикаментов в фармацевтическом производстве

Практические советы

• Перед подключением проверьте тип датчика (Pt100/Pt1000) - в программном обеспечении ПЛК необходимо выставить правильный тип RTD
• При использовании 3- или 4-проводной схемы - соблюдайте одинаковую длину и сечение всех жил, чтобы избежать погрешности
• Не перегружайте клеммы: максимальный диаметр жилы - 2,5 мм2; более толстые провода не войдут
• При длительной работе в условиях колебаний температуры окружающей среды - рекомендуется установить модуль в щит с принудительной вентиляцией
• Запомните: SM3TI4RTD - это расширение, а не самостоятельное устройство. Без ПЛК он не функционирует.
