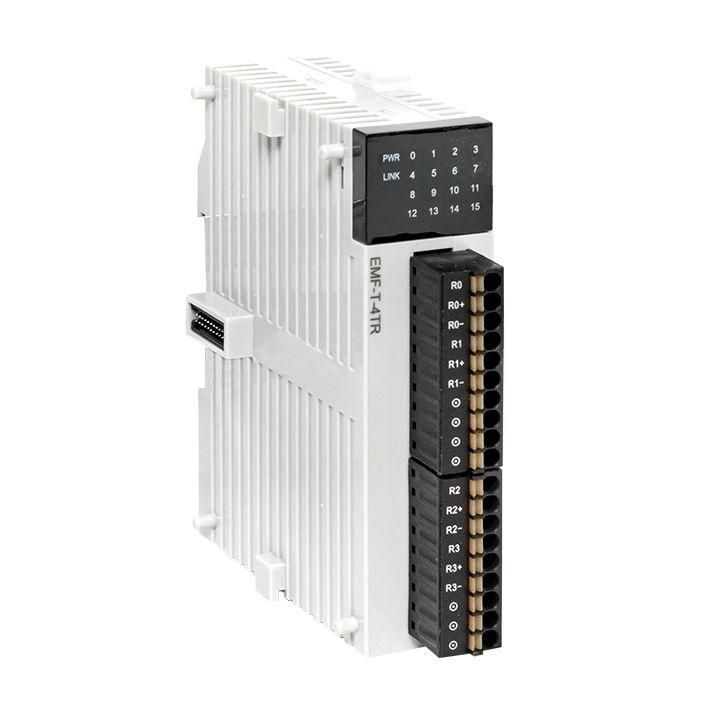

Модуль ввода термосопротивлений EMF 4 PRO-Logic (без поверки) PROxima EKF EMF-T-4TR

Модуль ввода термосопротивлений EMF 4 PRO-Logic PROxima от EKF предназначен для точного измерения температуры через четыре канала с термосопротивлениями и передачи сигнала в систему автоматизации на базе ПЛК. Этот модуль используется в промышленных системах, где важна стабильность и точность показаний, например - в системах отопления, вентиляции, нагревательных установках и технологическом оборудовании.

Назначение и область применения

EMF 4 PRO-Logic PROxima - это специализированный модуль для сбора данных с термосопротивлений (RTD), таких как Pt100 или Pt500. Он преобразует изменение сопротивления датчика в стандартизированный аналоговый сигнал, который принимает контроллер (ПЛК). Подходит для систем, требующих высокой точности измерения температуры: котельные, тепловые пункты, сушильные камеры, конвейеры с терморегуляцией, системы контроля температуры в пищевой и химической промышленности.

Технические характеристики

• Количество каналов: 4 - каждый независимо настраивается на тип термосопротивления;
• Поддерживаемые датчики: Pt100, Pt500 (по конфигурации);
• Тип подключения: пружинный зажим - позволяет подключить провода без инструментов;
• Конфигурируемые входы: да - можно выбрать тип сопротивления и диапазон измерения через ПО ПЛК;
• Тип устройства: модуль ввода для систем PRO-Logic;
• Совместим с платформой PROxima - работает в составе распределённых I/O-систем EKF.

Совместимость и монтаж

Модуль EMF 4 PRO-Logic PROmina совместим с контроллерами серии PRO-Logic и монтируется на DIN-рейку 35 мм. Для работы требуется подключение к шине питания 24 В постоянного тока и связь с основным ПЛК по протоколу, поддерживаемому системой PROxima. Каждый из четырёх входов подключается отдельными проводами к термосопротивлению - рекомендуется использовать трёхпроводную схему для компенсации сопротивления линий. Присоединение осуществляется через пружинные зажимы: зачистите провод на 8–10 мм, вставьте и закрепите кнопкой. Никаких винтов или инструментов не требуется.

Преимущества

• Высокая точность измерения благодаря цифровой калибровке внутри модуля;
• Гибкая настройка каждого канала - один модуль может работать с разными типами датчиков одновременно;
• Быстрый монтаж и обслуживание - пружинные зажимы исключают необходимость в периодической затяжке контактов;
• Интеграция в экосистему PROxima - легко масштабируется до десятков модулей в одной системе;
• Стандартная форма и крепление - совпадает с другими модулями EKF, что упрощает замену и ремонт.

Ограничения применения

• Не предназначен для работы с термопарами - только с термосопротивлениями типа Pt100/Pt500;
• Работает только в паре с контроллерами PRO-Logic; несовместим с ПЛК других производителей без промежуточного интерфейса;
• Не имеет защиты от перенапряжений или помех - необходимо обеспечивать правильную экранировку и заземление линий связи;
• Рабочая температура окружающей среды ограничена - не используйте вне диапазона, указанного в документации (обычно –25…+60 C).

Примеры использования

• Автоматическая система регулирования температуры в теплообменниках центрального отопления;
• Контроль температуры спиральных печей в металлургии;
• Фасовочные линии, где важно сохранять заданную температуру продукта;
• Системы холодильного оборудования с несколькими зонами контроля;
• Агрегаты для термообработки пластиков - там, где требуется стабильность +-0,5 C.

Практические советы

• Перед подключением проверьте тип термосопротивления - Pt100 и Pt500 имеют разные характеристики, и неверная настройка даст ошибку в показаниях;
• Используйте трёхпроводную схему подключения для длинных линий - это снижает погрешность из-за сопротивления кабеля;
• Экранированный кабель с заземлённой оплёткой обязателен при работе рядом с частотниками или сварочным оборудованием;
• При первом запуске - проверьте значения в ПО ПЛК: если показания скачут, возможно, нарушен контакт или выбран неверный тип датчика;
• Запасной модуль EMF 4 PRO-Logic PROxima можно держать на складе - он полностью взаимозаменяем с такими же устройствами в рамках серии PROxima.
