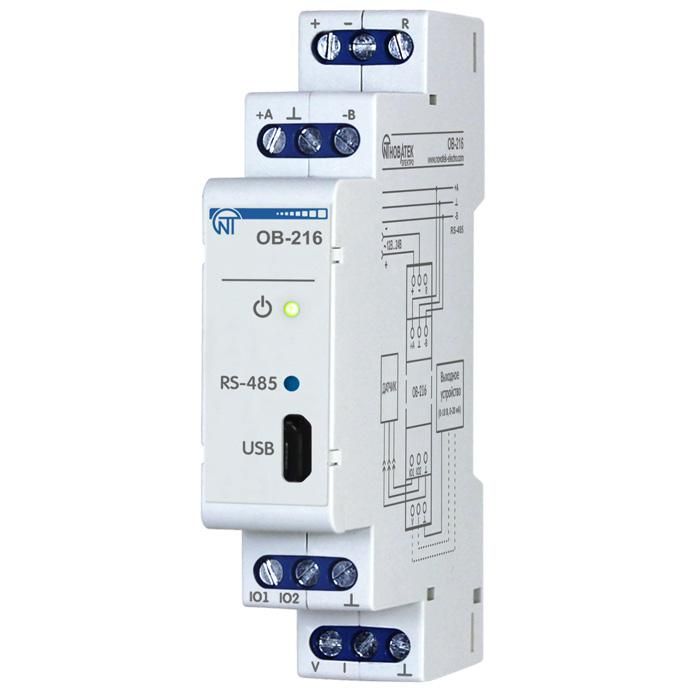

Модуль ввода-вывода ОВ-216 одноканальный 4 режима работы 5 типов датчиков(выходной сигнал 0-10В 4-20мА) TTL-Modbus НовАтек-Электро 3425604216

Модуль ввода-вывода одноканальный 4 режима работы 5 типов датчиков (выходной сигнал 0-10В 4-20мА) TTL-Modbus от НовАтек-Электро (артикул 3425604216) предназначен для сбора сигнала с различных датчиков и передачи его в систему управления по протоколу Modbus. Подходит для автоматизации промышленного оборудования, где требуется точный аналоговый контроль.

Назначение и область применения

Модуль ввода-вывода одноканальный 4 режима работы 5 типов датчиков (выходной сигнал 0-10В 4-20мА) TTL-Modbus преобразует аналоговые сигналы от датчиков в цифровой формат для передачи через интерфейс TTL-Modbus. Он работает с пятью типами датчиков: термопара, терморезистор, токовый цикл 4–20 мА, напряжение 0–10 В и универсальный вход. Применяется в системах автоматизации: управление температурой, давлением, уровнем жидкости, потоком и другими физическими величинами на станках, конвейерах, насосных станциях и тепловых пунктах.

Технические характеристики

• Количество каналов: один
• Выходной сигнал: TTL-Modbus (RS-485, протокол Modbus RTU)
• Поддерживаемые типы датчиков: термопара (K, J, T, E, R, S, B, N), терморезистор (Pt100, Pt1000), токовый цикл 4–20 мА, напряжение 0–10 В, универсальный аналоговый вход
• Рабочий диапазон выходного сигнала: 0–10 В или 4–20 мА (настраивается)
• Питание: 9–30 В постоянного тока
• Точность измерения: +-0.1% от диапазона
• Частота опроса: до 10 Гц
• Интерфейс связи: TTL-Modbus (UART, уровень 3.3 В)
• Габариты: компактная плата, без корпуса (для установки в шкаф или на DIN-рейку с внешним кожухом)

Совместимость и монтаж

Модуль ввода-вывода одноканальный 4 режима работы 5 типов датчиков (выходной сигнал 0-10В 4-20мА) TTL-Modbus совместим с любыми контроллерами, поддерживающими Modbus RTU по последовательному интерфейсу RS-485. Для подключения используется клеммник с зажимами для проводов сечением до 1.5 мм2. Монтаж выполняется на DIN-рейку 35 мм с использованием внешнего пластикового или металлического корпуса IP54 и выше. Кабель связи - двужильный экранированный, с заземлённым экраном. Убедитесь, что питание модуля соответствует требуемому диапазону 9–30 В DC - переполюсовка или превышение напряжения повредят устройство.

Безопасность и стандарты

Устройство не имеет сертификатов взрывозащиты, не предназначено для работы во взрывоопасных средах. Соответствует требованиям EMC по EN 61326-1 для промышленной среды. Защита от перегрузки по питанию и импульсным помехам реализована внутренне. Электромагнитная совместимость обеспечена при правильном экранировании кабеля связи и заземлении системы.

Преимущества

• Один модуль заменяет несколько специализированных устройств - поддерживает пять типов датчиков без необходимости менять оборудование
• Настройка режимов работы осуществляется программно через Modbus, не требует перемычек или DIP-переключателей
• Высокая точность измерений (+-0.1%) снижает погрешность в системах регулирования
• Широкий диапазон питания (9–30 В DC) позволяет использовать с различными источниками - от батарей до промышленных блоков питания
• TTL-интерфейс упрощает подключение к микроконтроллерам и PLC с UART-портом

Ограничения применения

• Не поддерживает цифровые датчики (например, I2C, SPI, OneWire)
• Не имеет встроенной защиты от перенапряжения на входе - рекомендуется применять гасящие цепочки или TVS-диоды при работе в условиях высоких помех
• Не рассчитан на работу при температуре ниже –20 C и выше +70 C - возможны сбои в показаниях
• Отсутствие встроенного корпуса - требует обязательной установки в защищённую оболочку
• Не подходит для измерения переменного тока или напряжения - только постоянные значения

Примеры использования

• Контроль температуры печи с помощью термопары K - сигнал передаётся в ПЛК по Modbus
• Измерение уровня воды в резервуаре с датчиком давления 4–20 мА
• Автоматизация системы вентиляции: модуль считывает данные с терморезистора Pt100 и передаёт в систему управления
• Сбор данных с расходомера с аналоговым выходом 0–10 В в системе учёта энергоресурсов

Практические советы

• Перед первым запуском настройте режим работы через Modbus-софт (например, QModMaster или собственный ПО) - выберите тип датчика и диапазон выходного сигнала
• При использовании датчиков 4–20 мА проверьте наличие нагрузочного сопротивления 250 Ом на стороне приемника - иначе сигнал будет некорректным
• Длина кабеля Modbus не должна превышать 1200 метров; при больших расстояниях используйте репитеры
• Заземляйте экран кабеля только с одной стороны - обычно на стороне контроллера, чтобы избежать контуров заземления
• При подключении термопар используйте медные провода с одинаковой температурой соединения - иначе возникнет дополнительная ЭДС
• Артикул 3425604216 - единственный вариант в линейке НовАтек-Электро с таким набором функций; другие модели имеют другую конфигурацию каналов или интерфейсы
