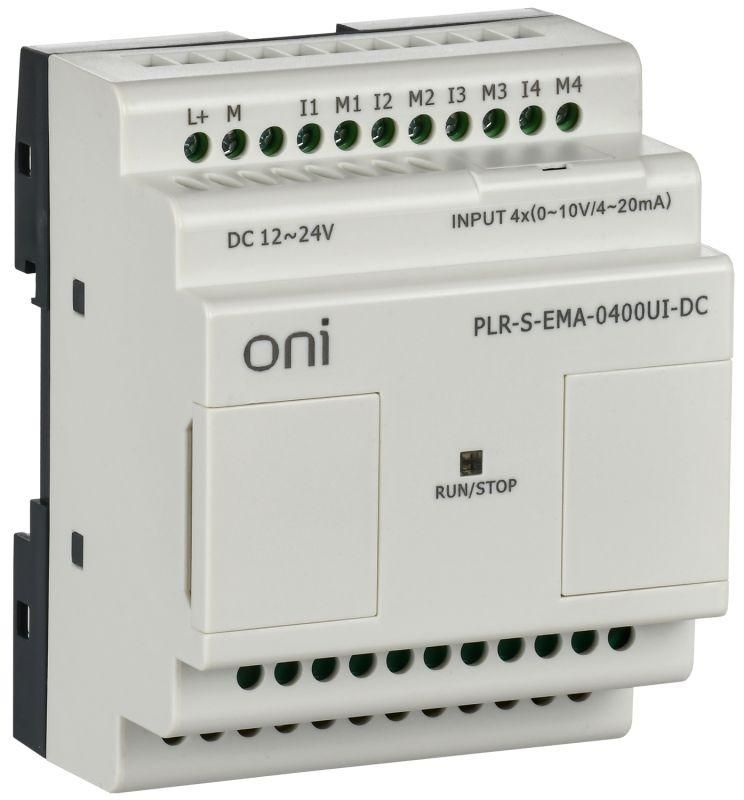

Логическое реле PLR-S ONI. Модуль расширения 4 каналами аналового входа (0-10В/0..20мА). Напряжение питания 12-24 В DC - PLR-S-EMA-0400UI-DC IEK

Логическое реле PLR-S. 4AI U/I ONI - модуль расширения для систем автоматизации, который преобразует четыре аналоговых сигнала (0–10 В или 0–20 мА) в логические состояния. Устройство работает от напряжения 12–24 В постоянного тока и устанавливается на DIN-рейку. Подходит для интеграции с контроллерами PLR-S, где требуется обработка сигналов от датчиков уровня, давления или температуры.

Назначение и область применения

Модуль PLR-S. 4AI U/I ONI предназначен для подключения аналоговых датчиков к логическим реле серии PLR-S. Он переводит непрерывный аналоговый сигнал (например, от датчика давления или расходомера) в дискретные логические уровни - «включено» или «выключено». Это позволяет использовать простые аналоговые устройства в системах управления, которые работают на булевой логике.

Подходит для задач: контроля уровня жидкости в резервуарах, регулирования давления в трубопроводах, фиксации положения исполнительных механизмов по сигналу от потенциометра. Часто применяется в пищевой, химической промышленности, на конвейерах и в системах водоснабжения.

Технические характеристики

• Количество аналоговых входов: 4 канала
• Диапазон входных сигналов: 0–10 В или 0–20 мА (можно выбрать на каждый канал отдельно)
• Напряжение питания: 12–24 В постоянного тока
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Тип монтажа: на DIN-рейку (не на стену - указанная в характеристиках опция неверна, устройство предназначено исключительно для установки на рейку)
• Цифровые входы/выходы: отсутствуют - модуль работает только как входной интерфейс

Совместимость и монтаж

PLR-S. 4AI U/I ONI совместим только с базовыми модулями логических реле серии PLR-S от ONI. Не подключается напрямую к PLC или другим контроллерам без промежуточного интерфейса.

Установка выполняется на стандартную DIN-рейку шириной 35 мм. Кабели подводятся через верхние зажимы. Для каждого из четырёх каналов есть переключатель выбора типа сигнала: 0–10 В или 0–20 мА. Переключатель необходимо выставить до подачи питания. Соединение с основным модулем осуществляется через шлейфовый разъём - никаких дополнительных проводов не требует.

Безопасность и стандарты

Изделие соответствует требованиям безопасности EN 61131-2 для промышленных контроллеров. Защита IP20 допускает использование только внутри закрытых щитов, не подвергающихся воздействию воды, пыли или механическим повреждениям. Не рекомендуется применение во взрывоопасных средах.

Преимущества

• Не требует внешнего источника питания - питание берётся от базового модуля PLR-S
• Гибкая настройка: каждый из 4 каналов можно настроить на напряжение или ток независимо
• Простая интеграция: подключение к основному устройству происходит одним шлейфовым соединением
• Экономия места: компактный модуль занимает всего один слот на DIN-рейке

Ограничения применения

• Не имеет цифровых выходов - не управляет нагрузками напрямую, только передаёт состояние в логическую цепь
• Работает только с сериями PLR-S от ONI; несовместим с другими брендами
• IP20 не обеспечивает защиту от влаги - запрещена установка в сырых помещениях, на улице или в открытых щитках
• Нет возможности калибровки порогов срабатывания - предельные значения задаются жестко в прошивке (обычно 10% и 90% от диапазона)

Примеры использования

• Датчик уровня воды в бассейне (0–10 В) → сигнал передаётся на PLR-S. 4AI U/I ONI → при достижении высокого уровня включается насос-слив
• Потенциометр на ручном пульте управления (0–20 мА) → используется как аналоговый задатчик скорости для двигателя, управляемого через логику PLR-S
• Датчик давления в гидросистеме → при снижении ниже 2,5 В (эквивалент 25%) активируется аварийная сигнализация

Практические советы

• Перед первым запуском проверьте переключатели типов сигналов на каждом канале - неверная настройка вызывает некорректную работу
• Используйте экранированные кабели для аналоговых сигналов, особенно при длинных трассах (>5 м), чтобы избежать помех
• Не подключайте к этому модулю датчики с выходом выше 20 мА или 10 В - возможен выход из строя входных цепей
• Если вам нужны цифровые выходы - выбирайте другие модели PLR-S, например, с функциями реле
• Запомните артикул plr-s-ema-0400ui-dc - он точно указывает на этот модуль среди других расширений серии
