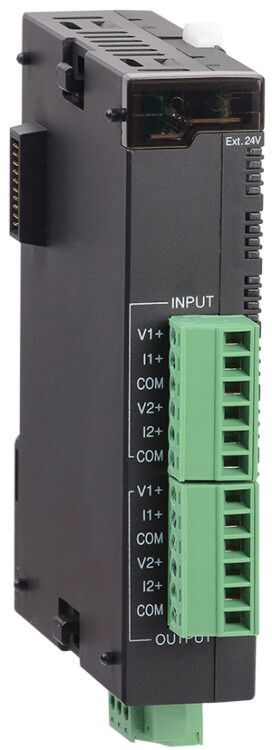

Модуль расширения аналоговыми входами/выходами; 2 аналоговых входа/2 выхода (ток/напряжение) ONI PLC-S-EXA-0202 IEK

Модуль расширения аналоговыми входами/выходами 2AI/2AO серии ONI - компактное устройство для увеличения количества аналоговых каналов в системах на базе ПЛК ONI S. Поддерживает одновременную работу с токовыми и напряжениемными сигналами, обеспечивая гибкую интеграцию с датчиками и исполнительными механизмами. Артикул plc-s-exa-0202 предназначен для промышленной автоматизации и совместим с модульной конструкцией системы ONI.

Назначение и область применения

Модуль расширения аналоговыми входами/выходами 2AI/2AO серии ONI используется для расширения возможностей программируемого логического контроллера ONI S. Он позволяет подключить два аналоговых входа и два аналоговых выхода, что необходимо при работе с датчиками давления, температуры, уровня, расходомерами, частотными преобразователями, сервоприводами и другими устройствами, передающими или принимающими непрерывные сигналы.

Подходит для установки в панели управления станков, конвейеров, систем вентиляции, насосных станций и других объектов промышленной автоматизации, где требуется точная регулировка параметров процесса.

Технические характеристики

• Количество аналоговых входов: 2 (конфигурируемые)
• Количество аналоговых выходов: 2 (конфигурируемые)
• Тип сигнала на входе: ток и напряжение (можно выбрать программно)
• Тип сигнала на выходе: ток и напряжение (можно выбрать программно)
• Питающее напряжение: 24 В постоянного тока
• Максимальное сечение кабеля: 1,5 мм2
• Степень защиты: IP20 (защита от прикосновений и ограниченная защита от пыли)
• Диапазон рабочих температур: от -10 C до +65 C
• Способ монтажа: крепление на DIN-рейку 35 мм
• Тип подключения: штепсельный разъём (быстрое подключение и отключение)
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Модуль расширения аналоговыми входами/выходами 2AI/2AO серии ONI совместим исключительно с контроллерами серии ONI S. Установка осуществляется на стандартную DIN-рейку. Для подключения используются фиксирующиеся штепсельные разъёмы - они обеспечивают надёжный контакт и позволяют заменить модуль без перепайки проводов.

При монтаже убедитесь, что кабели имеют максимальное сечение не более 1,5 мм2. Кабели с большим сечением не войдут в зажимы и могут повредить контакты. Разъёмы рассчитаны на многократное подключение - не применяйте силу при вставке, чтобы не деформировать корпус.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP20 предполагает использование только внутри закрытых щитов, защищённых от попадания воды, крупной пыли и механических воздействий. Не предназначено для установки во взрывоопасных средах или на открытых площадках.

Преимущества

• Конфигурируемые входы и выходы - один модуль работает с различными типами сигналов (например, 0–10 В, 4–20 мА), что снижает необходимость запаса разных модулей.
• Штепсельное подключение ускоряет обслуживание и замену - не требует отсоединения всех проводов при ремонте.
• Работает в широком температурном диапазоне - подходит для помещений с нестабильным микроклиматом (цеха, склады, теплицы).
• Интеграция в экосистему ONI - совместим с прошивками, ПО и другими модулями серии ONI S без дополнительных настроек протокола.

Ограничения применения

• Не поддерживает высокочастотные импульсные сигналы - только медленно меняющиеся аналоговые значения.
• IP20 - нельзя использовать вне электрошкафа; риск повреждения при попадании брызг, пыли или влаги.
• Только для работы с ПЛК ONI S - несовместим с контроллерами других производителей (Siemens, Allen-Bradley, Mitsubishi и др.).
• Максимальное сечение кабеля 1,5 мм2 - не допускается подключение мощных нагрузок напрямую через выходы (для этого нужны реле или усилители).

Примеры использования

• На конвейере: измерение скорости движения (аналоговый вход от энкодера) и управление частотой двигателя (аналоговый выход к ЧП).
• В системе отопления: считывание температуры с термопреобразователя (4–20 мА) и регулировка положения клапана (0–10 В).
• В насосной станции: контроль уровня жидкости (аналоговый вход) и управление числом работающих насосов (аналоговый выход к инвертору).

Практические советы

• Перед первым запуском обязательно настройте тип сигнала (ток/напряжение) в ПО ПЛК ONI S - неверная конфигурация приведёт к некорректному считыванию или отсутствию реакции.
• Экранированные кабели рекомендуются для аналоговых входов, особенно при длинных трассах (>10 м) и рядом с силовыми линиями.
• При использовании выходов для управления внешними устройствами (например, клапанами) проверьте, что нагрузка не превышает допустимые токи модуля - он не является усилителем мощности.
• Запасной модуль plc-s-exa-0202 стоит хранить в сухом месте, в оригинальной упаковке - чувствителен к статическому электричеству.
