Модульное электронные шаговое реле; 1NO 16A; питание 230В АC; ширина 17.5мм; степень защиты IP20 | 138182300000 Finder 13.81.8.230.0000

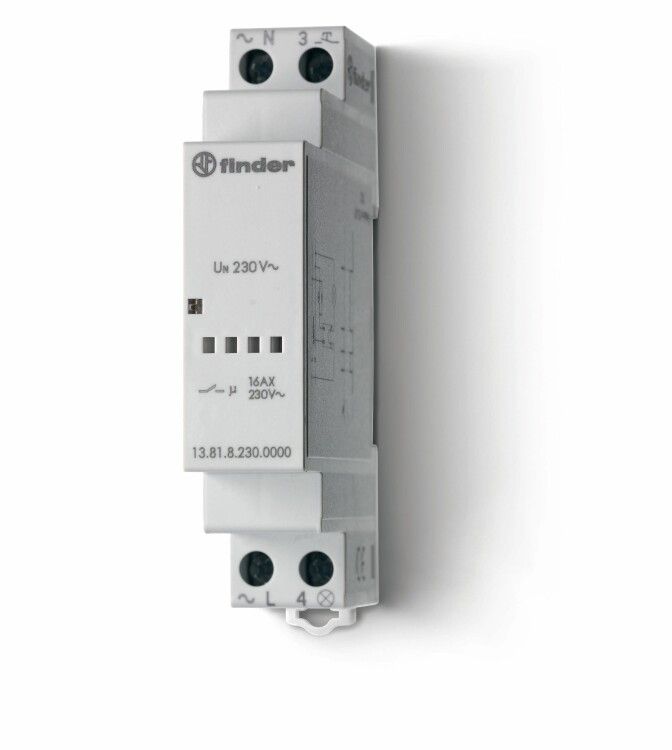

Реле модульное электронное шаговое Finder 13.81.8.230.0000 предназначено для управления нагрузками до 16 А в цепях переменного тока 230 В. Его компактная форма и возможность установки на DIN-рейку делают его удобным решением для автоматизации систем в распределительных щитах.

Назначение и область применения

Это промежуточное реле используется для коммутирования слаботочных управляющих сигналов в мощные нагрузки. Подходит для контроля освещения, нагревательных элементов, насосов, вентиляторов и других устройств, управляемых через PLC, таймеры или датчики. Часто применяется в системах автоматического управления зданиями, промышленном оборудовании и бытовой автоматике.

Технические характеристики

• Тип реле: электронное шаговое (с механическими контактами, управляемое импульсом)
• Род тока: переменный (AC)
• Номинальное напряжение: 230 В
• Номинальный ток: 16 А
• Количество НО контактов: 1
• Количество переключающих контактов: 0 (не имеет замыкающих или перекидных контактов)
• Ширина: 17,5 мм — соответствует стандартной модульной ширине для DIN-рейки
• Степень защиты: IP20 — защищает от доступа пальцев и крупных частиц, но не от воды и пыли
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ4 — работает при температуре от −25 °C до +40 °C, допустима повышенная влажность
• Нормативы: EN 60669-1, EN 60669-2-2 — соответствие европейским требованиям к выключателям и реле

Совместимость и монтаж

Реле модульное электронное шаговое Finder 13.81.8.230.0000 устанавливается на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Клеммы для подключения проводов рассчитаны на сечение жил до 2,5 мм². Для подключения используйте одножильные или многожильные провода с опрессовкой. Монтаж выполняется в закрытых щитах — из-за степени защиты IP20 реле не предназначено для открытой установки в условиях пыли или влаги.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 60669-1 и EN 60669-2-2, которые регламентируют безопасность и надежность реле и выключателей. Конструкция обеспечивает гальваническую развязку между управляющей цепью и силовой нагрузкой. Применение в соответствии с инструкцией гарантирует безопасную работу в сетях до 230 В AC.

Преимущества

• Электронное управление позволяет использовать минимальные управляющие токи — совместимо с большинством контроллеров и датчиков
• Функция “шагового” переключения: один импульс — включение, второй — выключение; не требует постоянного сигнала
• Компактная ширина 17,5 мм экономит место в щите
• Высокая долговечность контактов при работе с активными нагрузками (например, лампы, ТЭНы)
• Поддержка работы в условиях повышенной влажности благодаря классу UHL4

Ограничения применения

• Не предназначен для работы с индуктивными нагрузками выше 16 А — возможна дуга и повреждение контактов
• IP20 не обеспечивает защиту от брызг, пыли и влаги — запрещена установка вне герметичных щитов
• Не подходит для частого включения-выключения двигателей или светодиодных светильников с высоким пусковым током — риск залипания контактов
• Только одно НО-контакт — нельзя использовать для переключения фаз или создания двойного разрыва

Примеры использования

• Управление групповым освещением в офисе через систему умного дома
• Включение теплого пола по расписанию с помощью таймера
• Автоматический запуск вентилятора при превышении температуры в серверной комнате
• Коммутация нагревателя в системе вентиляции, управляемой PLC

Практические советы

• При подключении нагрузки проверьте её тип: реле лучше всего работает с резистивными (активными) нагрузками — лампы накаливания, ТЭНы
• Для индуктивных нагрузок (электромоторы, реле) рекомендуется параллельно подключить RC-цепочку для гашения помех
• Убедитесь, что посадочный диаметр кабеля соответствует максимальному значению 2,5 мм² — более толстые провода не войдут в клеммы
• При использовании в щитах с высокой плотностью компоновки учтите, что реле не имеет вентиляционных отверстий — не перегружайте соседние устройства
• Артикул 13.81.8.230.0000 — часть серии 13 от Finder — легко найти аналоги или дополнительные модули той же серии для расширения системы
