Модульное твердотельное реле; выход 15А (24В DС); питание 6...24В DC; ширина 17.5мм; степень защиты IP20; упаковка 1шт. | 770190249024PAS Finder 77.01.9.024.9024PAS

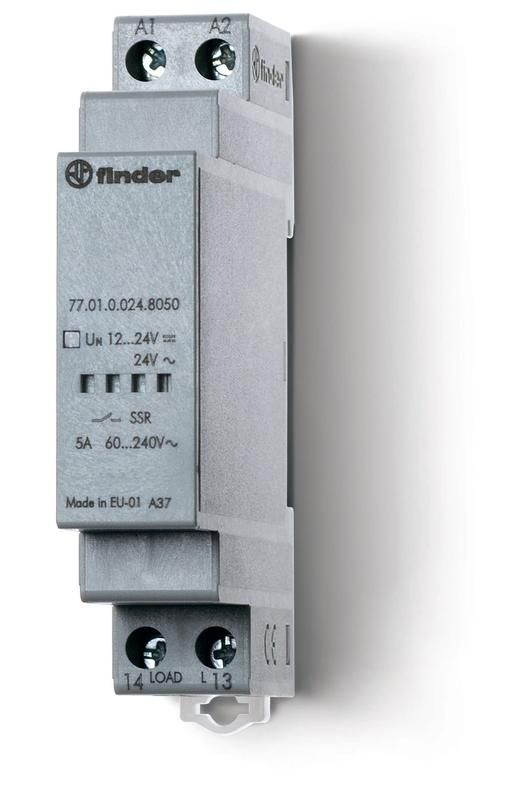

Реле модульное твердотельное Finder 77.01.9.024.9024pas - бесконтактное устройство для коммутации нагрузки постоянного тока до 15 А при напряжении 6–24 В постоянного тока. Подходит для установки на DIN-рейку в распределительных щитах автоматизации, управления оборудованием и системами безопасности.

Назначение и область применения

Реле модульное твердотельное Finder 77.01.9.024.9024pas используется для включения и выключения электрических цепей постоянного тока без механических движущихся частей. Применяется там, где важна долговечность, быстрое переключение и отсутствие искрения: в системах автоматизации, управлении двигателями, светодиодными нагрузками, пневматикой, конвейерами и контроллерами PLC.

Технические характеристики

• Коммутируемый ток: 15 А (постоянный ток)
• Напряжение питания управляющей цепи: 6–24 В постоянного тока
• Выходной контакт: 1 нормально открытый (NO)
• Ширина корпуса: 17,5 мм
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и влаги
• Способ монтажа: на DIN-рейку 35 мм
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Соответствует стандартам: EN 60669-1, EN 60669-2-1
• Частота переключений: высокая (до 1000 операций/мин), без износа контактов

Совместимость и монтаж

Реле модульное твердотельное Finder 77.01.9.024.9024pas совместимо со всеми типами стандартных DIN-реек шириной 35 мм. Монтируется легко: защелкивается на рейке одним движением. Для подключения используются винтовые зажимы: вход - управляющее напряжение 6–24 В DC, выход - нагрузка до 15 А DC. Нагрузка должна быть исключительно постоянного тока - переменный ток не допускается. Клеммы рассчитаны на провода сечением до 2,5 мм2.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, которые регламентируют безопасность коммутационных аппаратов. Отсутствие механических контактов снижает риск возникновения дуги и искр, что делает реле подходящим для взрывоопасных сред, если соблюдены другие требования по взрывозащите. Однако IP20 не обеспечивает защиту от пыли и брызг - не применяйте в сырых или запыленных помещениях без дополнительной защиты.

Преимущества

• Отсутствие механических контактов - срок службы до 1 млрд операций
• Быстрая реакция: время переключения менее 1 мс
• Низкий уровень ЭМИ - не вызывает помех в чувствительной аппаратуре
• Не требует обслуживания - нет износа, не нужна замена контактов
• Работает без шума - идеально для помещений с высокими требованиями к уровню звука

Ограничения применения

• Не предназначено для работы с переменным током - только постоянный ток (DC)
• IP20 не защищает от пыли, влаги и брызг - нельзя использовать вне закрытых щитов
• При длительной работе на пределе 15 А возможен нагрев - требуется хорошая вентиляция
• Не рекомендуется для индуктивных нагрузок выше 100 мГн без гашения переходных процессов (например, катушек реле или двигателей без демпфирующих цепей)
• Напряжение питания должно быть в диапазоне 6–24 В DC - ниже 6 В реле не сработает, выше 24 В - возможен выход из строя

Примеры использования

• Управление LED-освещением в промышленном освещении
• Переключение цепей управления пневматическими клапанами
• Коммутация сигналов между ПЛК и исполнительными механизмами
• Автоматизация линий сборки с частыми включениями/выключениями
• Замена классических электромеханических реле в системах с высокой цикличностью

Практические советы

• При использовании на максимальной нагрузке (15 А) проверьте температуру корпуса - при нагреве более 50 C увеличьте воздушный зазор вокруг реле или используйте радиатор
• Для индуктивных нагрузок (катушки, двигатели) обязательно подключите демпферную цепь (диод или RC-цепь) параллельно нагрузке, чтобы избежать пробоя полупроводников
• Проверяйте полярность при подключении управляющего сигнала - неверная полярность не повредит реле, но оно не будет работать
• При замене старого электромеханического реле учтите, что твердотельное имеет меньшую коммутационную способность при пусковых токах - если нагрузка имеет большой пусковой ток (например, лампы накаливания), выбирайте реле с запасом по току
• Артикулы 77.01.9.024.9024pas и 770190249024pas - это один и тот же продукт; различие лишь в формате записи номера
