Монтажная коробка для полых стен двойная HG 60 2 / 138x68x50 мм (HG 2) | 2003422 OBO Bettermann

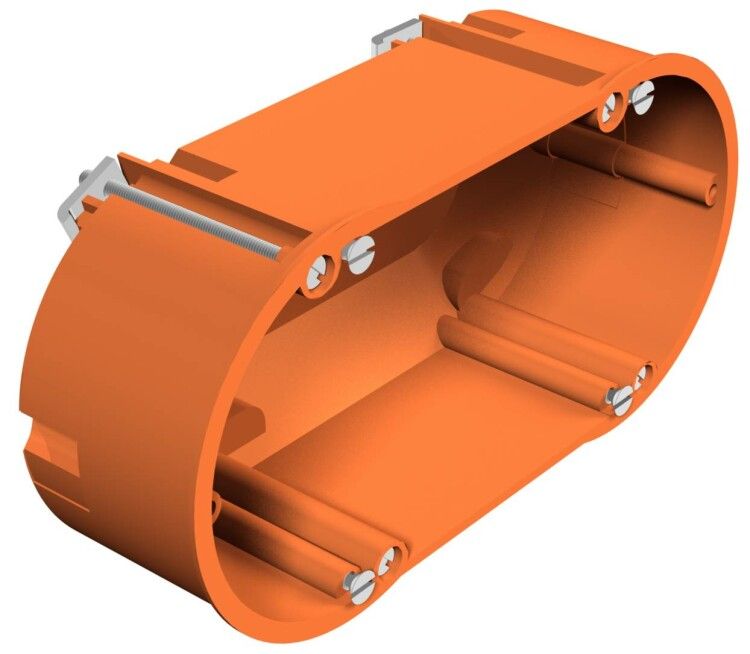

Монтажная коробка для полых стен двойная 138x68x50 мм от OBO BETTERMANN (артикул hg 60 2 / 2003422) предназначена для скрытой установки электрооборудования в пустотелые перегородки - например, в гипсокартон, пеноблоки или другие легкие конструкции. Коробка обеспечивает надежную фиксацию двух устройств и удобный ввод кабелей через 14 мембран, сохраняя целостность стены.

Назначение и область применения

Эта монтажная коробка используется для установки в полых стенах двух одинарных розеток или одной двойной розетки, выключателя, модульного оборудования. Подходит для жилых, офисных и коммерческих помещений, где требуется скрытая проводка. Применяется в системах с тонкими стеновыми панелями толщиной от 7 до 35 мм. Устройство не предназначено для бетонных или кирпичных стен - для них требуются коробки другого типа.

Технические характеристики

• Размеры: 138×68×50 мм - соответствует стандарту DIN 49073-1
• Форма: овальная, оптимизирована под компактную установку
• Материал: полипропилен - устойчив к влаге, химически инертен, не горит
• Степень защиты: IP20 - защищает от контакта с пальцами, но не от воды и пыли
• Количество вводов: 14 мембранных отверстий - позволяют пропускать провода NYM, кабели и трубы диаметром до 20 мм
• Макс. сечение провода: 2.5 мм2 - подходит для бытовых цепей до 16 А
• Количество устанавливаемых устройств: 2 (два одинарных или один двойной модуль)
• Цвет: оранжевый - легко отличить на этапе монтажа
• Крепление: винтовое - четыре болта обеспечивают плотную фиксацию в стене
• Ввод с тыльной стороны: да - позволяет выводить кабель изнутри помещения, минуя лицевую сторону
• Галогены: отсутствуют - безопасно при возгорании, соответствует экологическим нормам

Совместимость и монтаж

Коробка совместима со всеми стандартными розетками и выключателями, имеющими винтовое крепление и габариты, соответствующие типу HG 60 2. Для монтажа:

• Вырезается отверстие в стеновой панели по контуру коробки (138×68 мм)
• Коробка вставляется в пустоту, фиксируется четырьмя винтами, которые зажимают её между слоями стены
• Провода заводятся через мембраны - они герметично обжимаются вокруг кабеля, предотвращая проседание
• Устройства (розетки, выключатели) крепятся внутрь коробки с помощью винтов

Обязательно проверьте толщину стены - она должна быть не менее 7 мм и не более 35 мм. Мембраны рассчитаны на кабели до 20 мм в диаметре; для больших труб потребуется доработка.

Безопасность и стандарты

Corobka выполнена в соответствии с DIN 49073-1 - немецкий стандарт для монтажных коробок в полых стенах. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не защищает от влаги - поэтому коробка **не применяется** во влажных помещениях (ванна, кухня, бассейн). Отсутствие галогенов делает материал безопасным при возможном нагреве или возгорании.

Преимущества

• Удобная форма и размер - идеально вписывается в стандартные ниши
• 14 вводов - позволяют прокладывать несколько кабелей без лишних отверстий
• Винты с тыльной стороны - упрощают сборку и снижают риск повреждения отделки
• Полипропилен - долговечен, не деформируется при температурных колебаниях
• Яркий цвет - ускоряет поиск и диагностику на объекте

Ограничения применения

• Не использовать в местах с повышенной влажностью - IP20 недостаточен для кухни, ванной, подвала
• Не подходят для массивных стен - требуются коробки с анкерами или другими способами крепления
• Максимальное сечение провода - 2.5 мм2 - нельзя подключать мощные нагрузки выше 3.5 кВт
• Не предназначен для установки в потолочные конструкции без дополнительной механической поддержки

Примеры использования

• Установка двойной розетки в гипсокартонной перегородке комнаты
• Подключение выключателя света и розетки рядом в офисной стене
• Скрытая проводка в домах с легкими перегородками из пеноблоков
• Монтаж сетевых точек (роутеры, TV-приставки) в студии или квартире с натяжными потолками

Практические советы

• Перед монтажом проверьте, что толщина стены попадает в диапазон 7–35 мм - иначе коробка не будет надежно зажата
• Используйте только кабели с диаметром до 20 мм - крупные провода могут повредить мембраны
• Заводите провода через мембраны перед установкой самого устройства - так проще избежать перегиба
• Не затягивайте винты слишком сильно - можно треснуть корпус из полипропилена
• Артикулы hg 60 2 и 2003422 - это одна и та же модель; используйте любой при заказе
