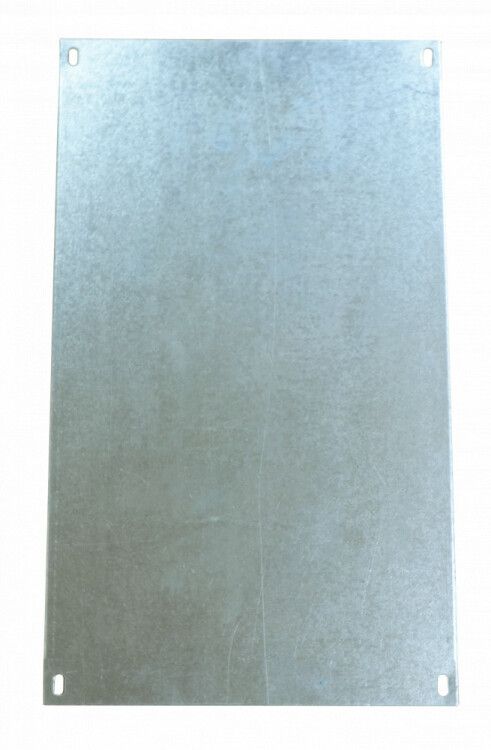

Монтажная панель 600x600 МПМ-01 - 31146DEK APC

Монтажная панель 600x600 МПМ-01 от DEKraft - это стальная основа для компактной и надёжной сборки распределительных устройств. Подходит для установки внутри корпусов ВРУ и КВРУ, обеспечивает жёсткую фиксацию оборудования и упрощает монтаж за счёт стандартизированного размера и прочного покрытия.

Назначение и область применения

Монтажная панель 600x600 МПМ-01 предназначена для крепления аппаратуры в силовых шкафах: автоматических выключателях, контакторах, реле, трансформаторах и других элементах управления. Применяется в составе корпусов ВРУ и КВРУ от DEKraft, особенно там, где требуется плотная компоновка и высокая механическая устойчивость. Подходит для промышленных объектов, энергообъектов, систем автоматизации и центров управления.

Технические характеристики

• Размеры: 600 × 600 мм
• Материал: сталь
• Покрытие: порошковое, матовое серое (RAL 7032)
• Гарантийный срок: 36 месяцев
• Толщина стали: не указана - используется стандартная для монтажных панелей DEKraft (обычно 1–1,5 мм)

Совместимость и монтаж

Монтажная панель 600x600 МПМ-01 совместима с корпусами ВРУ и КВРУ серии DEKraft. Устанавливается внутрь рамы корпуса и крепится к каркасу с помощью болтовых соединений. Для сборки нескольких панелей в одну линию или «спина к спине» используются специальные профили на каркасе - они обеспечивают точную геометрию и жесткость всей конструкции. Отверстия для крепления оборудования расположены согласно стандартным шагам (например, 50×50 мм или 75×75 мм), что позволяет использовать универсальные кронштейны и DIN-рейки.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и долговечности, предъявляемым к промышленному электрооборудованию. Порошковое покрытие повышает коррозионную стойкость и исключает риск возникновения острых кромок. Напряжение и токовые нагрузки не регламентируются самой панелью - они определяются установленными в ней аппаратах.

Преимущества

• Высокая жёсткость стальной конструкции снижает вибрацию и деформацию при длительной эксплуатации
• Порошковое покрытие устойчиво к царапинам, химическим воздействиям и перепадам температур
• Стандартный размер 600×600 мм упрощает планирование сборки и замену деталей
• Поддерживается система модульной сборки - можно комбинировать несколько панелей в одном корпусе

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от влаги и пыли (не имеет IP-класса)
• Не является несущим элементом - не рассчитана на вес свыше 80–100 кг без дополнительной поддержки
• Требует наличия подходящего корпуса ВРУ/КВРУ; не работает автономно
• Не рекомендуется для сред с агрессивными химическими испарениями без дополнительной защиты

Примеры использования

• Сборка распределительного щита на производстве с множеством контакторов и тепловых реле
• Формирование секций КВРУ в зданиях с высокой плотностью электроприёмников
• Замена старой панели в существующем шкафе при модернизации системы управления
• Обустройство временных пунктов питания на стройплощадках с использованием готовых корпусов DEKraft

Практические советы

• Перед монтажом проверьте, чтобы отверстия на панели совпадали с местами крепления вашего оборудования - используйте шаблоны или планы сборки
• При сборке нескольких панелей «спина к спине» соблюдайте равномерность затяжки болтов - перекосы вызывают напряжения в каркасе
• Для тяжёлого оборудования (трансформаторы, частотники) дополнительно закрепите панель к стенкам корпуса
• При работе в условиях повышенной влажности рекомендуется применить антикоррозийный спрей на края панели после резки или сверления
• Артикул 31146dek - единственный номер для заказа этой модели; другие размеры требуют другого артикула
