Пластина монтажная ЮРУК.687427.001-02 HEGEL МП 5803

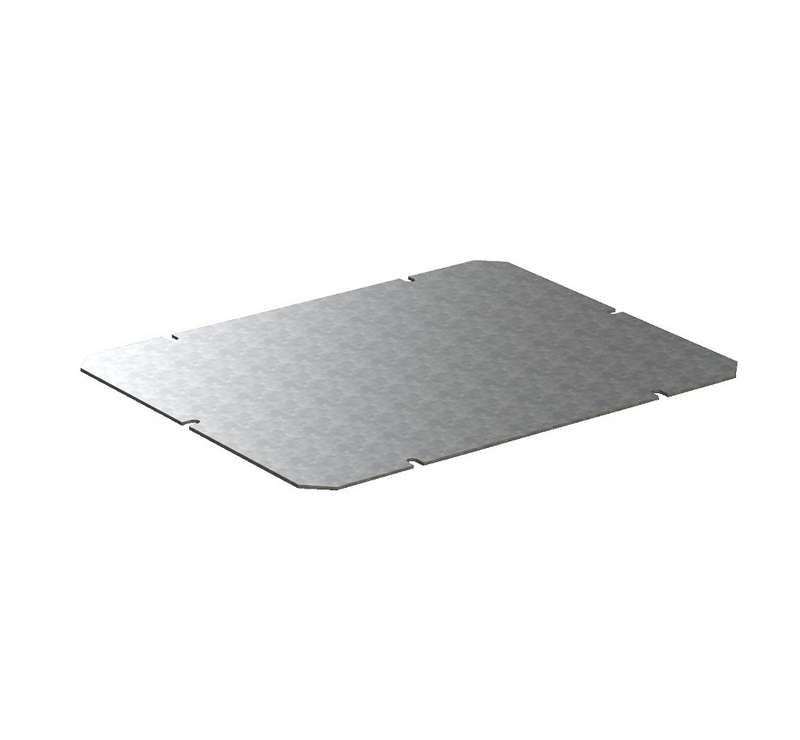

Монтажная плата сталь 1.5x166 от бренда HEGEL (артикул МП5803) - это стальная крепёжная пластина для внутренней установки электроаппаратуры в герметичные приборные коробки КР28хх. Изготовлена из оцинкованной стали толщиной 1,5 мм, обеспечивает надёжное крепление автоматов, реле, таймеров и других устройств с плоским монтажом.

Назначение и область применения

Монтажная плата МП5803 используется для фиксации электротехнических приборов внутри герметичных приборных коробок серии КР28хх. Подходит для установки автоматических выключателей, реле времени, контакторов, терморегуляторов и аналогичных устройств, имеющих крепёжные отверстия на плоской поверхности. Применяется в распределительных щитах, где требуется защита от пыли и влаги - например, на производстве, в насосных станциях, на открытых площадках.

Технические характеристики

• Материал: оцинкованная сталь
• Толщина: 1,5 мм
• Форма: прямоугольная пластина
• Совместима с коробками КР28хх
• Не имеет предварительно просверленных отверстий под крепление приборов - монтаж выполняется пользователем

Совместимость и монтаж

Плита МП5803 устанавливается внутрь корпусов КР28хх с помощью саморезов или заклёпок. Для фиксации оборудования необходимо самостоятельно просверлить отверстия под крепёж прибора - размеры и расположение зависят от модели устройства. Учитывайте габариты установленного аппарата: плата не должна перекрывать входные/выходные каналы кабеля или мешать работе механизмов.

Безопасность и стандарты

Изготовлена из оцинкованной стали, что повышает коррозионную стойкость в условиях повышенной влажности. Соответствует требованиям к механической прочности и долговечности для применений в защищённых электрощитах. Сертификация по ГОСТ не указана - продукт соответствует техническому заданию производителя HEGEL.

Преимущества

• Увеличивает плотность компактной сборки внутри коробки - позволяет разместить больше приборов
• Стальной материал обеспечивает жёсткую основу, исключающую деформацию при нагрузке
• Цинковое покрытие снижает риск окисления даже при длительном использовании во влажной среде
• Универсальный формат - совместим со всеми типами приборов с плоским креплением

Ограничения применения

• Не предназначен для установки вне приборных коробок КР28хх
• Не имеет встроенных крепёжных отверстий - требует самостоятельного сверления
• Не подходит для тяжёлых устройств массой более 5 кг без дополнительной усиленной фиксации
• Не является изоляционным элементом - не заменяет диэлектрические прокладки при необходимости

Примеры использования

• Установка автомата А3140 и реле времени RIT-120 внутри коробки КР2801 на объекте водоснабжения
• Крепление контактора LC1D09 и теплового реле в шкафу управления конвейера на пищевом производстве
• Размещение таймера и сигнализатора в герметичном щите на улице

Практические советы

• Перед монтажом проверьте, чтобы плата не перекрывала места вывода кабелей через уплотнители коробки
• При сверлении отверстий под оборудование используйте свёрло по металлу и соблюдайте шаг между отверстиями - минимум 10 мм для сохранения прочности пластины
• Для защиты от коррозии в агрессивных средах рекомендуется дополнительно обработать кромки пластины антикоррозийным составом
• МП5803 - часть серии МП58xx; если нужна другая длина, рассмотрите МП5801 или МП5802
