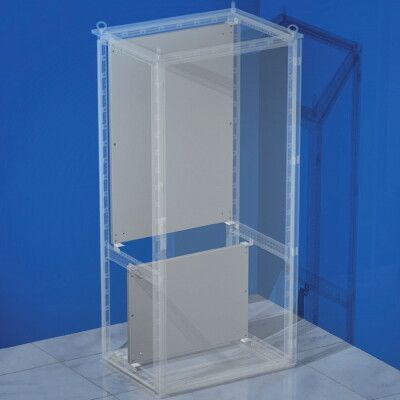

Монтажная плата частичная В=1195мм для шкафов CAE/CQE Ш=600мм - R5PCPE126 ДКС

Монтажная плата частичная DKC (ДКС) артикул r5pcpe126 предназначена для фиксации оборудования внутри шкафов серии RAM block. Её размеры и перфорация обеспечивают гибкую и надёжную установку устройств автоматизации, релейной защиты и контроля.

Назначение и область применения

Монтажная плата частичная DKC (ДКС) артикул r5pcpe126 используется для крепления аппаратуры внутри шкафов серии RAM block - таких как DAE, CQE, CAE и другие модели. Подходит для установки модулей автоматизации, преобразователей частоты, контакторов, реле, распределительных щитков и других тяжелых элементов. Применяется в промышленных системах управления, на конвейерах, в энергообъектах и объектах с высокими требованиями к защите оборудования.

Технические характеристики

• Высота: 1195 мм
• Ширина: 600 мм
• Тип изделия: монтажная плата частичная
• Перфорация: есть - отверстия для крепления болтами и кронштейнами
• Материал: сталь
• Защитное покрытие: оцинкованное (двухстороннее, равномерное)
• Цвет: серебристый

Совместимость и монтаж

Плата совместима со всеми шкафами серии RAM block от DKC (ДКС). Установка требует наличия крепёжных элементов - самонарезающих винтов, гаек, шайб или специализированных креплений из ассортимента системы RAM block. Перфорация выполнена по стандартным шагам, что позволяет использовать типовые крепёжные детали. Монтаж осуществляется на направляющие профили шкафа или напрямую к боковым стенкам. Рекомендуется проверить соответствие расположения отверстий на плате и на раме шкафа перед фиксацией.

Безопасность и стандарты

Плата изготовлена из стали с оцинкованным покрытием, соответствующим требованиям коррозионной стойкости для промышленного использования. Совместно с корпусами серии RAM block обеспечивает уровень защиты IP65–IP66, однако сама плата не является герметичным элементом - её функция - механическая опора, а не уплотнение. Не используйте в средах с постоянным воздействием открытого огня, химически активных паров или агрессивных жидкостей вне зоны защиты корпуса.

Преимущества

• Оцинкованное покрытие защищает от коррозии даже при повышенной влажности и температурных колебаниях
• Перфорация позволяет легко адаптировать расположение оборудования под конкретный проект
• Размеры 1195×600 мм оптимальны для размещения крупногабаритных устройств без перегрузки конструкции
• Изготовлена из стали толщиной, совместимой с конструкцией шкафов RAM block - обеспечивает жесткость и долговечность

Ограничения применения

• Не предназначена для самостоятельного использования - требует установки в шкаф серии RAM block
• Не выдерживает значительные динамические нагрузки без дополнительной фиксации (например, при сильной вибрации)
• Не имеет собственной степени защиты IP - зависит от целостности корпуса шкафа
• Не рекомендуется применять в условиях солевых аэрозолей или морского климата без дополнительной антикоррозийной обработки

Примеры использования

• Установка частотных преобразователей на промышленном конвейере в пищевой промышленности
• Фиксация релейных блоков защиты в подстанциях
• Размещение контроллеров PLC и I/O-модулей в системах автоматизации производства
• Крепление терморегуляторов и датчиков в холодильных камерах с высокой влажностью

Практические советы

• Перед монтажом проверьте, чтобы отверстия на плате совпадали с местами крепления в шкафу - особенно важно при использовании старых или модифицированных корпусов
• Используйте пластиковые или резиновые прокладки между платой и оборудованием, если требуется снижение вибрации
• При необходимости увеличения несущей способности - комбинируйте несколько плат, закрепляя их на вертикальных направляющих
• При работе с тяжёлым оборудованием (более 40 кг) обязательно используйте дополнительные поддерживающие кронштейны
• Проверяйте состояние оцинкованного слоя после длительной эксплуатации - при появлении белого налёта (цвета оксида цинка) можно не беспокоиться - это нормальный процесс пассивации; при глубоких повреждениях - замените плату
