Монтажная плата для шкафа ST 1400х600 | R5ST146MP DKC ДКС

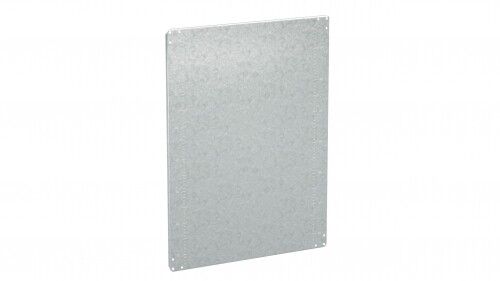

Плата монтажная для шкафов ST ВхШ 1400х600 мм, DKC - это стальная оцинкованная основа для компактного и надёжного крепления оборудования внутри шкафов серии ST. Артикул r5st146mp обеспечивает точную совместимость с корпусами ST/STX/STE/STEX/STH, упрощая сборку и обслуживание.

Назначение и область применения

Плата монтажная для шкафов ST ВхШ 1400х600 мм, DKC предназначена для фиксации электронных модулей, автоматических выключателей, контакторов, реле и других устройств внутри шкафов управления. Подходит для промышленных систем: станков, конвейеров, систем автоматизации, распределительных щитов. Используется там, где требуется жёсткая, плоская и долговечная поверхность для монтажа.

Технические характеристики

• Тип изделия: плата монтажная
• Материал: сталь
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Толщина материала: 1,8 мм - обеспечивает достаточную жёсткость без лишнего веса
• Габариты платы: 1350 × 550 мм (В×Ш)
• Рекомендованные габариты корпуса: 1400 × 600 мм (В×Ш)
• Форма: прямоугольная с предварительно выполненными вырезами

Совместимость и монтаж

Плата монтажная для шкафов ST ВхШ 1400х600 мм, DKC устанавливается исключительно в корпуса серий ST, STX, STE, STEX, STH с внутренними размерами 1400×600 мм. Вырезы на плате позволяют легко зафиксировать её в корпусе без дополнительных креплений. Разметка выполнена двунаправленно - удобна для монтажа как сверху, так и снизу. Для заземления предусмотрен специальный вырез - позволяет подключить провод заземления после установки платы в корпус, не требуя демонтажа.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и электроизоляционным характеристикам для промышленного оборудования. Оцинкованное покрытие снижает риск возникновения коррозии, что повышает безопасность эксплуатации в помещениях с высокой влажностью. Соответствие стандартам IEC 61439 не указано явно - проверьте соответствие в документации конкретного шкафа.

Преимущества

• Увеличивает скорость сборки благодаря готовым вырезам и разметке
• Оцинкованная сталь устойчива к ржавчине даже при частых влажных уборках
• Жёсткость 1,8 мм исключает прогиб под нагрузкой от тяжёлого оборудования
• Вырез для заземления экономит время при подключении защитного провода
• Совместима со всеми популярными моделями шкафов ST - замена и ремонт становятся проще

Ограничения применения

• Не подходит для шкафов других серий или размеров - например, 1200×600 мм или 1400×800 мм
• Не предназначен для наружной установки - не имеет защиты IP
• Не рекомендуется использовать в агрессивных химических средах - цинк может разрушаться при длительном воздействии кислот или щелочей
• Толщина 1,8 мм недостаточна для крепления очень тяжёлых элементов (>15–20 кг на единицу) - используйте дополнительные опоры

Примеры использования

• Монтаж автоматических выключателей и контакторов в шкафу управления насосной станцией
• Размещение PLC-модулей и реле в системе автоматизации конвейера
• Установка терморегуляторов и преобразователей частоты в промышленном щите
• Замена старой платы в существующем шкафе ST - идеально подходит для сервисного ремонта

Практические советы

• Перед монтажом проверьте, чтобы внутренние размеры шкафа точно соответствовали 1400×600 мм - даже небольшое отклонение может помешать установке
• При использовании тяжёлого оборудования (например, частотных преобразователей) закрепляйте его не только на плате, но и через дополнительные кронштейны к стенкам шкафа
• При необходимости можно просверлить дополнительные отверстия - материал легко обрабатывается обычными металлическими инструментами
• Плата mонтажная для шкафов ST ВхШ 1400х600 мм, DKC (артикул r5st146mp) не требует антикоррозийной обработки - оцинкование уже обеспечивает защиту
• Для ускоренной сборки используйте самонарезающие винты M4–M5 - они хорошо работают с оцинкованной сталью
