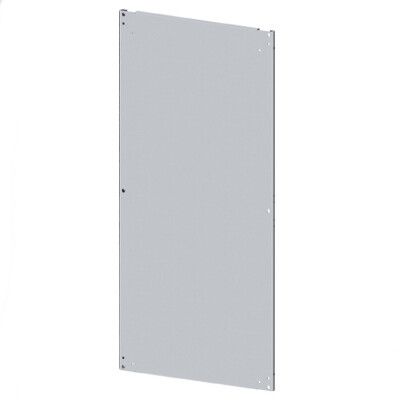

Монтажная плата для шкафов DAE/CQE 1000х600 мм | R5PCE1060 DKC ДКС

Плата монтажная для шкафов DAE/CQE 1000 x 600 мм от DKC (ДКС), артикул r5pce1060, предназначена для фиксации тяжелого оборудования внутри шкафов серии RAM block. Изготовлена из оцинкованной стали, выдерживает нагрузку до 600 кг и совместима со шкафами высотой 1000 мм и шириной 600 мм.

Назначение и область применения

Плата монтажная для шкафов DAE/CQE 1000 x 600 мм используется для крепления устройств автоматизации, релейной защиты, контроллеров, преобразователей частоты и другого тяжелого оборудования внутри шкафов серии RAM block. Подходит для промышленных объектов, где требуется устойчивая и жесткая основа - например, на заводах, в насосных станциях, на транспорте и в энергообъектах.

Технические характеристики

• Размеры платы: высота 883 мм, ширина 486 мм
• Толщина материала: 3 мм
• Материал: сталь с оцинкованным покрытием
• Перфорация: есть - для гибкой фиксации крепежа
• Номинальная нагрузка: 600 кг
• Соответствие стандарту: ГОСТ 50827.3-2009

Совместимость и монтаж

Плата рассчитана исключительно для шкафов DAE и CQE с габаритами 1000×600 мм. Устанавливается на направляющие рамы внутри корпуса. Для монтажа используются самонарезающие винты или болты с гайками через перфорацию. Перед установкой проверьте соответствие расстояния между крепежными точками на плате и профилям шкафа. Не применяйте для шкафов других серий - возможна деформация или потеря несущей способности.

Безопасность и стандарты

Изготовлена в соответствии с ГОСТ 50827.3-2009 - нормативом для монтажных элементов электрооборудования. Оцинкованное покрытие защищает от коррозии в условиях повышенной влажности. Максимальная нагрузка 600 кг соответствует требованиям безопасности для промышленного оборудования.

Преимущества

• Увеличенная толщина стали (3 мм) обеспечивает жесткость и долговечность даже при равномерном распределении большой массы
• Оцинкованное покрытие снижает риск коррозии в агрессивных средах - особенно важно для цехов с влагой или химическими испарениями
• Перфорация позволяет легко адаптировать расположение оборудования без сверления
• Совместимость с сериями DAE и CQE гарантирует точную посадку и отсутствие зазоров

Ограничения применения

• Не предназначен для шкафов другой высоты или ширины - использование с другими моделями может привести к перегрузке или неравномерному распределению веса
• Не рекомендуется применять в условиях постоянного контакта с открытой водой или агрессивными химикатами - хотя оцинкование защищает от влаги, длительное погружение недопустимо
• Не является несущей конструкцией для вертикальных нагрузок выше 600 кг - превышение может вызвать прогиб или разрушение

Примеры использования

• Установка частотных преобразователей в шкафу управления насосной станцией
• Фиксация PLC-контроллеров и реле защиты в промышленном щите на пищевом производстве
• Размещение силовой аппаратуры в шкафу системы автоматизации на металлургическом участке

Практические советы

• При монтаже тяжелых устройств (например, трансформаторов) распределяйте вес равномерно по всей площади платы - сосредоточенная нагрузка в одном месте увеличивает риск деформации
• Используйте антивибрационные прокладки под оборудование - это продлит срок службы как платы, так и установленных компонентов
• Проверяйте целостность оцинкованного слоя перед установкой - при наличии механических повреждений заделайте их антикоррозийным составом
• Плата DAE/CQE 1000 x 600 мм от DKC (ДКС) - артикул r5pce1060 - не требует специального обслуживания, но периодически осматривайте крепления и поверхность на предмет коррозии
