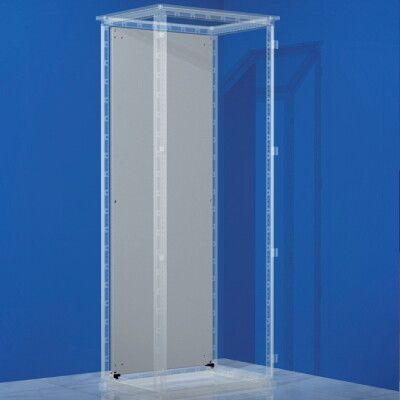

Монтажная плата, для шкафов DAE/CQE 2000 x 300 мм | R5PCE2030 DKC ДКС

Монтажная плата для шкафов CAE/CQE/DAE/RAM BLOCK 2000x300 мм DKC - это стальная оцинкованная основа для крепления оборудования внутри шкафов серии RAM block. Она рассчитана на нагрузку до 600 кг и совместима с шкафами высотой 2000 мм и шириной 300 мм, обеспечивая жесткую и долговечную платформу для автоматизированных систем.

Назначение и область применения

Монтажная плата используется для фиксации тяжелого электрооборудования внутри шкафов серии RAM block: реле, преобразователей частоты, контроллеров, блоков питания и других устройств системы автоматизации. Подходит для промышленных объектов - цехов, насосных станций, энергообъектов, где требуется устойчивая и безопасная установка компонентов.

Технические характеристики

• Размеры: 2000 × 300 мм - соответствует габаритам шкафов DAE и CQE;
• Высота: 1883 мм - определяет вертикальное положение платы внутри шкафа;
• Ширина: 186 мм - расстояние между крепежными элементами;
• Толщина материала: 3 мм - обеспечивает жесткость и сопротивление деформации;
• Материал: сталь с оцинкованным покрытием - защищает от коррозии;
• Перфорация: да - позволяет крепить оборудование болтами через отверстия;
• Номинальная нагрузка: 600 кг - максимальная допустимая масса установленного оборудования;
• Соответствие стандарту: ГОСТ 50827.3-2009 - требования к монтажным платам для электрощитового оборудования.

Совместимость и монтаж

Монтажная плата CAE/CQE/DAE/RAM BLOCK 2000x300 мм DKC предназначена исключительно для шкафов серии RAM block с размерами 2000×300 мм. Устанавливается горизонтально на направляющие или кронштейны внутри корпуса. Для крепления оборудования используются стандартные болты M4–M6, проходящие через перфорацию. Перед монтажом проверьте соответствие расположения отверстий на плате и на оборудовании. Не используйте с другими сериями шкафов - несовпадение крепежных точек может привести к неравномерному распределению нагрузки.

Безопасность и стандарты

Изделие соответствует ГОСТ 50827.3-2009, регламентирующему требования к монтажным платам для электротехнических шкафов. Оцинкованное покрытие снижает риск коррозии в условиях повышенной влажности. Максимальная нагрузка 600 кг учтена при расчете запаса прочности - соблюдение этого значения гарантирует безопасную работу.

Преимущества

• Увеличенная толщина (3 мм) противостоит прогибу даже при равномерном распределении тяжелых компонентов;
• Оцинкованное покрытие продлевает срок службы в агрессивных средах - например, на производствах с влажностью или химическими испарениями;
• Перфорация позволяет гибко располагать оборудование без необходимости сверления;
• Жесткая конструкция минимизирует вибрацию и механический шум от работающего оборудования.

Ограничения применения

• Не предназначен для шкафов другой серии - не совместим с моделями, отличными от DAE и CQE 2000×300 мм;
• Запрещено превышать нагрузку 600 кг - перегрузка вызывает деформацию и риск аварии;
• Не рекомендуется использовать в условиях постоянного контакта с открытой водой или агрессивными химикатами - оцинковка защищает от влаги, но не от кислот и щелочей;
• Не является несущей конструкцией для веса выше указанного - не заменяет рамы или силовые каркасы.

Примеры использования

• Установка частотных преобразователей на промышленных конвейерах;
• Фиксация релейных блоков защиты в подстанциях;
• Крепление PLC-контроллеров и I/O-модулей в системах АСУ ТП;
• Размещение блоков питания и терморегуляторов в холодильных камерах с автоматическим управлением.

Практические советы

• Перед установкой проверьте, что все отверстия на плате совпадают с местами крепления вашего оборудования - возможны различия в стандартах производителей;
• При монтаже тяжелого оборудования (например, трансформаторов) распределяйте вес равномерно по всей площади платы;
• Используйте антивибрационные прокладки под оборудование - это снизит передачу вибрации на корпус шкафа;
• При длительной эксплуатации в сыром помещении периодически осматривайте поверхность платы - при появлении белого налета (высола цинка) протрите сухой тряпкой, чтобы сохранить защитные свойства;
• Артикул r5pce2030 - единственный идентификатор этой модели; при заказе всегда указывайте полное название и артикул, чтобы избежать путаницы с аналогичными изделиями.
