Монтажная плата частичная для шкафа CQE (ВхШ) 1000x800 мм | R5PPS10008 DKC ДКС

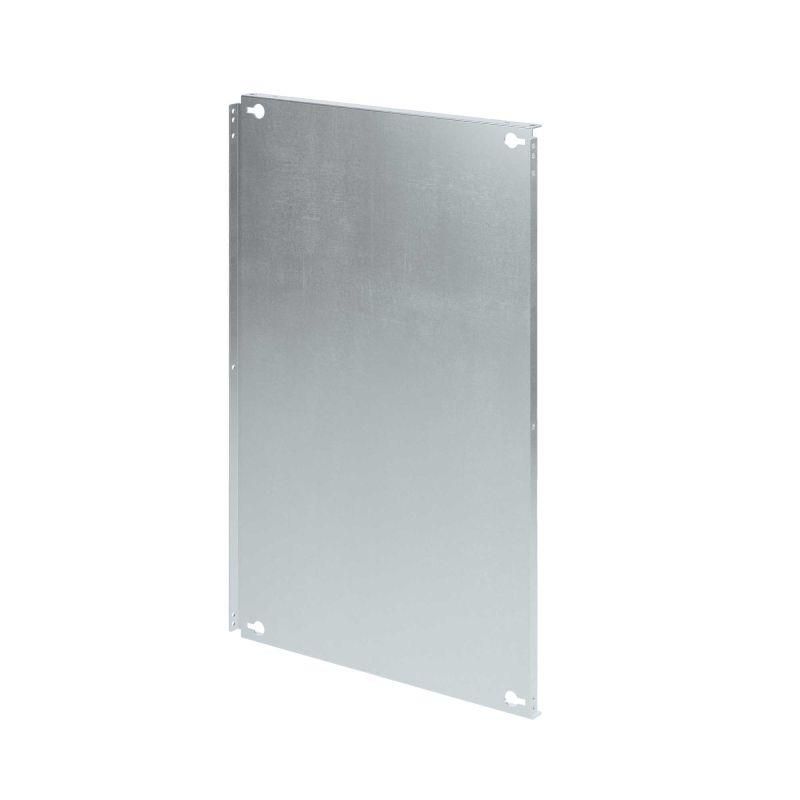

Монтажная плата частичная для шкафа CQE (ВхШ) 1000x800 мм DKC - элемент сборки распределительных шкафов, обеспечивающий надёжную фиксацию аппаратуры на раме. Произведённая из оцинкованной стали и выполненная в перфорированном исполнении, эта плата совместима со шкафами серии RAM block и используется там, где требуется гибкая организация внутреннего пространства.

Назначение и область применения

Монтажная плата частичная для шкафа CQE (ВхШ) 1000x800 мм DKC применяется для крепления электрооборудования внутри силовых и автоматических шкафов. Подходит для установки контакторов, реле, модулей управления, клеммных колодок и других устройств, требующих жёсткой фиксации. Частичный тип монтажной платы позволяет использовать её как дополнительную поверхность для нагрузки, не заполняя всю высоту шкафа - удобно при компактных решениях или когда часть пространства занята кабельными трассами.

Технические характеристики

• Размеры: высота 1000 мм, ширина 800 мм
• Материал: сталь толщиной 2 мм
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности
• Перфорация: да - наличие круглых отверстий шагом 10 мм для крепления болтами и винтами M4–M6
• Исполнение: серия R5PPP (перфорированная)
• Совместима с шкафами серии RAM block

Совместимость и монтаж

Монтажная плата частичная для шкафа CQE (ВхШ) 1000x800 мм DKC устанавливается вертикально на направляющие профили шкафа. Крепится через предварительно просверленные отверстия на раме или боковые стенки шкафа. Перфорация позволяет фиксировать оборудование любыми стандартными крепёжными элементами - без необходимости сверления дополнительных отверстий. Для подключения заземления предусмотрены специальные точки на корпусе - достаточно подключить перемычку к контактному выступу.

Аксессуары в комплекте: кронштейны, самонарезающие винты и заземляющая планка - всё необходимое для первичного монтажа.

Безопасность и стандарты

Производитель соблюдает требования EN 61439-1 и ГОСТ Р МЭК 61439-1 для сборочных единиц распределительных устройств. Оцинкованное покрытие соответствует DIN EN ISO 1461. Нагрузочная способность рассчитана на равномерное распределение веса до 50 кг при правильном креплении к несущим элементам шкафа.

Преимущества

• Универсальная перфорация - можно крепить оборудование любой формы и размера
• Высокая механическая прочность благодаря толщине стали 2 мм
• Заземление реализовано в конструкции - снижает риск возникновения потенциальных различий
• Легко комбинируется с другими элементами шкафа - сплошными и частичными платами
• Не требует дополнительной подготовки перед установкой - готова к работе сразу после доставки

Ограничения применения

• Не предназначен для горизонтального монтажа - не рассчитана на восприятие значительных изгибающих нагрузок
• Не рекомендуется использовать в средах с постоянным воздействием агрессивных химикатов - цинк может повредиться при длительном контакте с кислотами или щелочами
• Подходит только для шкафов серии RAM block с соответствующими направляющими - несовместима с другими системами крепления
• Не заменяет полноформатную монтажную плиту - при большой плотности оборудования лучше использовать сплошную версию (R5PPS)

Примеры использования

• Автоматизация производственных линий - крепление контроллеров и реле рядом с кабельными каналами
• Щиты управления насосными станциями - размещение терморегуляторов и реле времени
• Распределительные пункты в пищевой промышленности - использование в условиях повышенной влажности благодаря оцинкованию
• Оборудование для HVAC - установка датчиков температуры и управляемых клапанов

Практические советы

• Проверьте посадочные отверстия на шкафе - они должны точно совпадать с расположением крепёжных отверстий на плате
• При использовании вибрационного оборудования закрепите все устройства дополнительно контргайками
• Не используйте более длинные винты, чем указано в руководстве - есть риск задеть провода или компоненты за платой
• Если нужна максимальная жёсткость - сочетайте эту плату с двумя боковыми монтажными платами
• Для обслуживания оставьте минимум 100 мм свободного пространства вокруг платы - так легче доступ к клеммам и заземлению
