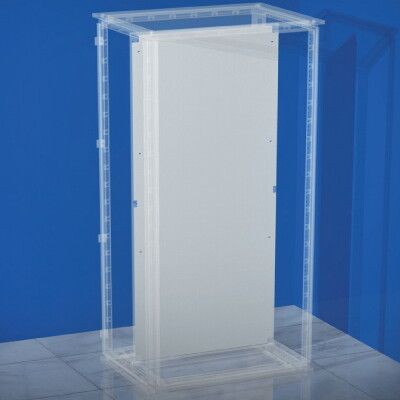

Монтажная плата, дополнительная, для шкафов CQE, 1800 x 600 мм | R5RPSP1860 DKC ДКС R5PSP1860

Монтажная плата дополнительная для шкафов CQE, 1800 x 600 мм от DKC (ДКС) — это усиленный элемент для внутренней компоновки шкафов серии RAM block, позволяющий распределить нагрузку на тяжелое оборудование и организовать двусторонний монтаж. Артикулы r5psp1860 и r5rpsp1860 предназначены для профессионального использования в системах автоматизации и релейной защиты.

Назначение и область применения

Монтажная плата дополнительная для шкафов CQE, 1800 x 600 мм используется для крепления тяжелого оборудования внутри шкафов серии RAM block. Она применяется там, где основная плата недостаточно выдерживает нагрузку или требуется разместить оборудование с двух сторон — например, частотные преобразователи, силовые модули, реле, контакторы и другие устройства массой до 1000 кг. Подходит для промышленных объектов: АЭС, ТЭЦ, заводские линии, насосные станции, системы управления энергообъектами.

Технические характеристики

• Размеры: 1800 × 600 мм
• Толщина материала: 2,5 мм
• Материал: сталь
• Покрытие: оцинкованное (защита от коррозии)
• Перфорация: есть — для фиксации крепежа и проводки
• Максимальная нагрузка: до 1000 кг
• Совместима со шкафами серии RAM block

Совместимость и монтаж

Плата рассчитана исключительно для установки в шкафы CQE серии RAM block. Устанавливается параллельно основной монтажной плате или на противоположной стенке шкафа — для двустороннего расположения оборудования. Крепление осуществляется через перфорированные отверстия с помощью болтов или самонарезающих винтов. Для монтажа необходим доступ к задней стенке шкафа. Не рекомендуется использовать вне рамок шкафов CQE — габариты и система крепления нестандартны.

Преимущества

• Высокая жесткость благодаря толщине 2,5 мм — устойчивость к деформации под тяжелыми нагрузками
• Оцинкованное покрытие защищает от коррозии даже в условиях повышенной влажности
• Перфорация упрощает крепление кабелей, кронштейнов и оборудования без дополнительной обработки поверхности
• Возможность двустороннего монтажа экономит место внутри шкафа и увеличивает плотность компоновки

Ограничения применения

• Не предназначена для самостоятельного использования — требует наличия совместимого шкафа CQE серии RAM block
• Не подходит для монтажа в шкафах других серий или производителей — отличаются размеры и система крепления
• Не является несущей конструкцией для вертикальных нагрузок выше 1000 кг — превышение может вызвать прогиб или разрушение
• Не следует применять в средах с постоянным воздействием открытых химических реагентов — цинк уязвим к кислотам и щелочам

Примеры использования

• Установка частотного преобразователя мощностью 400 кВт на задней стенке шкафа управления насосной станцией
• Размещение блока релейной защиты и термостатов на дополнительной плате рядом с основными коммуникациями
• Использование в двустороннем исполнении — силовая часть спереди, контрольная — сзади, в шкафу автоматики производственной линии

Практические советы

• Проверьте перед монтажом, что высота шкафа позволяет разместить две платы (основную и дополнительную) без перекрытия двери
• Используйте антивибрационные прокладки под тяжелые устройства — даже при прочной плате возможна передача вибраций на корпус
• При использовании в сыром помещении проверяйте целостность оцинкованного слоя — при повреждении обработайте края антикоррозийным составом
• Артикулы r5psp1860 и r5rpsp1860 — идентичны по функциям; различие может быть в комплектации или партии — уточните у поставщика
• При проектировании учтите зазор между платой и боковыми стенками — минимальный зазор 5–10 мм для удобства прокладки кабелей
