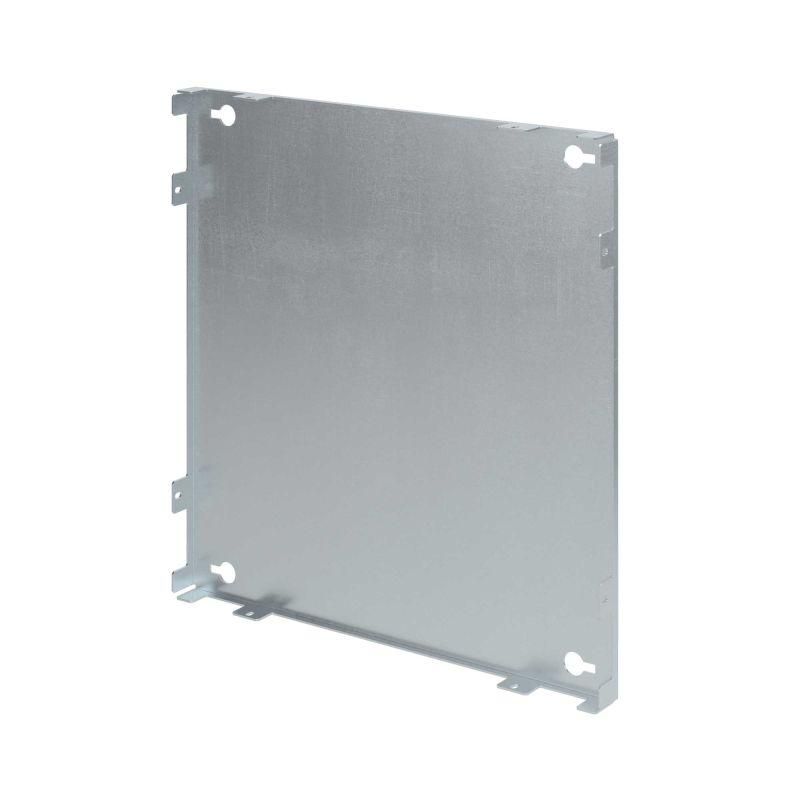

Монтажная плата боковая для шкафа CQE (ВхГ) 1600x600 мм | R5LPS1606 DKC ДКС

Монтажная плата боковая для шкафа CQE (ВхГ) 1600x600 мм от DKC - элемент для крепления аппаратуры внутри силовых шкафов. Выполнена из оцинкованной стали, совместима со шкафами серии RAM block, артикул r5lps1606 подходит для установки на полную или промежуточную высоту корпуса.

Назначение и область применения

Монтажная плата боковая для шкафа CQE (ВхГ) 1600x600 мм используется для фиксации электрооборудования внутри распределительных шкафов: автоматических выключателей, контакторов, реле, модулей управления. Применяется в промышленных системах - на станках, конвейерах, в системах автоматизации. Подходит как для новых сборок, так и для модернизации существующих шкафов.

Технические характеристики

• Размеры: 1600 мм (высота) × 600 мм (глубина)
• Материал: сталь толщиной 2 мм
• Покрытие: оцинкованное - защищает от коррозии
• Перфорация: да - позволяет крепить оборудование через отверстия
• Тип исполнения: перфорированный (R5LPP) / сплошной (R5LPS)
• Комплект: плата + монтажные аксессуары (болты, гайки, шайбы)

Совместимость и монтаж

Плата совместима с шкафами серии RAM block от DKC. Крепится к боковым стенкам шкафа с помощью стандартных кронштейнов. Монтируется как на всю высоту шкафа, так и на промежуточный уровень - благодаря универсальной системе крепления. Для установки требуется доступ к внутренним поверхностям шкафа. Перфорация позволяет использовать самонарезающие винты M4–M6. Оцинкованное покрытие снижает риск повреждений при затяжке крепежа.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и электробезопасности для промышленного оборудования. Оцинкованное покрытие обеспечивает долговечность в условиях повышенной влажности. Плата способна выполнять функцию проводника заземления - при правильном подключении к корпусу шкафа она передаёт потенциал заземления на установленное оборудование.

Преимущества

• Высокая жесткость - стальная основа толщиной 2 мм не деформируется под нагрузкой
• Ускоренный монтаж - готовые отверстия и комплект крепежа исключают необходимость сверления
• Заземление через плату - уменьшает количество внешних проводников
• Устойчивость к коррозии - цинковое покрытие сохраняет целостность даже в агрессивной среде
• Гибкость установки - можно монтировать на любой уровне шкафа

Ограничения применения

• Не предназначен для наружной установки - не имеет защиты IP
• Подходит только для шкафов с подходящими габаритами и типом рамы (RAM block)
• Не рекомендуется для крепления тяжелых устройств массой более 25 кг без дополнительной опоры
• Сплошная версия (R5LPS) требует предварительного сверления отверстий под оборудование

Примеры использования

• Крепление DIN-рейки с автоматическими выключателями в щите управления насосной станцией
• Фиксация PLC-модулей и реле в шкафу конвейерной системы
• Установка преобразователей частоты на боковой стенке шкафа с ограниченным пространством
• Альтернатива дорогостоящим профилям при ремонте старых шкафов

Практические советы

• Выбирайте перфорированную версию (R5LPP), если нужна гибкость расположения оборудования; сплошную (R5LPS) - когда важна максимальная жесткость и отсутствие пыли в отверстиях
• Проверьте посадочные места на шкафе - глубина 600 мм должна точно совпадать с внутренней шириной корпуса
• При использовании болтов M6 убедитесь, что они не выходят за пределы задней стенки шкафа
• Для лучшего заземления соедините плату с корпусом шкафа двумя точками - сверху и снизу
• При замене старой платы используйте тот же артикул r5lps1606 - он гарантирует совместимость с оригинальными кронштейнами DKC
