Монтажная плата, дополнительная, для шкафов CQE, 1800 x 800 мм | R5RPSP1880 DKC ДКС R5PSP1880

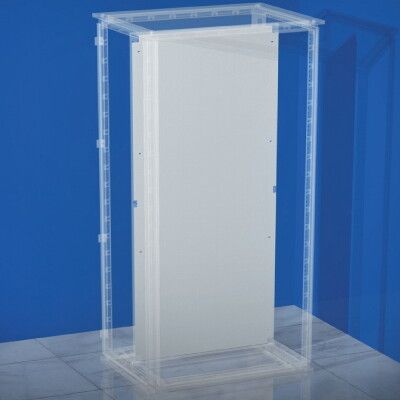

Монтажная плата дополнительная для шкафов CQE, 1800 x 800 мм от DKC (ДКС) - это усиленный элемент для внутренней компоновки шкафов серии RAM block, позволяющий распределить нагрузку на тяжелое оборудование и организовать двусторонний монтаж. Артикулы r5rpsp1880 и r5psp1880 предназначены для модульных решений в системах автоматизации и релейной защиты.

Назначение и область применения

Монтажная плата дополнительная для шкафов CQE, 1800 x 800 мм используется для крепления тяжелого оборудования внутри шкафов серии RAM block. Подходит для устройств массой до 1000 кг. Применяется там, где требуется увеличить площадь монтажа или разместить оборудование с двух сторон шкафа - например, частотные преобразователи, силовые контакторы, блоки релейной защиты, системы мониторинга. Особенно эффективна при ограниченном пространстве внутри шкафа.

Технические характеристики

• Размеры: 1800 × 800 мм
• Толщина материала: 2,5 мм
• Материал: сталь
• Покрытие: оцинкованное (защита от коррозии)
• Перфорация: есть - для фиксации крепежа и проводов
• Максимальная нагрузка: до 1000 кг

Совместимость и монтаж

Плата совместима исключительно со шкафами серии RAM block от DKC (ДКС). Устанавливается параллельно основной монтажной плите - либо на передней, либо на задней стенке шкафа. Крепление осуществляется через предварительно выполненные отверстия с помощью болтов или самонарезающих винтов. Для двустороннего монтажа допускается установка второй платы с противоположной стороны - это удваивает доступную площадь для оборудования без изменения габаритов шкафа. Перфорация позволяет легко фиксировать DIN-рейки, кронштейны и кабельные каналы.

Безопасность и стандарты

Изделие соответствует требованиям прочности и устойчивости к механическим воздействиям, предусмотренным для шкафов RAM block (IK10). Оцинкованное покрытие защищает от коррозии в условиях повышенной влажности и агрессивной среды. Нет требований к электрической изоляции - плата является неизолированным металлическим элементом, поэтому все токоведущие части должны быть изолированы от нее согласно правилам электроустановок.

Преимущества

• Высокая несущая способность - выдерживает до 1000 кг равномерно распределенной нагрузки
• Увеличивает плотность компоновки - позволяет размещать оборудование с двух сторон
• Оцинкованное покрытие продлевает срок службы даже в сырых помещениях
• Перфорация упрощает монтаж и адаптацию под любые типы креплений
• Совместима с существующими решениями серии RAM block - не требует доработки шкафа

Ограничения применения

• Не применяется вне шкафов серии RAM block - несовместима с другими сериями корпусов
• Не предназначена для вертикального крепления на стену - только внутри шкафа
• Не имеет собственных средств электрической изоляции - необходимо обеспечивать заземление и изоляцию токоведущих элементов
• Запрещено использовать при температуре выше +60 C длительное время - риск деформации оцинкованного слоя

Примеры использования

• Частотный преобразователь мощностью 45 кВт, установленный на задней стороне шкафа
• Группа реле защиты и блоков управления в промышленном контроллере
• Аппаратура мониторинга энергопотребления на заводе с высокой плотностью оборудования
• Системы аварийного отключения с несколькими контактными группами, требующими жесткой фиксации

Практические советы

• Проверьте посадочные отверстия на основной плите - они должны точно совпадать с перфорацией дополнительной платы
• При двустороннем монтаже учитывайте свободный проход между плитами - минимум 150–200 мм для обслуживания и теплоотвода
• Используйте антивибрационные прокладки под тяжелое оборудование - снижают нагрузку на крепеж и продлевают срок службы
• Обязательно заземлите плату через корпус шкафа - она является частью контура защитного заземления
• При замене старых плат - сохраняйте оригинальные крепежные элементы; новые отверстия могут отличаться по шагу
