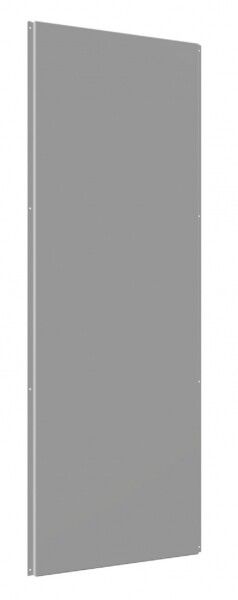

Монтажная плата FORT для корпуса высотой 1800 и шириной 800 EKF PROxima | FM188

Монтажная плата для корпуса высотой 1800 мм и шириной 800 мм FORT PROxima - это стальная основа для установки оборудования внутри шкафов серии FORT, обеспечивающая надёжную фиксацию компонентов автоматизированных систем и силовых НКУ. Артикул fm188 совместим с корпусами EKF PROxima и рассчитана на длительную эксплуатацию в промышленной среде.

Назначение и область применения

Монтажная плата используется для крепления электрооборудования внутри шкафов серии FORT - например, автоматических выключателей, контакторов, реле, преобразователей частоты и других устройств. Подходит для сборки систем автоматизации, управления и распределения энергии на токи до 4000 А. Применяется в промышленных объектах: на заводах, в насосных станциях, на транспорте, в энергообъектах.

Технические характеристики

• Тип изделия: монтажная плата
• Размеры: высота 1800 мм, ширина 800 мм
• Материал: оцинкованная сталь
• Защитное покрытие: оцинкованное
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Плата предназначена исключительно для шкафов серии FORT PROxima с габаритами 1800×800 мм. Устанавливается внутрь корпуса с помощью болтовых соединений или специальных крепёжных отверстий, предусмотренных в каркасе шкафа. Для правильного монтажа необходимо убедиться, что посадочные точки на плате совпадают с отверстиями в раме корпуса. Не рекомендуется использовать с другими моделями шкафов - даже аналогичными по размеру, поскольку крепёжные отверстия могут отличаться.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Материал - оцинкованная сталь - обеспечивает устойчивость к коррозии в условиях повышенной влажности. Совместимо с шкафами FORT, имеющими сертификат сейсмостойкости 8 баллов по шкале MSK. Защита IP31/IP54 корпуса сохраняется при правильном монтаже платы - зазоры между платой и стенками шкафа не должны нарушать герметичность.

Преимущества

• Высокая механическая прочность благодаря толщине стали и оцинкованному слою
• Устойчивость к воздействию влаги, пыли и химически активных сред
• Долгий срок службы - гарантия 5 лет
• Поддерживает точную и равномерную нагрузку на оборудование за счёт жёсткой конструкции
• Совместима с другими аксессуарами серии FORT: монтажными рейками, пластронами, цоколями

Ограничения применения

• Не предназначена для наружной установки - работает только внутри закрытых шкафов
• Не подходит для шкафов других серий, даже если размеры совпадают
• Не следует использовать в средах с постоянным воздействием кислот, щелочей или солевых растворов - оцинкованное покрытие имеет ограниченную устойчивость к таким агрессивным веществам
• Не рекомендуется сверлить дополнительные отверстия - это снижает коррозионную стойкость и нарушает целостность покрытия

Примеры использования

• Установка автоматического выключателя и контакторов в шкафу управления насосной станцией
• Фиксация преобразователей частоты и PLC-блоков в системе автоматизации конвейера
• Сборка силового распределительного устройства (НКУ) на предприятии с током до 4000 А
• Монтаж аппаратуры в шкафу управления технологическим процессом на пищевом производстве

Практические советы

• Перед монтажом проверьте соответствие отверстий на плате и в корпусе - несоответствие может потребовать доработки, что нарушит защиту IP
• При использовании тяжёлого оборудования (например, больших трансформаторов) убедитесь, что вес равномерно распределён по всей площади платы
• Для удобства обслуживания комбинируйте плату с регулируемыми монтажными рейками - это позволяет менять расположение устройств без перебора креплений
• При необходимости замены платы - используйте оригинальные крепёжные элементы от EKF, чтобы не повредить резьбу в корпусе
• Артикул fm188 - единственный подходящий вариант для шкафов FORT PROxima размером 1800×800 мм; другие модели плат не подойдут по форме и местам крепления
