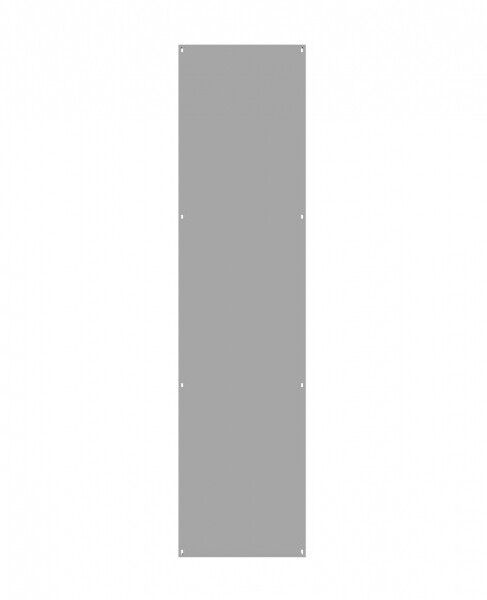

Панель монтажная (1600х710х2,5) к ВРУ Unit(1800х800хГ) и ЩО-70 Unit EKF PROxima | mb15-16-71s

Панель монтажная 1600х710х2,5 для ВРУ Unit (1800х800хГ) и ЩО-70 Unit PROxima от EKF - металлическая основа для установки аппаратуры в вводно-распределительных устройствах. Подходит для сборки щитов в помещениях с умеренной влажностью, используется в составе комплектов PROxima.

Назначение и область применения

Панель монтажная 1600х710х2,5 предназначена для монтажа внутренних элементов вводно-распределительных устройств (ВРУ): автоматических выключателей, счетчиков, контакторов, шин и других компонентов. Применяется в зданиях жилой, коммерческой и промышленной застройки - например, в подъездных щитах, на этажных распределительных пунктах, в цехах и складских комплексах. Совместима с сериями ВРУ Unit и ЩО-70 Unit PROxima.

Технические характеристики

• Размеры: 1600×710×2,5 мм (высота × ширина × толщина)
• Материал: сталь
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности
• Толщина стенки: 2,5 мм - обеспечивает достаточную жесткость для крепления тяжелых модулей
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Панель рассчитана на установку в корпуса ВРУ Unit (1800×800×Г) и ЩО-70 Unit PROxima. Крепление осуществляется через предварительно выполненные отверстия для самонарезающих винтов или заклепок. Учитывайте посадочные габариты: внешние размеры панели меньше габаритов корпуса - она фиксируется внутри рамы, не выходя за её контур. Для удобства монтажа рекомендуется использовать крепеж с плоской головкой, чтобы избежать перегрузки поверхности.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р МЭК 61439-1 к прочности и электробезопасности металлоконструкций для распределительных устройств. Оцинкованное покрытие снижает риск возникновения коррозийного повреждения, что продлевает срок службы и сохраняет целостность заземления.

Преимущества

• Высокая механическая прочность благодаря толщине 2,5 мм - позволяет крепить тяжелые автоматы и шины без деформаций
• Оцинкованное покрытие увеличивает долговечность в сравнении с обычной сталью
• Стандартные размеры обеспечивают взаимозаменяемость с другими изделиями серии PROxima
• Поддерживается гарантия до 5 лет - подтверждает надежность материала и производства

Ограничения применения

• Не предназначена для открытого монтажа на улице - отсутствует степень защиты IP, требуется герметичный корпус
• Не подходит для сред с высокой химической активностью (например, агрессивные пары, кислоты)
• Толщина 2,5 мм недостаточна для нагрузок свыше 100 кг на единицу площади - не используйте для массивных трансформаторов без дополнительной опоры

Примеры использования

• Основание для вводно-распределительного щита в многоквартирном доме с учетом потребления по этажам
• Фрейм для распределительного щита в производственном цехе с несколькими группами оборудования
• Запасная панель для замены поврежденной в старом ЩО-70 Unit PROxima

Практические советы

• Перед монтажом проверьте соответствие отверстий на панели и корпусе - не все модели имеют одинаковое расположение креплений
• При использовании в сыром помещении дополнительно обработайте края панели антикоррозийным составом
• Не затягивайте крепеж слишком сильно - это может вызвать деформацию стали и нарушить геометрию панели
• Артикул mb15-16-71s - точный идентификатор для заказа запасных частей; всегда указывайте его при запросе в сервисе
