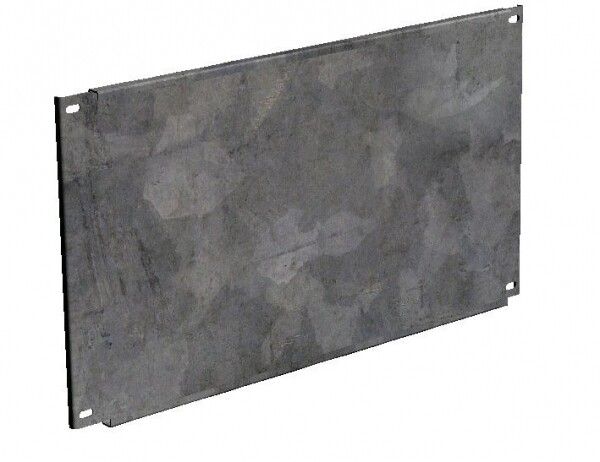

Панель монтажная (510х480) к ВРУ Unit (Вх600хГ) EKF PROxima | mb15-08-01-05s

Панель монтажная (480х510х2,5) к ВРУ Unit (Bх600хГ) от EKF серии PROxima - это основание для установки аппаратуры в распределительных устройствах. Она изготовлена из оцинкованной стали и рассчитана на долгую службу в условиях промышленного использования.

Назначение и область применения

Панель монтажная используется для фиксации электрооборудования внутри шкафов ВРУ UNIT и ЩО-70. Её применяют при сборке силовых щитов, распределительных пунктов и автоматических систем управления. Подходит для монтажа автоматических выключателей, контакторов, реле, модульных устройств и других компонентов, требующих жесткой базовой поверхности.

Технические характеристики

• Размеры: 480×510×2,5 мм (длина × высота × толщина)
• Материал: сталь оцинкованная, толщиной 2 мм
• Покрытие: цинковое антикоррозийное
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Панель монтажная (480х510х2,5) к ВРУ Unit (Bх600хГ) совместима исключительно со шкафами серии ВРУ UNIT и ЩО-70. Крепление осуществляется через предварительно подготовленные отверстия в корпусе шкафа - панель устанавливается на направляющие или болты, предусмотренные конструкцией шкафа. Убедитесь, что посадочные места соответствуют габаритам панели: 480×510 мм. Не используйте для шкафов других серий - возможна некорректная установка или перегрузка креплений.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к механической прочности и коррозионной стойкости для промышленного электрооборудования. Оцинкованное покрытие обеспечивает защиту от воздействия влаги и агрессивных сред в помещениях класса IP54 и выше. Соответствие нормам ГОСТ Р 51321.1 и IEC 61439 подтверждается испытаниями производителя.

Преимущества

• Высокая жесткость благодаря толщине 2 мм - минимизирует деформацию при нагрузках
• Цинковое покрытие защищает от ржавчины даже при длительном использовании в сырых помещениях
• Форм-фактор точно соответствует внутренним габаритам шкафов ВРУ UNIT и ЩО-70 - не требуется доработка
• Поддерживается гарантия до 5 лет - подтверждает надежность материала и производства

Ограничения применения

• Не предназначен для наружной установки - не имеет герметичной защиты
• Не рекомендуется использовать в шкафах других серий, кроме ВРУ UNIT и ЩО-70
• Не подходит для монтажа тяжелых элементов свыше 30 кг без дополнительной опоры
• Не заменяет заземляющую шину - необходимо отдельное подключение контура заземления

Примеры использования

• Установка вводно-распределительного устройства (ВРУ) в административном здании
• Сборка щита освещения в производственном цехе
• Монтаж системы управления насосными станциями в канализационных узлах
• Комплектация распределительного щита ЩО-70 в жилом доме

Практические советы

• Перед монтажом проверьте соответствие отверстий в шкафу и панели - не допускайте принудительной подгонки
• При установке тяжелых аппаратов (например, частотных преобразователей) дополнительно закрепите их к раме шкафа, а не только к панели
• При необходимости можно просверлить дополнительные отверстия - используйте сверло по металлу и соблюдайте шаг не менее 15 мм от края
• Панель монтажная (480х510х2,5) к ВРУ Unit (Bх600хГ) от EKF серии PROxima легко окрашивается - если нужен цвет, используйте эмали по металлу после обезжиривания
• Артикул mb15-08-01-05s - сохраняйте его при заказе запасных деталей или при ремонте шкафа
