МРПИнг 22 серый Металлорукав герметичный в серой ПВХ-изоляции, не поддерживает горение - 88296 КВТ

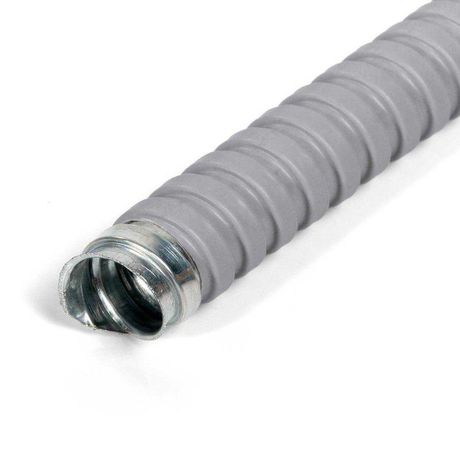

Металлорукав МРПИнг 22 серый от Fortisflex - гибкий металлический рукав с оцинкованной стальной основой и ПВХ-покрытием, предназначенный для защиты кабелей и проводов в условиях повышенной механической нагрузки и воздействия внешних факторов. Артикул 88296 подходит для прокладки в помещениях и на улице, совместим с фитингами Fortisflex.

Назначение и область применения

Металлорукав МРПИнг 22 серый используется для защиты кабельных линий от механических повреждений, влаги, пыли и перегрузок. Подходит как для открытой, так и для скрытой проводки. Области применения: системы вентиляции, кондиционирования, обогрева, промышленное оборудование, конвейеры, участки с перемещением сыпучих материалов. Также применяется там, где требуется защита от электрического тока и коррозии.

Технические характеристики

• Наружный диаметр: 24,9 мм - позволяет пропускать кабели до 12–14 мм в диаметре (с учётом запаса на изгиб)
• Материал корпуса: стальная оцинкованная лента - устойчивость к коррозии и долгий срок службы
• Покрытие: самозатухающий ПВХ - не поддерживает горение, снижает риск возгорания при перегреве
• Степень защиты: IP65 - полная защита от пыли и струй воды под давлением
• Температурный диапазон эксплуатации: от –40 C до +75 C - работает в холодных и жарких средах
• Температура монтажа: не ниже –5 C - при более низких температурах материал становится хрупким
• Статический радиус изгиба: 64 мм - минимальный допустимый радиус изгиба при фиксированном положении
• Разрывное усилие: 700 Н - выдерживает значительную механическую нагрузку
• Цвет: серый - соответствует промышленным стандартам визуального контроля
• Электроизоляционные свойства: покрытие ПВХ предотвращает контакт с токоведущими частями, защищает от поражения током
• Степень защиты от ударов: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с высоты 50 см)

Совместимость и монтаж

Металлорукав МРПИнг 22 серый совместим с фитингами серии Fortisflex: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР. Установка выполняется путём вставки рукава в фитинг и затяжки зажимного кольца. Не требует специальных инструментов - достаточно плоскогубцев или ключа для фитингов. Гибкость конструкции позволяет выполнять повороты под углом до 180° без потери целостности. При монтаже важно соблюдать минимальный радиус изгиба 64 мм - превышение риска образования трещин в ПВХ-покрытии.

Безопасность и стандарты

Металлорукав МРПИнг 22 серый соответствует требованиям безопасности по защите от электрического тока благодаря изолирующему слою ПВХ. Степень защиты IP65 и IK07 обеспечивают соответствие нормам для промышленных объектов. Самозатухающий ПВХ снижает распространение огня - материал не поддерживает горение. Соответствует требованиям ГОСТ Р 50571 и IEC 61084 для кабельных каналов.

Преимущества

• Высокая прочность на разрыв - 700 Н - надёжна даже при сильных нагрузках
• Гибкость и возможность многократных изгибов - удобна при прокладке в труднодоступных местах
• Защита от коррозии - оцинкованная сталь увеличивает срок службы в агрессивных средах
• Не поддерживает горение - безопасна в помещениях с высоким уровнем пожарной опасности
• IP65 - подходит для влажных помещений, наружной установки, пищевой и фармацевтической промышленности
• Совместимость с широким спектром фитингов Fortisflex - упрощает замену и модернизацию систем

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не гарантирует герметичность при длительном контакте с жидкостью
• Монтаж невозможен при температуре ниже –5 C - ПВХ теряет эластичность, возможны трещины
• Не рекомендован для использования в средах с агрессивными химическими веществами (например, растворители, кислоты) - ПВХ может деформироваться
• Отсутствие уплотнений - при необходимости герметизации соединений требуется использовать дополнительные уплотнительные элементы
• Не является несущим элементом - не рассчитан на подвеску тяжёлых кабелей; вес кабеля должен компенсироваться другими способами крепления

Примеры использования

• Защита силовых кабелей на конвейерах в пищевых цехах
• Прокладка сигнальных линий в системах вентиляции и кондиционирования
• Обвязка трубопроводов в тепловых пунктах - защита от вибраций и механических ударов
• Подключение датчиков в автоматических линиях с частыми движениями
• Прокладка кабелей в наружных распределительных щитах - устойчивость к осадкам и пыли

Практические советы

• Перед монтажом проверьте внутренний диаметр рукава - он составляет около 18–19 мм, что ограничивает количество и диаметр прокладываемых кабелей
• При использовании в холодных условиях (ближе к –40 C) избегайте резких движений - металл может стать менее пластичным
• Для длинных участков используйте крепления через каждые 1–1,5 метра - предотвратите провисание и перегрузку
• Выбирайте фитинги Fortisflex с аналогичным наружным диаметром - точное совпадение исключает протечки и люфт
• При необходимости герметизации соединений - примените силиконовые уплотнительные кольца или термоусадочные муфты
• Артикул 88296 - оптимальный выбор для замены старых рукавов в уже действующих системах, поскольку сохраняет совместимость с существующими фитингами
