МРПИнг 22 серый с протяжкой Металлорукав герметичный в серой ПВХ-изоляции, не поддерживает горение, - 88310 КВТ

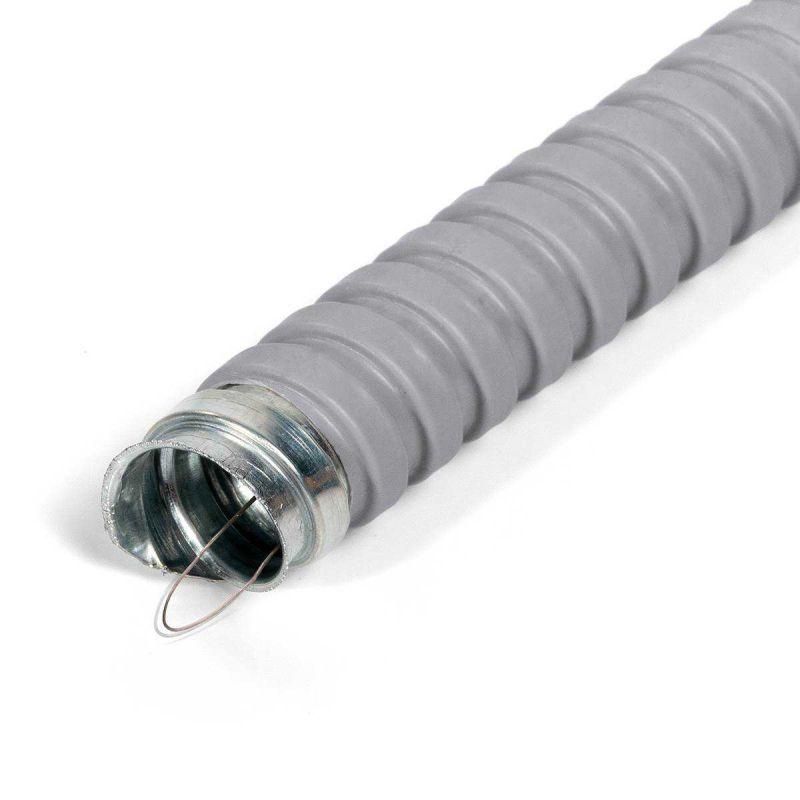

Металлорукав МРПИнг 22 с протяжкой, серый от Fortisflex и КВТ - это гибкий защищённый канал для прокладки кабелей и проводов в условиях повышенной механической нагрузки и воздействия окружающей среды. Артикул 88310 подходит как для внутренних, так и для наружных работ благодаря высокой степени защиты и широкому температурному диапазону.

Назначение и область применения

Металлорукав МРПИнг 22 с протяжкой, серый предназначен для безопасной прокладки силовых и слаботочных кабелей в местах, где требуется защита от ударов, пыли, влаги и механических повреждений. Подходит для скрытой и открытой проводки в промышленных, коммерческих и жилищных объектах. Часто используется в системах вентиляции, кондиционирования, обогрева, а также для транспортировки сыпучих материалов. Удобен там, где нужна гибкая, надёжная и долговечная оболочка для кабеля.

Технические характеристики

• Наружный диаметр: 24,9 мм - позволяет пропускать кабели с соответствующим внешним диаметром, учитывая запас для удобного монтажа;
• Материал корпуса: стальная оцинкованная лента - обеспечивает прочность и устойчивость к коррозии;
• Покрытие: самозатухающий ПВХ - не поддерживает горение, снижает риск распространения пламени;
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления;
• Температура эксплуатации: от –40 C до +75 C - работает в суровых климатических условиях;
• Температура монтажа: не ниже –5 C - при более низких температурах материал становится хрупким, требует предварительного прогрева;
• Разрывное усилие: 700 Н - выдерживает значительную нагрузку без разрыва;
• Статический радиус изгиба: 64 мм - минимальный допустимый радиус изгиба при статической установке;
• Наличие протяжки: да - стальная проволока внутри рукава упрощает затяжку кабелей;
• Цвет: серый - совместим с большинством промышленных интерьеров и легко визуально определяется;
• Уплотнение: отсутствует - требует использования фитингов с уплотнением для герметизации концов;
• Электроизоляционные свойства: есть - обеспечивает защиту от поражения электрическим током даже при контакте с металлическими частями;
• Защита от удара: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с 50 см).

Совместимость и монтаж

Металлорукав МРПИнг 22 с протяжкой, серый совместим с фитингами серии Fortisflex: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР. Для герметичного соединения обязательно используйте фитинги с уплотнителем - сам рукав уплотнения не имеет. При монтаже соблюдайте минимальный радиус изгиба 64 мм, чтобы не повредить структуру. Протяжка позволяет легко втянуть кабель через весь участок рукава - особенно удобно при длинных трассах. Не рекомендуется перегибать рукав резко или использовать в точках постоянного динамического изгиба - это снизит срок службы.

Безопасность и стандарты

Металлорукав МРПИнг 22 с протяжкой, серый соответствует требованиям безопасности по защите от электрического тока и воспламенения. Самозатухающий ПВХ-слой препятствует распространению огня, что важно для помещений с высокими нормами пожарной безопасности. Степень защиты IP65 гарантирует работу в условиях влажности и пыли, а класс защиты IK07 подтверждает устойчивость к случайным ударам. Соответствие стандартам обеспечивается конструкцией и применяемыми материалами, хотя явного указания на ГОСТ/IEC в данных нет - проверьте соответствие проектным требованиям при использовании в регулируемых зонах.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стали - выдерживает давление, сдавливание и удары;
• Гибкость и возможность изгибов под углом - упрощает прокладку в труднодоступных местах;
• Наличие протяжки - экономит время при прокладке кабелей, исключает необходимость дополнительных инструментов;
• Устойчивость к коррозии - длительный срок службы даже во влажных и агрессивных средах;
• Не поддерживают горение - повышают уровень пожаробезопасности;
• Широкий температурный диапазон - можно использовать в холодильных камерах и на улице летом;
• Совместимость с популярной серией фитингов Fortisflex - упрощает замену и расширение системы.

Ограничения применения

• Не предназначена для постоянного динамического изгиба - не подходит для мобильных механизмов или роботов;
• Отсутствие уплотнения - нельзя использовать без фитингов с уплотнителями в условиях прямого попадания воды или пыли на концах;
• Температура монтажа не ниже –5 C - при более низких температурах ПВХ теряет эластичность, возможны трещины;
• Не рекомендуется для прокладки в местах с постоянным воздействием растворителей, масел или агрессивных химикатов - ПВХ может деформироваться;
• Не является несущей конструкцией - не следует использовать как опору для веса кабеля; кабель должен быть закреплён отдельно.

Примеры использования

• Прокладка кабелей управления в цехах с конвейерами и станками;
• Обвязка трубопроводов в системах вентиляции и кондиционирования;
• Защита кабелей питания в наружных осветительных установках;
• Передача сигналов между оборудованием в пищевой промышленности - благодаря IP65 и антикоррозийному покрытию;
• Прокладка кабелей в помещениях с высокой запылённостью - например, на заводах по производству цемента или древесных плит.

Практические советы

• Перед монтажом проверьте внутренний диаметр рукава - он должен позволять свободно проходить кабелю с учётом изоляции;
• Используйте фитинги Fortisflex с уплотнением (например, ВМ или СТМ) для герметизации входов и выходов - иначе IP65 будет нарушен;
• При работе при температуре близкой к –5 C нагрейте рукав до комнатной перед изгибом - это предотвратит растрескивание ПВХ;
• Не перегружайте протяжку - она рассчитана на легкие кабели, тяжёлые многожильные провода лучше заводить с помощью шнура или специального инструмента;
• При необходимости резки - используйте ножницы по металлу, не срезайте слишком близко к концу, чтобы не повредить протяжку;
• Артикул 88310 - один из самых востребованных размеров в линейке МРПИнг, поэтому всегда есть в наличии у поставщиков Fortisflex и КВТ.
