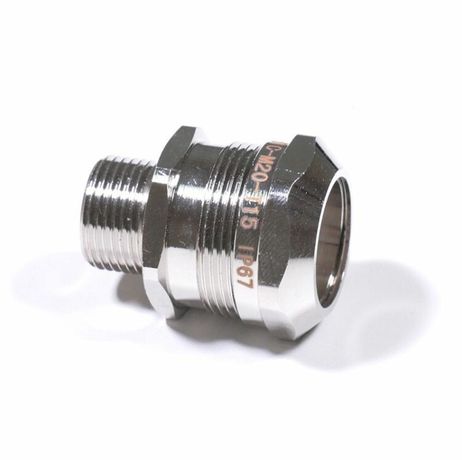

Муфта вводная труба-корпус МТК-ЛС-М16-Т15 IP67 ГОФРОМАТИК - zeta45591 ЗЭТА

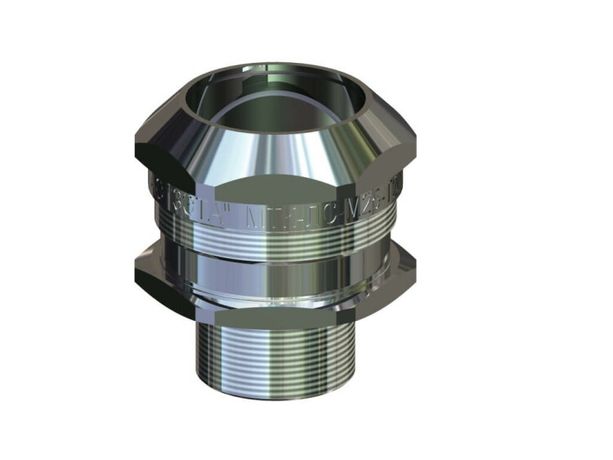

Муфта вводная МТК-ЛС-М16-Т15 IP67 от ЗЭТА Новосибирск предназначена для герметичного ввода металлической трубы в корпуса электротехнических устройств, обеспечивая надёжную защиту от пыли и воды даже при временном погружении. Артикул zeta45591 соответствует требованиям промышленной автоматизации и экстремальных условий эксплуатации.

Назначение и область применения

Муфта вводная МТК-ЛС-М16-Т15 IP67 используется для соединения металлической трубы с корпусом оборудования - например, распределительными шкафами, пультами управления, взрывозащищёнными ящиками. Подходит для прокладки кабелей внутри труб в условиях высокой запылённости, влажности или агрессивной среды. Применяется в машиностроении, энергетике, химической промышленности, на объектах железнодорожного транспорта и в морских установках.

Технические характеристики

• Диаметр входа: 15 мм - подходит для труб с наружным диаметром до этого значения;
• Тип резьбы: M16×1.5 - внешняя метрическая резьба для плотного соединения с корпусом;
• Степень защиты: IP67 - полностью защищена от пыли и выдерживает кратковременное погружение в воду до 1 м на 30 минут;
• Материал корпуса: латунь никелированная - коррозионностойкая, прочная, с гладкой полированной поверхностью;
• Уплотнение: силикон - эластичный, долговечный, сохраняет свойства при температурах от –60 до +150 C;
• Покрытие: никель - повышает устойчивость к химическим веществам и механическому износу;
• Состав: без галогенов - безопасен при горении, не выделяет токсичных паров;
• Цвет: серый - визуально отличается от других типов муфт;
• Климатическое исполнение: УХЛ1 - рассчитана на работу в умеренном и холодном климате, включая открытые площадки и неотапливаемые помещения.

Совместимость и монтаж

Муфта вводная МТК-ЛС-М16-Т15 IP67 совместима с металлическими трубами диаметром до 15 мм. Для монтажа:

• Вставьте трубу внутрь муфты - она будет зажата цанговым механизмом;
• Навинтите муфту на резьбу корпуса устройства (M16×1.5);
• Затяните накидную гайку руками - дополнительного усилия не требуется, так как уплотнение само создаёт герметичность;
• Не используйте инструменты для затяжки трубы - это может повредить силиконовый уплотнитель.

Посадочный диаметр корпуса должен точно соответствовать резьбе M16×1.5. Перед установкой проверьте целостность уплотнения и наличие грязи на резьбовой части.

Безопасность и стандарты

Изделие соответствует требованиям к степени защиты IP67 и выполнено из материалов, не содержащих галогенов, что снижает риск образования токсичных продуктов при перегреве. Климатическое исполнение УХЛ1 соответствует ГОСТ 15150. Конструкция прошла тестирование на устойчивость к воздействию масел, кислот, щелочей, фреона и солевых растворов.

Преимущества

• Высокая герметичность благодаря цанговому зажиму и силиконовому уплотнителю - исключает протечки и попадание пыли;
• Широкий температурный диапазон (-60…+150 C) позволяет использовать в суровых климатических условиях;
• Никелированная латунь устойчива к коррозии, особенно в морском воздухе и агрессивных средах;
• Полированная поверхность легко моется, не задерживает осадки и загрязнения;
• Отсутствие галогенов делает изделие безопасным для закрытых помещений и систем с требованием пожарной безопасности.

Ограничения применения

• Не предназначен для ввода пластиковых или гофрированных труб - только жесткие металлические с наружным диаметром ≤15 мм;
• Не рекомендуется применять в условиях постоянного давления выше атмосферного - муфта не являетсяPressure-герметичной;
• Силиконовый уплотнитель теряет эластичность при длительном контакте с некоторыми органическими растворителями (например, бензол, ацетон) - уточняйте совместимость перед использованием;
• Не следует использовать в качестве крепёжного элемента - нагрузка на трубу должна восприниматься конструкцией системы, а не самой муфтой.

Примеры использования

• Подключение медной трубы к корпусу частотного преобразователя на открытом складе;
• Ввод провода через стальную трубу в взрывозащищённый щит управления на нефтебазе;
• Герметизация ввода в контрольный шкаф на судне - устойчивость к солёному туману;
• Прокладка сигнальных линий в холодильной камере с температурой –40 C.

Практические советы

• Перед установкой проверьте, чтобы труба была чистой и не имела заусенцев - они могут порвать силиконовый уплотнитель;
• Если труба слишком тонкая (менее 12 мм), используйте переходник или уплотнительную втулку - иначе зажим не сработает должным образом;
• При замене уплотнителя - выбирайте оригинальные комплектующие: силикон в этой модели специально подобран для работы в широком диапазоне температур;
• Для обслуживания в труднодоступных местах - предварительно соберите муфту на трубе, затем ввинтите её в корпус - так удобнее работать с ограниченным доступом;
• Артикул zeta45591 - это точная версия с силиконовым уплотнением; если нужна резина МБС - запросите другую модификацию.
