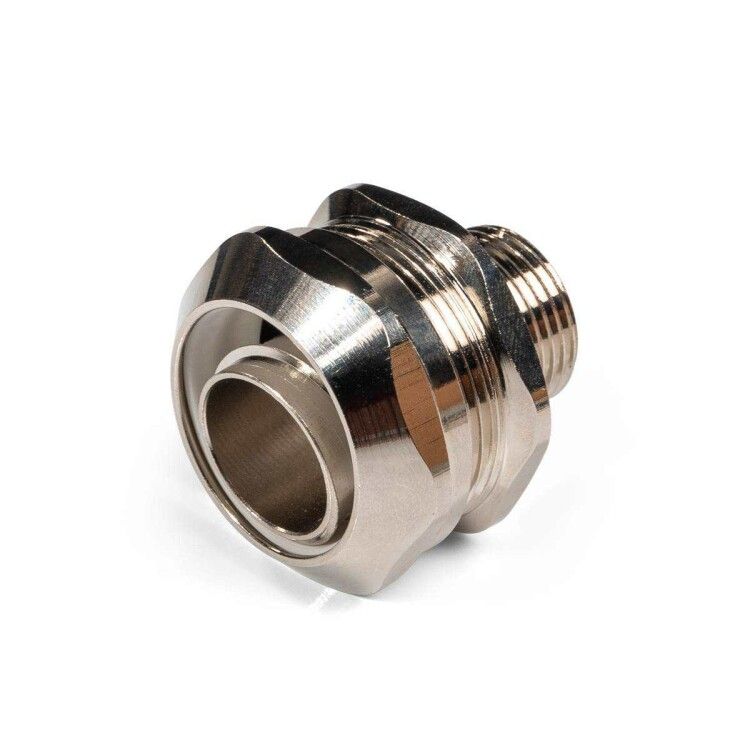

Муфта вводная латунная ВМ-Л-15-М16 | 88855 Fortisflex КВТ

Муфта вводная латунная ВМ-Л-15-М16 от Fortisflex и КВТ обеспечивает герметичный ввод кабеля через стенку электрошкафа, защищая провода от внешней среды. Подходит для работы с металлорукавами в условиях высокой влажности, пыли и перепадов температур.

Назначение и область применения

Муфта вводная латунная ВМ-Л-15-М16 используется для вывода кабелей из металлорукава внутрь корпусов распределительных щитов, шкафов управления и другого электрооборудования. Она предотвращает попадание пыли, влаги и других загрязнений внутрь устройства, сохраняя целостность изоляции и безопасность системы.

Технические характеристики

• Материал корпуса: никелированная латунь - устойчив к коррозии, долговечен в агрессивной среде
• Уплотнитель: силикон - эластичный, выдерживает экстремальные температуры, не трескается при замерзании
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра
• Тип резьбы: М16×1,5 по EN 60423 - стандартизированная метрическая резьба для надёжного крепления
• Рабочий температурный диапазон: от –60 C до +120 C - подходит для холодных регионов и нагреваемых зон
• Номинальный диаметр ввода: 15 мм - рассчитана на металлорукава соответствующего размера

Совместимость и монтаж

Муфта вводная латунная ВМ-Л-15-М16 совместима с большинством типов металлорукавов, включая:

• МРПИнг, МРПИнг серый, МРПИнг NORD, МРПИнг DIESEL, МРПИнг TERMO
• МРПИнг(INOX), МР(INOX)
• Р3-ЦПнг-LS (с протяжкой и без), Р3-ЦХ, Р3-Ц

При монтаже с ПВХ-изолированным металлорукавом необходимо удалить пластиковую оболочку на глубину входа рукава - это гарантирует плотную посадку уплотнителя и исключает риск повреждения герметизации. Резьбовое соединение затягивается ключом до упора, без излишнего усилия - перегрузка может деформировать латунь.

Безопасность и стандарты

Муфта вводная латунная ВМ-Л-15-М16 соответствует требованиям стандарта EN 60423 по метрической резьбе и обеспечивает степень защиты IP67, что делает её пригодной для использования в промышленных условиях согласно ГОСТ Р 51317.4.2 и IEC 60529.

Преимущества

• Никелированная латунь - прочнее обычной стали в условиях влажности, не требует антикоррозийной обработки
• Силиконовый уплотнитель - не теряет эластичность при минусовых температурах, не высыхает и не стареет
• Высокая герметичность - позволяет применять муфту в местах с постоянным воздействием воды, масел, химикатов
• Универсальность - подходит для широкого спектра металлорукавов, включая нержавеющие и усиленные модели

Ограничения применения

• Не предназначена для установки в открытых участках без корпуса - должна использоваться только внутри щита или короба
• Не подходит для кабелей с наружным диаметром более 15 мм - возможна порча уплотнителя
• Запрещено использовать с неметаллическими гофрированными трубами - требуется жесткий металлический рукав для фиксации
• Не следует применять в средах с постоянным давлением выше атмосферного - не является напорным элементом

Примеры использования

• Ввод кабеля питания в промышленный щит на конвейере в пищевой промышленности
• Подключение датчиков и исполнительных механизмов в холодильных камерах (–40 C)
• Фиксация кабельных вводов в шкафах автоматики на нефтеперерабатывающих заводах
• Монтаж в системах с частой мойкой (CIP) - благодаря IP67 и материалу корпуса

Практические советы

• Перед установкой проверьте внутренний диаметр металлорукава - он должен точно соответствовать 15 мм
• При работе с нержавеющими рукавами (INOX) используйте те же правила - снимите ПВХ-изоляцию перед вводом
• Не забудьте закрутить муфту до упора, но без применения силы - латунь мягче стали и легко деформируется
• Для длительной службы рекомендуется периодически осматривать уплотнитель на предмет трещин или смещения
• Артикул 88855 - одинаковый для обоих брендов (Fortisflex и КВТ); отличаются лишь упаковка и маркировка
