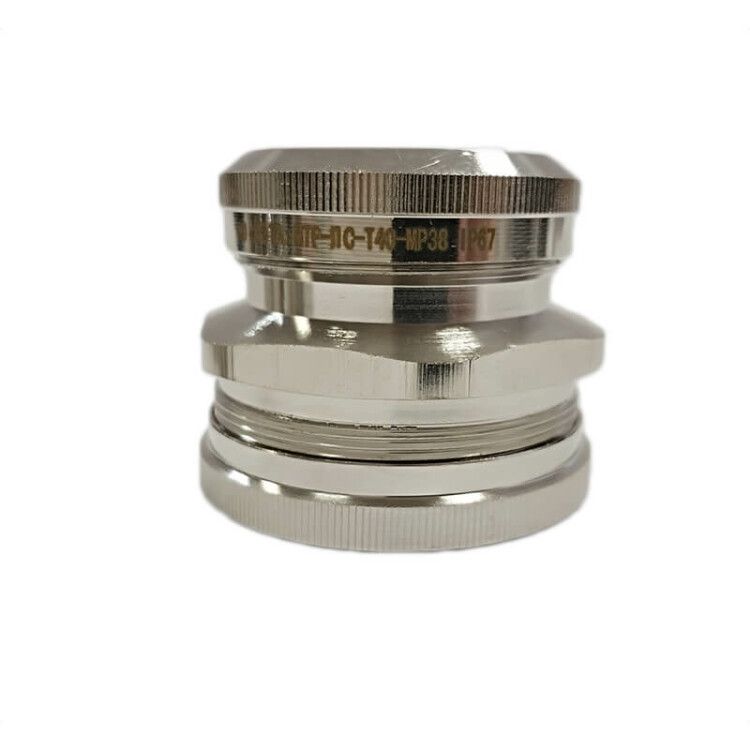

Муфта соединительная труба-металлорукав МТР-ЛС-Т40-МР38 IP67 латунь ГОФРОМАТИК zeta45575 ЗЭТА

Муфта соединительная труба-металлорукав МТР-ЛС-Т40-МР38 IP67 латунь от ЗЭТА Новосибирск предназначена для надёжного соединения металлической трубы с металлорукавом в условиях высокой запылённости, влаги и агрессивных сред. Благодаря латунному корпусу с никелированным покрытием и силиконовому уплотнению, изделие выдерживает экстремальные температуры и сохраняет герметичность.

Назначение и область применения

Муфта соединительная труба-металлорукав МТР-ЛС-Т40-МР38 IP67 латунь используется для перехода между жёсткой трубой и гибким металлорукавом. Применяется там, где требуется герметичное, прочное и долговечное соединение - например, на промышленных установках, станках, конвейерах, системах автоматизации, в пищевой, химической и судостроительной отраслях.

Технические характеристики

• Диаметр и условный проход: 38 мм - совпадают, что позволяет использовать с рукавами и трубами соответствующего размера;
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра на 30 минут;
• Материал корпуса: латунь никелированная - коррозионностойкая, механически прочная, не требует дополнительной защиты;
• Покрытие: никелированное, полированное - снижает трение, улучшает внешний вид, устойчиво к химическим воздействиям;
• Материал уплотнения: силикон - эластичный, термостойкий, безопасен для контакта с продуктами питания и медицинскими жидкостями;
• Диапазон рабочих температур: от –60 C до +150 C - подходит для холодильных камер и нагревательных систем;
• Климатическое исполнение: УХЛ1 - рассчитана на работу в умеренном и холодном климате, включая открытые площадки;
• Состав: без галогенов - безопасна при горении, соответствует требованиям экологической безопасности;
• Цвет: серый - визуально отличается от других типов муфт, упрощает идентификацию на объекте.

Совместимость и монтаж

Муфта соединительная труба-металлорукав МТР-ЛС-Т40-МР38 IP67 латунь имеет внутреннюю резьбу - её можно накручивать на трубу с наружной резьбой того же диаметра (G1½"). Для соединения с металлорукавом используются входящие в комплект элементы: оконцеватель, уплотнитель рукава и накидная гайка. Цанговый зажим плотно фиксирует оплетку рукава без повреждения проводов внутри. Конструкция состоит из двух частей - легко собирается и разбирается для обслуживания. Подходит для рукавов с наружным диаметром около 38 мм.

Безопасность и стандарты

Изделие соответствует требованиям к герметичности (IP67) и работает в агрессивных средах: устойчиво к кислотам, щелочам, фенолам, спиртам, фреонам, антифризам и соляным растворам. Компоненты не содержат галогенов - исключено образование токсичных паров при возгорании. Климатическое исполнение УХЛ1 гарантирует работоспособность в помещениях с контролируемым микроклиматом и на открытом воздухе в регионах с суровыми зимами.

Преимущества

• Высокая герметичность благодаря силиконовому уплотнителю и цанговому зажиму - минимизация протечек даже при вибрациях;
• Долгий срок службы - латунь с никелем не ржавеет, не теряет форму при многократных сборках;
• Широкий температурный диапазон - применяется в самых разных условиях, от морозилок до печей;
• Простота монтажа - все детали входят в комплект, не нужны дополнительные инструменты кроме ключа;
• Антикоррозийная поверхность - подходит для морского и химического оборудования.

Ограничения применения

• Не предназначен для постоянного погружения под воду - IP67 допускает лишь временное воздействие;
• Подходит только для труб с наружной резьбой G1½" - несовместим с трубами без резьбы или другого стандарта;
• Максимальная температура +150 C - нельзя применять в системах с длительными перегрузками выше этого значения;
• Не рекомендовано использование в условиях сильных ударных нагрузок - возможна деформация цанги;
• Герметичность зависит от правильной затяжки - недостаточно или слишком сильно закрученная гайка снижают надёжность.

Примеры использования

• Соединение медной трубы с металлорукавом в системе подачи хладагента на холодильном оборудовании;
• Переход от стальной трубы к гибкому рукаву на участке конвейера в пищевом производстве;
• Защита кабельных линий в морском контейнере - муфта выдерживает солёную влагу и перепады температур;
• Подключение датчиков к технологическому трубопроводу в химическом цехе с агрессивными средами.

Практические советы

• Перед монтажом проверьте соответствие наружного диаметра трубы и резьбы - используйте штангенциркуль и резьбомер;
• Не забудьте одеть оконцеватель и уплотнитель на металлорукав перед установкой - это предотвращает проскальзывание;
• Затягивайте накидную гайку равномерно, без усилия «до отказа» - достаточно 1–1,5 оборота после легкого контакта;
• При работе в условиях вибраций дополнительно зафиксируйте муфту хомутом на близлежащей конструкции;
• Для замены уплотнения - просто открутите гайку, извлеките старый силикон и вставьте новый - никаких специальных клеев не требуется.
