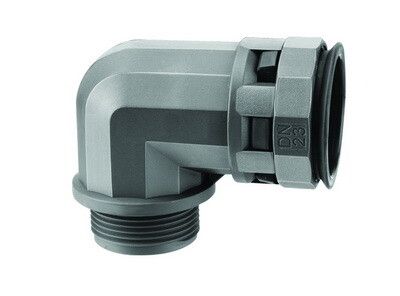

Переходник 90град. труба-коробка DN 12мм М20х1.5 полиамид черн. IP66 DKC PAN12M20N ДКС

Муфта 90 градусов труба-коробка DN 12 мм, резьба M20x1.5, полиамид, цвет чёрный от бренда DKC (ДКС), артикул pan12m20n, предназначена для безопасного и герметичного ввода гофрированных труб в электрооборудование под углом 90°. Изделие из прочного полиамида выдерживает экстремальные температуры и работает в условиях повышенной запыленности и влаги.

Назначение и область применения

Муфта 90 градусов труба-коробка DN 12 мм используется для перехода от гофрированной трубы к электрическому корпусу, шкафу, распределительному щиту или распаечной коробке под прямым углом. Подходит для прокладки кабелей внутри производственного оборудования, автоматизированных линий, станков, систем управления и наружных установок. Обеспечивает герметичный вход в устройство, защищает кабели от механических повреждений и внешних факторов среды.

Технические характеристики

• Номинальный диаметр трубы: 12 мм - соответствует стандартным гофрированным трубам из полиамида
• Резьба: M20x1.5 - совместима с фланцами, крышками и соединительными элементами стандарта ISO
• Угол соединения: 90° - позволяет менять направление трассы без дополнительных комплектующих
• Материал: полиамид PA6.6 - высокая механическая прочность, устойчивость к химическим веществам
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды; при использовании с уплотнителями PAR/PAPM достигается IP67 - защита от кратковременного погружения
• Рабочая температура: от -40C до +105C - допускает кратковременные перегрузки до +150C
• Цвет: чёрный - маскирует загрязнения, снижает влияние УФ-излучения
• Устойчивость к УФ-излучению: да - не теряет прочность и цвет при длительном воздействии солнца
• Не содержит галогенов - безопасна при горении, соответствует требованиям экологической безопасности

Совместимость и монтаж

Муфта 90 градусов труба-коробка DN 12 мм легко монтируется на гофрированные трубы из полиамида с наружным диаметром до 12 мм. Для обеспечения степени защиты IP67 необходимо использовать уплотнители PAR или PAPM - они входят в рекомендованный ассортимент производителя. Резьба M20x1.5 позволяет закручивать муфту в подготовленное отверстие в корпусе или стенке шкафа. Крепление осуществляется руками - инструмент не требуется. Перед установкой проверьте внутренний диаметр трубы - он должен плотно входить в посадочную часть муфты без зазора.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60529 по классификации степеней защиты IP66 и IP67. Отсутствие галогенов делает его безопасным в случае возгорания - не выделяет токсичных паров. Произведено из материала PA6.6, который прошел тестирование на долговечность и химическую стойкость. Соответствует нормам RoHS по ограничению опасных веществ.

Преимущества

• Высокая ударопрочность полиамида - выдерживает нагрузки при монтаже и эксплуатации
• Широкий температурный диапазон - подходит для холодных складов и жарких цехов
• Защита IP66/67 - надёжная герметизация даже в сырых и пыльных помещениях
• Устойчивость к УФ - не требует дополнительной окраски или защиты при наружной установке
• Лёгкий вес и простота сборки - экономят время при монтаже

Ограничения применения

• Не предназначен для работы с металлическими трубами - только с гофрированными полиамидными
• Для достижения IP67 обязательна установка уплотнителей PAR/PAPM - без них уровень защиты остаётся IP66
• Не следует применять в контакте с растворителями, кислотами и щелочами высокой концентрации - возможна деформация материала
• Кратковременный нагрев до +150C не является режимом постоянной эксплуатации - длительное превышение +105C снижает срок службы

Примеры использования

• Подключение гофрированной трубы к корпусу ЧПУ станка снизу - угол 90° предотвращает провисание кабелей
• Ввод кабелей в распределительный щит на улице - защита от дождя и пыли
• Прокладка сигнальных линий в пищевой промышленности - материал не содержит галогенов, легко моется
• Монтаж в системах автономного освещения на открытых площадках - устойчивость к УФ гарантирует долгую службу

Практические советы

• Перед монтажом проверьте соответствие диаметра трубы (не более 12 мм) и посадочного места муфты - слишком толстая труба не войдёт, слишком тонкая будет болтаться
• Если нужна максимальная герметичность (например, в мокрых зонах), всегда используйте уплотнители PAR или PAPM - они продаются отдельно, но совместимы с этой моделью
• При установке в вертикальные поверхности ориентируйте резьбу вверх - так вода не будет собираться в резьбе
• Не затягивайте резьбу сильнее усилия рук - перекос или перетяжка могут повредить резьбу или корпус
• Артикул pan12m20n - это точный идентификатор для заказа запасных частей и замены - сохраняйте его в документации объекта
