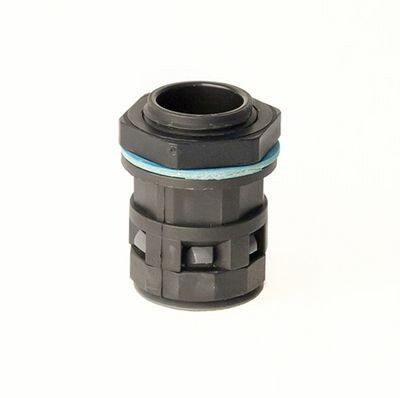

Монтажный комплект муфта труба-коробка DN 12 мм, М20х1,5, полиамид, цвет черный | PACM12M20N DKC ДКС

Монтажный комплект муфта труба-коробка DKC (ДКС) артикул pacm12m20n предназначен для герметичного ввода гофрированных полиамидных труб в электрошкафы, распределительные коробки и оборудование. Этот элемент обеспечивает прочную и защищенную связь между трубой и корпусом, сохраняя степень защиты IP67 при правильной сборке.

Назначение и область применения

Монтажный комплект муфта труба-коробка DKC (ДКС) артикул pacm12m20n используется для вывода гофрированных труб изоляции через стенки металлических или пластиковых корпусов. Подходит для установки в электрощитах, распаечных коробках, станках, автоматизированных линиях и других устройствах, где требуется защита проводов от пыли, влаги и механических повреждений.

Технические характеристики

• Диаметр трубы: 12 мм - соответствует стандартным гофрированным трубам из полиамида
• Резьба: M20×1,5 - метрическая, совместима с гайками и переходниками этого стандарта
• Материал: полиамид PA6.6 - высокопрочная термопластичная смола, устойчивая к химическим воздействиям и перегрузкам
• Степень защиты: IP67 (при использовании уплотнителей PAR/PAPM), IP65 без них - полная защита от пыли и временное погружение в воду
• Температурный диапазон: от -40C до +105C (кратковременно - до +150C)
• Цвет: черный - снижает видимость загрязнений, устойчив к УФ-лучам
• Тип соединения: защелкивание - фиксация трубы без инструментов
• Галогены: отсутствуют - безопасен для экологически чувствительных сред

Совместимость и монтаж

Монтажный комплект муфта труба-коробка DKC (ДКС) артикул pacm12m20n совместим с гофрированными трубами диаметром 12 мм из полиамида. Для достижения степени защиты IP67 необходимо использовать уплотнители PAR или PAPM, входящие в комплект. Соединение происходит в три этапа:

1. Заготовленная труба вставляется в муфту до характерного щелчка - фиксация за счет внутреннего зажимного кольца
2. Уплотнитель (PAR/PAPM) надевается на трубу перед введением в корпус
3. Гайка с резьбой M20×1,5 затягивается на корпусе, плотно прижимая уплотнитель к поверхности

Не используйте инструменты для фиксации трубы - перетяжка может повредить внутреннюю структуру муфты.

Безопасность и стандарты

• Соответствует требованиям IEC 60529 по классификации IP65/IP67
• Не содержит галогенов - соответствует нормам RoHS и REACH
• Материал PA6.6 прошел тестирование на самозатухание и устойчивость к возгоранию

Преимущества

• Высокая механическая прочность материала - выдерживает нагрузки при монтаже и эксплуатации
• Автоматическая фиксация трубы - экономит время при сборке
• Удобство замены уплотнителей - можно менять без демонтажа всей системы
• Широкий температурный диапазон - работает в холодных складах и нагреваемых помещениях
• Отсутствие галогенов - безопасен для закрытых помещений и систем с повышенными требованиями к безопасности

Ограничения применения

• Не предназначена для ввода жестких труб (например, металлопластиковых или ПВХ без гофры)
• IP67 достигается только при наличии уплотнителей PAR/PAPM - без них уровень защиты снижается до IP65
• Не рекомендуется применять в условиях постоянного давления воды выше 1 м глубины
• Не следует использовать в средах с агрессивными растворителями (ацетон, бензин, спирты) - возможна деформация полиамида

Примеры использования

• Подключение гофрированных труб к распределительному щиту на производстве
• Ввод кабелей в корпуса ЧПУ-станков
• Монтаж в системах автоматизации на пищевых производствах - благодаря отсутствию галогенов
• Защита проводов в теплицах и холодильных камерах - благодаря широкому температурному диапазону

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы - он должен точно соответствовать 12 мм
• Если труба слишком жесткая, слегка прогрейте ее феном - это облегчит введение в муфту
• При многократном монтаже/демонтаже контролируйте состояние уплотнителей - трещины или деформации требуют замены
• Для работы в условиях повышенной влажности всегда используйте уплотнители PAR или PAPM
• При установке в металлический корпус убедитесь, что резьбовое отверстие не имеет заусенцев - они могут повредить уплотнитель
