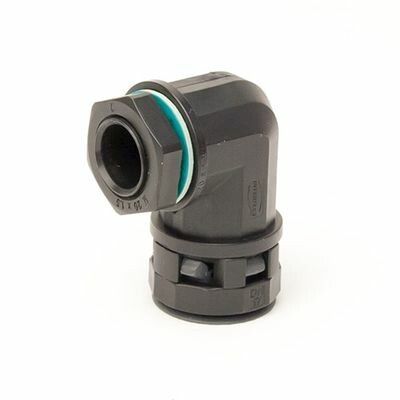

Монтажный комплект муфта 90 грд. труба-коробка DN 12 мм, М20х1,5, полиамид, цвет черный | PACN12M20N DKC ДКС

Монтажный комплект муфта 90 градусов труба-коробка диаметр 12 мм, резьба М20х1,5, полиамид, цвет черный от бренда DKC (артикул pacn12m20n) предназначен для надежного ввода гофрированных труб в электрошкафы и распределительные коробки под углом 90°, обеспечивая герметичность и механическую фиксацию.

Назначение и область применения

Этот монтажный комплект используется для подключения гофрированных полиамидных труб к электрическим корпусам, щиткам, распаечным коробкам и другому оборудованию. Угол 90 градусов позволяет удобно менять направление провода, сохраняя компактность сборки. Подходит для установки на станках, конвейерах, автоматизированных линиях, системах управления и других объектах, где требуется защита кабелей от внешних воздействий.

Технические характеристики

• Диаметр трубы: 12 мм - совместим с гофрированными трубами этого размера
• Резьба: M20×1,5 - стандартизированная метрическая резьба для крепления гайки и уплотнений
• Материал: полиамид PA6.6 - высокопрочная термостойкая пластмасса
• Цвет: черный - устойчив к выгоранию, маскирует загрязнения
• Степень защиты: IP67 (при использовании уплотнителей PAR/PAPM), IP65 (без них) - полная защита от пыли и временного погружения в воду
• Температурный диапазон: от -40C до +105C (кратковременно - до +150C)
• Состав: без галогенов - безопасен при горении, соответствует экологическим нормам
• Тип соединения: защелкивание - быстрая фиксация трубы без инструментов
• Исполнение: прямолинейный - не имеет изгибов кроме основного 90°

Совместимость и монтаж

Комплект включает: муфту, уплотнительную прокладку и гайку с резьбой M20×1,5. Для достижения степени защиты IP67 необходимо использовать уплотнители PAR или PAPM - они входят в комплект. Монтаж выполняется в три шага:

1. Заведите гофрированную трубу диаметром 12 мм в муфту до характерного щелчка - она фиксируется защелкой
2. Установите уплотнитель на трубу перед входом в муфту (для IP67)
3. Закрутите гайку на резьбу корпуса оборудования - плотно, без перегруза

Подходящий посадочный диаметр отверстия в коробке - 20 мм. Не используйте с металлическими или жесткими трубами - комплект рассчитан исключительно на гофрированные полиамидные.

Безопасность и стандарты

• Стандарт IP67 - соответствие IEC 60529
• Отсутствие галогенов - соответствие требованиям RoHS и IEC 61249-2-21
• Материал PA6.6 - устойчив к химическому воздействию, не поддерживает горение

Преимущества

• Защелкивающееся соединение - экономит время при монтаже, не требует клея или зажимов
• Высокая температурная стойкость - работает в суровых условиях, включая холодильные камеры и печи
• Герметичность при правильной сборке - предотвращает попадание влаги, пыли, насекомых
• Легкий вес и прочность - не нагружает конструкцию, не деформируется при нагрузке
• Экологичность - материал не содержит галогенов, безопасен при утилизации

Ограничения применения

• Не предназначена для постоянного погружения в жидкости - IP67 допускает лишь временное воздействие
• Не совместима с трубами большего диаметра - превышение 12 мм нарушает герметичность
• Без уплотнителей PAR/PAPM степень защиты снижается до IP65 - не подходит для влажных сред без них
• Не рекомендуется для использования с медными или стальными трубами - риск повреждения резьбы и уплотнений
• Кратковременная максимальная температура +150C - длительный нагрев выше +105C вызывает деформацию

Примеры использования

• Ввод кабеля в шкаф управления станка с ЧПУ
• Подключение датчиков к распределительной коробке на конвейере
• Фиксация гофры в щитовой комнате цеха с повышенной запыленностью
• Монтаж в системах автономного освещения на открытых площадках

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы - он должен точно соответствовать 12 мм
• Обязательно используйте уплотнители PAR или PAPM, если оборудование находится в сыром помещении
• Затягивайте гайку руками до упора - лишнее усилие может треснуть полиамидную резьбу
• При замене уплотнителей берите оригинальные - сторонние детали могут не обеспечить IP67
• Храните комплект в сухом месте - даже полиамид чувствителен к длительному воздействию влаги
