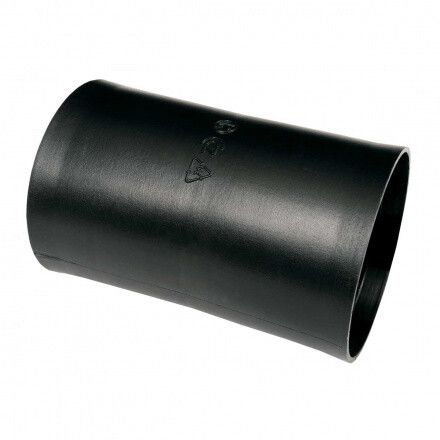

Муфта быстросъемная для двустенной трубы d=50 мм PROxima | CQR50 EKF

Муфта быстросъемная для двустенной трубы d=50 мм EKF - это соединительный элемент для быстрой сборки и демонтажа двустенных трубных систем, предназначенных для прокладки кабелей. Бренд EKF и артикул cqr50 указывают на серию PROxima, где все компоненты созданы для совместимости и долгой службы в условиях промышленного и коммерческого использования.

Назначение и область применения

Муфта используется для соединения двух участков двустенной трубы диаметром 50 мм без необходимости сварки, резьбовой фиксации или сложных инструментов. Подходит для прокладки кабельных трасс в помещениях, на объектах с частым доступом, в системах автоматизации, на заводах, в логистических центрах и других местах, где требуется быстрая замена или модификация трассы.

Технические характеристики

• Диаметр: 50 мм - соответствует внутреннему и внешнему диаметру стандартной двустенной трубы этого размера;
• Тип: соединительная муфта - обеспечивает герметичное и механически прочное соединение между трубами;
• Наличие наружной резьбы: да - позволяет дополнительно закрепить муфту с помощью фланца, переходника или другого элемента с внутренней резьбой;
• Исполнение: разъемное - можно собирать и разбирать многократно без повреждений;
• Материал: полиэтилен - устойчив к коррозии, химически инертен, не проводит ток;
• Цвет: черный - снижает влияние УФ-излучения, маскирует загрязнения;
• Содержание галогенов: отсутствует - безопасен при возможном возгорании, не выделяет токсичных газов;
• Покрытие: отсутствует - поверхность матовая, без лака или краски, что исключает риск отслоения;
• Гарантия: 36 месяцев - подтверждает долговечность материала и качества изготовления.

Совместимость и монтаж

Муфта совместима только с двустенными трубами диаметром 50 мм из серии PROxima и аналогичными по геометрии изделиями. Монтаж выполняется вручную: труба вставляется до упора, фиксируется за счет внутреннего зажимного кольца. Наличие наружной резьбы позволяет использовать дополнительные крепежные элементы, например, хомуты или переходники. Для правильной установки проверьте, чтобы торец трубы был ровным и без заусенцев - это предотвращает деформацию уплотнительного элемента внутри муфты.

Безопасность и стандарты

Материал полиэтилена соответствует требованиям безопасности для кабельных систем: не поддерживает горение, не содержит галогенов, не выделяет едких веществ при нагреве. Продукт изготовлен в соответствии с российскими нормами для электроустановок, хотя явного указания на ГОСТ или IEC в данных нет - рекомендуется применять в рамках проектов, где допускаются неметаллические кабельные каналы.

Преимущества

• Быстрый монтаж - не требует инструментов, время сборки - несколько секунд;
• Высокая герметизация - благодаря эластичному материалу и плотному контакту с трубой;
• Удобство обслуживания - можно разобрать и переустановить без потери функциональности;
• Стойкость к среде - не ржавеет, не боится влаги, агрессивных паров и перепадов температур;
• Легкий вес - снижает нагрузку на крепления и упрощает транспортировку.

Ограничения применения

• Не предназначена для использования в системах под давлением - только для кабельных трасс;
• Не подходит для наружной прокладки при постоянном воздействии прямых солнечных лучей более 8 часов в день - даже черный полиэтилен со временем теряет эластичность;
• Не следует применять в местах с вероятностью механического удара или перегрузки - материал не рассчитан на ударные нагрузки;
• Запрещено использование с трубами других производителей, если их геометрия отличается - даже небольшое расхождение в диаметре или толщине стенки нарушает герметичность.

Примеры использования

• Соединение участков кабельного канала на конвейере в пищевой промышленности;
• Переход через технологический проем в производственном корпусе;
• Обход препятствий (колонны, воздуховоды) в офисных зданиях;
• Временные трассы на строительных площадках перед окончательной прокладкой.

Практические советы

• Перед установкой протестируйте свободное перемещение трубы в муфте - она должна входить с легким усилием, без заеданий;
• Если труба имеет острые края после резки - обязательно снимите фаску или зачистите край наждаком;
• При использовании на вертикальных участках - убедитесь, что муфта не является единственным опорным элементом; используйте кронштейны каждые 1–1,5 метра;
• При длительной эксплуатации в холодных условиях (ниже –20C) - периодически проверяйте состояние уплотнения на предмет хрупкости;
• Храните запасные муфты в сухом месте, избегая перегрева и прямого света - продлевает срок службы.
