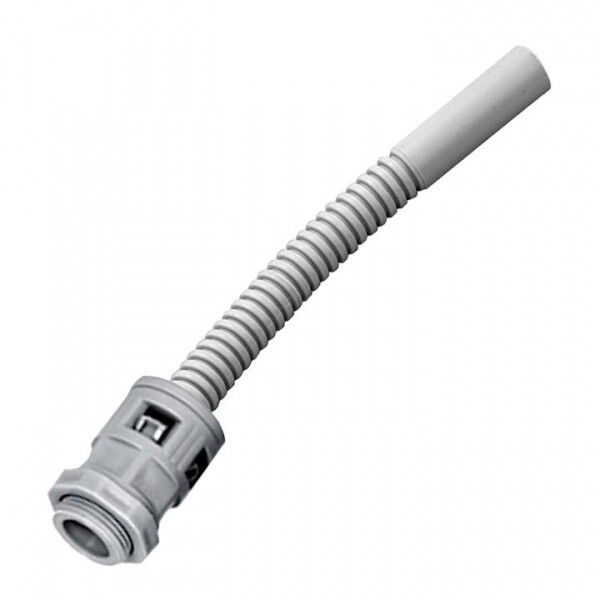

Муфта гибкая труба-коробка (20мм.) IP44 EKF PROxima | mtk-20

Муфта гибкая труба-коробка 20 мм IP44 от EKF - это компактный соединительный элемент для гибких труб и металлорукавов, обеспечивающий надежную передачу кабеля между участками проводки с возможностью компенсации смещений. Артикул mtk-20 входит в серию PROxima и предназначен для внутренней и частично наружной прокладки в условиях повышенной влажности.

Назначение и область применения

Муфта гибкая труба-коробка 20 мм IP44 используется для соединения двух участков гибких труб, металлорукавов или жестких пластиковых каналов. Подходит для прокладки кабелей в местах, где требуется компенсация вибраций, тепловых расширений или небольших сдвигов конструкций. Применяется в системах электроснабжения внутри зданий: в цехах, на объектах ЖКХ, в офисах, на производстве. Не рекомендуется для открытой уличной прокладки без дополнительной защиты.

Технические характеристики

• Номинальный диаметр: 20 мм - соответствует стандартным гибким трубам и металлорукавам этого размера;
• Степень защиты: IP44 - защищает от попадания твердых частиц больше 1 мм и брызг воды со всех направлений;
• Материал корпуса: прочный пластик - устойчив к коррозии, химически инертен, не проводит ток;
• Наличие наружной резьбы: да - позволяет подключать муфту к резьбовым входам распределительных коробок, шкафов, оборудования;
• Диапазон рабочих температур: от -25 до +60 C - работает в холодных помещениях и нагреваемых зонах;
• Цвет: серый - совместим с большинством стандартных кабельных систем;
• Гарантийный срок: 36 месяцев - подтверждает долговечность материала и сборки.

Совместимость и монтаж

Муфта гибкая труба-коробка 20 мм IP44 совместима с гибкими трубами и металлорукавами диаметром 20 мм, имеющими внутреннюю резьбу или подходящие по внешнему диаметру. Наружная резьба позволяет закручивать её в резьбовые отверстия распределительных коробок, щитов и оборудования. Монтаж выполняется вручную: достаточно вставить трубу в один конец муфты, второй конец - вкрутить в резьбовой патрубок. Уплотнение обеспечивается за счет плотного прилегания материалов - дополнительные прокладки не требуются. Для точного подбора проверьте наружный диаметр вашей трубы - он должен быть немного меньше 20 мм, чтобы свободно вошла в муфту.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных работ в помещениях с нормальной влажностью. Степень защиты IP44 соответствует ГОСТ 14254. Материал корпуса не поддерживает горение и не выделяет токсичных веществ при перегреве. Серия PROxima от EKF проходит контроль качества в соответствии с ISO 9001.

Преимущества

• Удобство установки - не требует специальных инструментов, фиксируется руками;
• Компенсация деформаций - гибкий дизайн снижает нагрузку на кабель при движении конструкций;
• Защита от брызг - IP44 позволяет использовать в сырых помещениях (например, в ванных комнатах, на кухнях);
• Совместимость с другими элементами серии PROxima - можно собирать сложные трассы из однотипных компонентов;
• Долгий срок службы - гарантия 3 года и устойчивость к перепадам температур.

Ограничения применения

• Не предназначена для постоянного контакта с водой - IP44 не обеспечивает защиту от струй или погружения;
• Не подходит для прямого монтажа на открытом воздухе без кожуха или крышки - риск попадания осадка и пыли;
• Не рассчитана на значительные механические нагрузки - не используйте как опору для тяжелых кабелей или труб;
• Резьбовой сальник выполнен из “прочего” материала - не указан состав, поэтому не применяйте в агрессивных средах (кислоты, растворители).

Примеры использования

• Подключение гибкого металлорукава от двигателя станка к распределительному щиту;
• Соединение двух участков труб в стене при изменении направления кабельной трассы;
• Переход от жесткой трубы к гибкому участку возле вентилятора или насоса;
• Прокладка кабеля в помещении с вибрациями - например, рядом с компрессором или генератором.

Практические советы

• Перед монтажом проверьте, что внутренний диаметр вашей трубы соответствует 20 мм - слишком толстые трубы не войдут;
• Если муфта используется в месте с возможными брызгами, дополнительно закройте соединение крышкой или коробкой;
• Не затягивайте резьбу чрезмерно - это может повредить резьбу на корпусе или вызвать растрескивание пластика;
• Для длительной работы в условиях перепадов температур выбирайте именно эту модель - она стабильна в диапазоне от -25 до +60 C;
• Arтикул mtk-20 часто используют в комплексных решениях EKF PROxima - сочетайте с аналогичными переходниками и коленами для ускорения монтажа.
