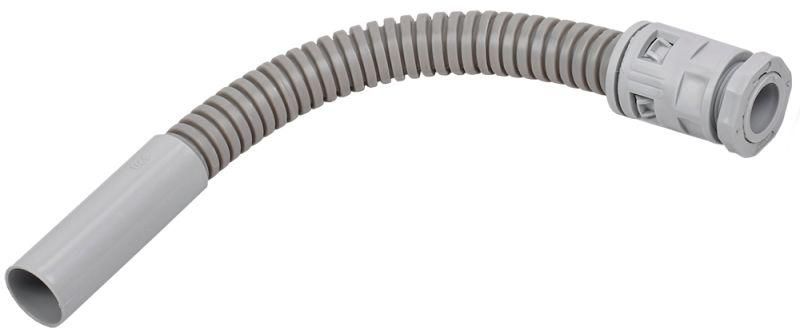

Муфта гибкая труба-коробка ELASTA BGP20 20мм IP44 IEK (ИЭК) ET-TA00D-BGP-020-K41-010

Муфта гибкая труба-коробка BGP20 IP44 от IEK предназначена для надёжного и гибкого соединения металлической или пластиковой трубы с распределительной коробкой. Благодаря эластичному корпусу из полипропилена и ПВХ, она компенсирует вибрации и допускает угловые перегибы, что особенно важно при сложном монтаже проводки. Артикул et-ta00d-bgp-020-k41-010 соответствует серии ELASTA и подходит для внутренних и защищённых внешних сетей.

Назначение и область применения

Муфта гибкая труба-коробка BGP20 IP44 используется для соединения жёсткой трубы с электромонтажной коробкой под любым углом - в одной или нескольких плоскостях. Она обеспечивает герметичный переход между элементами системы, сохраняя целостность проводки даже при небольших смещениях или деформациях конструкций. Применяется в системах электроснабжения зданий: офисах, производственных помещениях, складах, где требуется устойчивость к механическим воздействиям и пыли.

Технические характеристики

• Диаметр: 20 мм - совместима с трубами такого же наружного диаметра;
• Степень защиты: IP44 - защищает от твердых частиц больше 1 мм и брызг воды со всех сторон;
• Размер резьбы: M20×1.5 - стандартизированная резьба для фиксации с коробками и fittings;
• Исполнение: вставной с наружной резьбой - труба вставляется внутрь, а резьба позволяет закрутить муфту в коробку;
• Материал: полипропилен и поливинилхлорид - устойчивы к химическим веществам, не поддерживают горение;
• Цвет: серый - соответствует стандартной цветовой гамме электромонтажных изделий IEK;
• Диапазон рабочих температур: от –10 C до +60 C - подходит для помещений с нормальным микроклиматом;
• Срок службы: 25 лет - рассчитана на длительную эксплуатацию без замены;
• Рекомендованный проектный ассортимент: да - одобрена для использования в типовых проектах.

Совместимость и монтаж

Муфта гибкая труба-коробка BGP20 IP44 совместима с трубами диаметром 20 мм и коробками с резьбой M20×1.5. Для установки:

• Вставьте трубу в свободный конец муфты до упора - она должна плотно прилегать без люфтов;
• Закрутите резьбовую часть муфты в подготовленное отверстие коробки - используйте ключ, чтобы избежать перекоса;
• Не затягивайте слишком сильно - материал мягкий, есть риск повреждения резьбы;
• Убедитесь, что труба и коробка находятся в одной осевой плоскости - иначе возникнет изгиб, снижающий долговечность.

Безопасность и стандарты

Муфта соответствует требованиям безопасности для электромонтажных устройств в условиях с повышенной влажностью и наличием пыли. Степень защиты IP44 гарантирует безопасность при случайных брызгах воды - например, в цехах с мойкой оборудования. Материалы не выделяют токсичных веществ при нагреве и не поддерживают горение. Соответствует ГОСТ Р 50044.1–92 и другим нормам для электроустановок внутри зданий.

Преимущества

• Гибкость - позволяет менять направление соединения без дополнительных уголков и тройников;
• Лёгкий вес - удобна при работе на высоте и в труднодоступных местах;
• Устойчивость к коррозии - не ржавеет, в отличие от металлических аналогов;
• Высокая прочность материала - выдерживает нагрузки при монтаже и эксплуатации;
• Совместимость с продукцией IEK серии ELASTA - можно использовать в единой системе с другими элементами.

Ограничения применения

• Не предназначен для открытого монтажа на улице - IP44 не защищает от прямого дождя или струй воды;
• Не рекомендуется применять при температурах ниже –10 C - материал становится хрупким;
• Не подходит для соединения с медными или стальными трубами большего диаметра - возможен протек и потеря герметичности;
• Не следует использовать в средах с постоянным контактом с маслами, растворителями или агрессивными химикатами - материал может разрушаться.

Примеры использования

• Подключение распределительной коробки к трубе в цеху с частыми вибрациями станков;
• Соединение трубы с коробкой в санузле, где возможны брызги воды;
• Монтаж в подвесных потолках, где нужна компенсация смещений при изменении нагрузки на конструкцию;
• Обход препятствий в штробах - позволяет сделать поворот без резки трубы.

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы - он должен быть чуть меньше 20 мм, чтобы плотно входить в муфту;
• Если резьба на коробке окислилась - очистите её щёткой перед установкой; смазывать не надо - это снижает герметичность;
• Для многократных сборок используйте одинаковые модели - разница в толщине стенок может вызвать утечку;
• При использовании в группе - все муфты BGP20 IP44 должны быть одного типа и производителя, чтобы избежать несовместимости;
• Артикул et-ta00d-bgp-020-k41-010 - это точный идентификатор для заказа запасных частей - сохраняйте его в документации.
